Номер по Госреестру СИ: 54563-13
54563-13 Анализаторы размера частиц
(90Plus/BI-MAS)
Назначение средства измерений:
Анализаторы размера частиц 90Plus/BI-MAS (далее - анализатор) предназначены для измерений размеров ультрамелких частиц в жидкости.
Внешний вид.
Анализаторы размера частиц
Рисунок № 1
Внешний вид.
Анализаторы размера частиц
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.08.2018
Номер записи - 144627
ID в реестре СИ - 367027
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, 90Plus/BI-MAS, 90Plus/ BI-MAS,
Производитель
Изготовитель - Фирма "Brookhaven Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы размера частиц (90Plus/BI-MAS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54563-13 Анализаторы размера частиц (90Plus/BI-MAS) Фирма "Brookhaven Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
73264-18 Анализаторы размеров частиц (Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini) ООО "Фотокор" (РОССИЯ г.Москва) |
Все средства измерений ООО "Фотокор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44271-10 |
Анализатор размеров частиц лазерный, ZetaPALS Фирма "Brookhaven Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54563-13 16.08.2018 |
Анализаторы размера частиц, 90Plus/BI-MAS Фирма "Brookhaven Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Анализаторы размеров частиц (Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы размеров частиц (Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Основные функции программного обеспечения ПО: управление, обработка, вычисление, представление и хранение результатов измерений. ПО разработано фирмой «Brookhaven Instruments Corporation» для операционной системы Microsoft Windows.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификации-онный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
Particle Solutions |
BIC Particle Sizing Software |
2.0. |
45a9c17d5d892 6085f6fed4206e 948e2 |
MD5 |
ПО идентифицируется при подключении измерительного блока к компьютеру. Идентификационное наименование ПО отображается в главном меню, версия ПО -в диалоге информации о программе. ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус измерительного блока анализатора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
В документе «Анализаторы размера частиц 90Plus/BI-MAS. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размера частиц 90Plus/BI-MAS
-
- Техническая документация фирмы «Brookhaven Instruments Corporation», США;
-
- ГОСТ Р 8.606-2004. «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Поверка
Поверкаосуществляется по документу МП-640-0015-2-13 «Инструкция. Анализаторы размера частиц 90Plus/BI-MAS. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» 28.02.2013 г.
Основные средства поверки:
Государственный вторичный эталон единиц дисперсных параметров взвесей нанометрового диапазона ГВЭТ 163-1-2010, диапазон размеров частиц от 0,01 до 5 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ±5 %.
Измеритель температуры многоканальный прецизионный МИТ 8.03, диапазон измерений от 0 до 100 °С, пределы допускаемой абсолютной погрешности измерений ± 0,01 °С
Изготовитель
Фирма «Brookhaven Instruments Corporation», США.
Адрес: 750 Blue Point Road, Holtsville, New York 11742, USA Тел: +1 (631) 758-3200, факс: +1 (631) 758-3255
E-mail: info@bic.com
http: www.bic.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП«ВНИИФТРИ»), аттестат аккредитации государственного центра испытаний средств измерений № 30002-08 от 04.12.2008 г.
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Конструктивно анализаторы состоят из измерительного блока с кюветным отделением для размещения анализируемой пробы, набора кювет и компьютера. Допускается использование компьютера не из комплекта поставки анализатора.
Принцип работы анализаторов основан на методе динамического рассеяния, суть которого в определении размера дисперсных частиц в жидкости по коэффициенту диффузии, определяемом путем анализа характерного времени флуктуаций интенсивности рассеянного частицами света. Частицы в жидкости, при зондировании их лазерным лучом, рассеивают свет, который собирается под углом 90 °С и регистрируется фотодетектором. Флуктуации интенсивности рассеяния, возникающие вследствие броуновского движения частиц, анализируются коррелятором. На основе полученной корреляционной функции, содержащей информацию о коэффициенте диффузии, программно вычисляется размер частиц. Результаты измерений представляются на компьютере в цифровом и графическом виде.
Внешний вид анализатора и обозначение места для размещения знака утверждения типа представлены на рисунке 1, схема пломбировки от несанкционированного доступа - на рисунке 2.

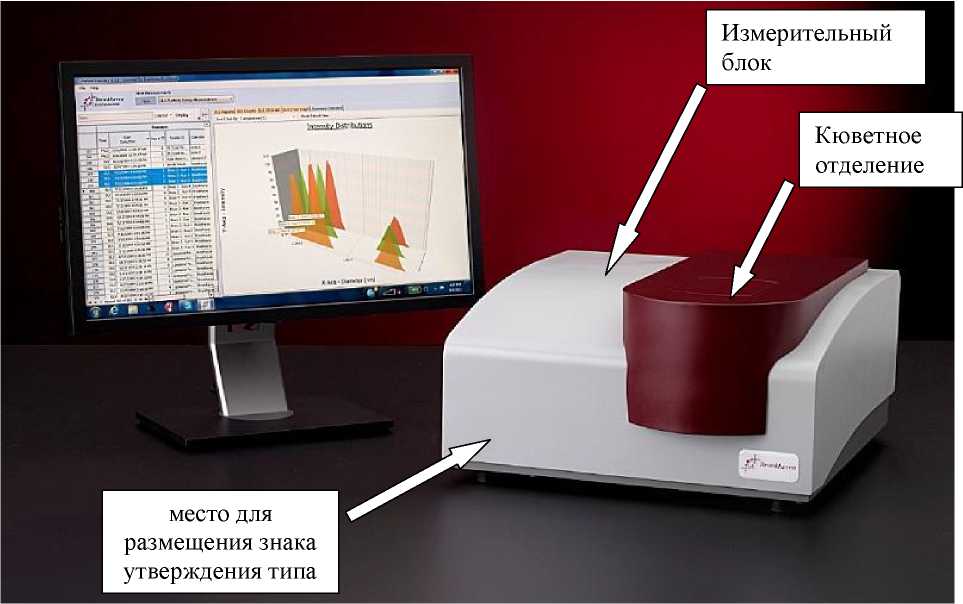

Рисунок 1 - Внешний вид анализатора, обозначение места для размещения знака утверждения типа
2

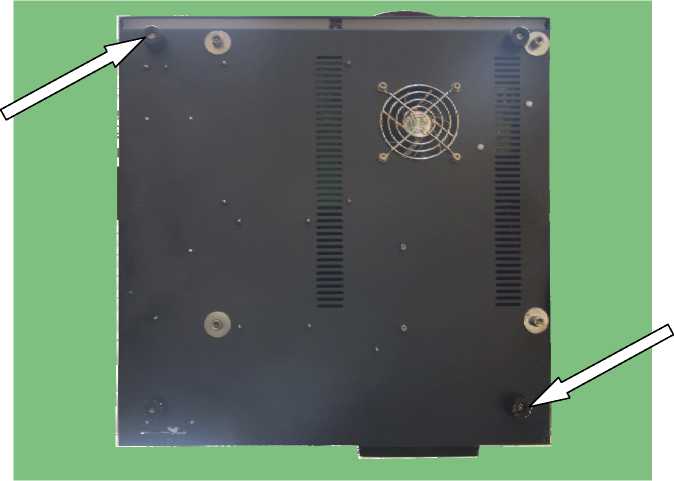

1 и 2 - места пломбировки
Рисунок 2 - Схема пломбировки анализатора от несанкционированного доступа
Комплектность анализатора приведена в таблице 3. Таблица 3
|
Наименование |
Кол-во |
Примечание |
|
1 Анализатор размера частиц 90Plus/BI-MAS в составе: |
1 | |
|
- измерительный блок | ||
|
- компьютер |
1 |
По требованию заказчика |
|
- набор кювет |
1 | |
|
2 Комплект сетевых кабелей |
1 | |
|
3 Кабель USB |
1 | |
|
4 Программное обеспечение |
1 | |
|
5 Руководство по эксплуатации |
1 | |
|
6 Методика поверки |
1 |
Основные метрологические и технические характеристики анализатора приведены
в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон измерений размера частиц, нм |
от 10 до 3000 |
|
Пределы допускаемой относительной погрешности измерений размера частиц, % |
± 10 |
|
Диапазон рабочих температур в кюветном отделении, °С |
5 до 75 |
|
Пределы допускаемой абсолютной погрешности установки температуры, °С |
± 0,1 |
|
Объем анализируемой пробы, мл |
от 0,5 до 3 |
|
Время измерений, мин, не более |
2 |
|
Напряжение питания от сети переменного тока частотой (50 ± 3) Гц, В |
220 ± 22 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
233 х 427 х 481 |
|
Масса, кг, не более |
15 |
|
Рабочие условия эксплуатации:
|
от 10 до 35 до 95 (без конденсации) от 84 до 106,7 |
