Номер по Госреестру СИ: 54375-13
54375-13 Усилители измерительные
(System 7000)
Назначение средства измерений:
Усилители измерительные System 7000 предназначены для измерения электрических сигналов от измерительных датчиков, преобразования усиленных сигналов в цифровую форму и индикации значений измеряемых величин.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
System 7000
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "НИКИЭТ" | Юридические лица | 1 | 1 | 1,00 |
| АО «НИКИЭТ», ИНН 7708698473. | Юридические лица | 1 | 1 | 1,00 |
| юридическое лицо | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 9a588661-d041-1372-7e52-1d2c0ab62adb | 54375-13 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 07.05.2020
Срок свидетельства - 29.07.2018
Номер записи - 144423
ID в реестре СИ - 366823
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
7000-128-SM, System 7000-128-SM, мод. ВСП-150/20-5С.1, нет данных
Изготовитель - Фирма "Vishay Micro-Measurements"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
№2744 от 2018.12.27 О продлении срока действия свидетельств об утверждении типа средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54375-13 Усилители измерительные (System 7000) Фирма "Vishay Micro-Measurements" (СОЕДИНЕННЫЕ ШТАТЫ ) |
59788-15 Комплексы тензоизмерительные (MIC-185, MIC-185Е) Общество с ограниченной ответственностью «Научно-производственное предприятие «МЕРА» (ООО «НПП «МЕРА») (РОССИЯ Московской обл., г. Мытищи) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
46128-10 01.08.2015 |
Калибраторы измерительных тензометрических мостов, 1550А Фирма "Vishay Micro-Measurements" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46137-10 01.08.2015 |
Мосты тензометрические измерительные, P3 Фирма "Vishay Micro-Measurements" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54375-13 29.07.2018 |
Усилители измерительные , System 7000 Фирма "Vishay Micro-Measurements" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².
В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.
Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.
Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.
Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".
Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО ИЦ МИТ (RA.RU.312147) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2880 | |
|
Коломенский филиал ФБУ НИЦ ПМ-Ростест Московская область |
2880 | |
|
Клинский филиал ФБУ НИЦ ПМ-Ростест Московская область |
2880 | |
|
Сергиево-Посадский филиал ФБУ НИЦ ПМ-Ростест Московская область |
2880 | |
|
Серпуховский филиал ФБУ НИЦ ПМ-Ростест Московская область |
2880 |
Программное обеспечение (ПО) усилителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений. Метрологические характеристики приборов с учетом погрешности, вносимой ПО, представлены в таблице 1. Суммарная погрешность усилителей с учетом погрешности, вносимой ПО, не превышает пределов допускаемой погрешности. Идентификационные данные программного обеспечения усилителей измерительных System 7000 представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО приборов.
|
Модификация прибора |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
1 |
2 |
3 |
45 |
5 |
|
System 7000 |
CM DSP Firmware |
V1,64 |
8EC64A92 |
CRC32 |
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений «А» по МИ 3286-2010.

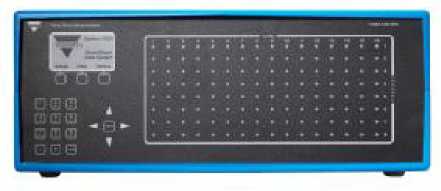

а) базовый блок 7000-128-SM вид спереди

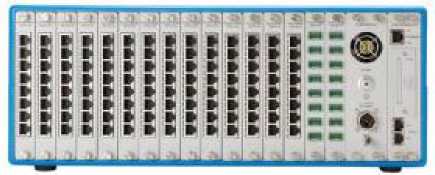

б) базовый блок 7000-128-SM вид сзади
Рисунок 1 - Фотографии общего вида базового блока
а) 7003-8-SG, 7003-8-SG-A
U
в) 7003-8-HL
б) 7003-8-TC
г) 7003-8-LVDT

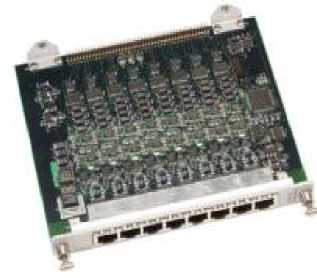

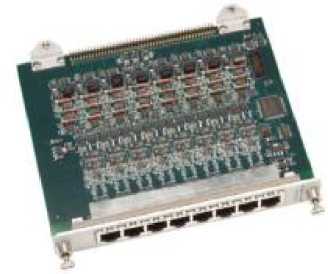

Рисунок 2 - Фотографии общего вида измерительных модулей: а) - 7003-8-SG, 7003-8-SG-A -измерительный модуль нормализации тензосигнала, б) - 7003-8-TC - измерительный модуль нормализации сигнала термопар, в) - 7003-8-HL - измерительный модуль нормализации сигнала напряжения, г) 7003-8-LVDT - измерительный модуль нормализации сигнала индуктивных датчиков

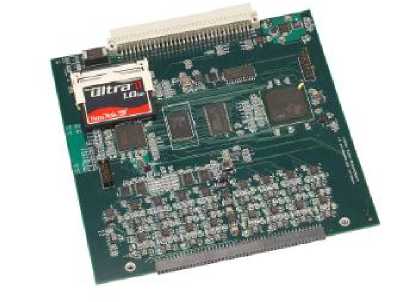

7008-8-A-I
Рисунок 3 - Фотография общего вида измерительного модуля оцифровки сигнала 7008-8-A-I.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель корпуса в виде наклейки со стойким к истиранию покрытием.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью усилителей измерительных System 7000 указаны в документе «Усилители измерительные System 7000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям измерительным System 7000
1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2. ГОСТ 8.027-89. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электродвижущей силы и постоянного напряжения.
3. Техническая документация фирмы изготовителя.
осуществляется по документу МП 366/447-2012 «ГСИ. Усилители измерительные System 7000. Методы и средства поверки», утвержденному ФБУ «Ростест-Москва» в декабре 2012 г.
Перечень основных средств, применяемых при поверке, указан в таблице 9.
Таблица 9 - Основные средства, применяемые при поверке
|
Тип прибора |
Наименование величины |
Предел (диапазон) воспроизведения |
Пределы допускаемой абсолютной погрешности (класс точности) |
|
Калибратор универсальный Fluke 5520А |
Напряжение постоянного тока |
32,9999 В |
± (0,0012-10’2-U + 20 мкВ) |
|
Калибратор К3608 |
Коэфф. преобразования напряжения постоянного тока |
100 мВ/В |
Класс точности: 0,01 %. |
|
Примечание - U - значение воспроизводимого напряжения. | |||
Усилители измерительные System 7000 (далее - усилители) осуществляют измерение электрических сигналов от первичных измерительных преобразователей - тензометрических, , потенциометрических, индуктивных и др.
Усилители конструктивно выполнены в виде базового блока 7000-128-SM или 7000-32-SM (на 128 и 32 измерительных канала соответственно) и сменных многоканальных измерительных модулей нормализации сигнала 7003-8-SG, 7003-8-SG-A, 7003-8-HL, 7003-8-ТС, 7003-8-LVDT, устанавливаемых на задней панели базового блока. Каждый измерительный модуль устанавливается совместно с модулем оцифровки сигнала 7008-8-A-I, имеющей анти-аналайзинговый фильтр, восьмиканальный АЦП и энергонезависимую память.
Управление усилителями осуществляется при помощи встроенного микропроцессора или при помощи внешнего управляющего компьютера через коммуникационный процессор, имеющий интерфейсы ETHERNET.
Измерительные модули 7003-8-SG, 7003-8-SG-A, 7003-8-HL, 7003-8-ТС, 7003-8-LVDT отличаются друг от друга метрологическими и техническими характеристиками (см. таблицу 2 -таблицу 6).
На передней панели базового блока размещены:
- панель индикации и управления;
- индикаторы состояния измерительных модулей.
На задней панели базового блока размещены:
- коммутационный разъём;
- разъём подключения блока питания;
- коммуникационный процессор;
- разъёмы синхронизации;
- кнопка вкл/выкл. питания
- сменные измерительные модули.
Общий вид базового блока усилителей и измерительных модулей 7003-8-SG, 7003-8-SG-A, 7003-8-HL, 7003-8-ТС, 7003-8-LVDT представлен на рисунке 1, рисунке 2 и рисунке 3.
Таблица 8 - Комплект поставки
|
Наименование |
Количество |
|
1 |
2 |
|
Базовый блок 7000-128-SM или 7000-32-SM |
1 шт. |
|
Блок питания |
1 шт. |
|
Измерительный модуль 7003-8-HL |
в зависимости от заказа в зависимости от заказа в зависимости от заказа в зависимости от заказа в зависимости от заказа в зависимости от заказа |
|
Измерительный модуль 7003-8-SG | |
|
Измерительный модуль 7003-8-SG-A | |
|
Измерительный модуль 7003-8-ТС | |
|
Измерительный модуль 7003-8-LVDT | |
|
Модуль оцифровки сигнала 7008-8-A-I |
В соответствии с кол-вом измерительный модулей |
|
Руководство по эксплуатации. |
1 шт. |
|
Паспорт |
1 шт. |
Таблица 2 - Основные метрологические характеристики измерительного модуля 7003-8-SG
|
Наименование |
Характеристика | |
|
1 |
2 | |
|
Пределы допускаемой приведенной погрешности |
± 0,1% | |
|
Предел измерения коэффициента преобразования в зависимости от напряжения питания |
Напряжение питания датчика, В |
Пределы измерения коэффициента преобразования, мВ/В |
|
0 |
24 | |
|
0,25 |
50 | |
|
0,5 |
48 | |
|
0,75 |
35 | |
|
1 |
24 | |
|
2 |
12 | |
|
3 |
8 | |
|
4 |
25 | |
|
5 |
20 | |
|
6 |
17.5 | |
|
7 |
15 | |
|
8 |
12.5 | |
|
9 |
10 | |
|
10 |
10 | |
|
Количество измерительных каналов |
8 | |
|
Диапазоны сопротивлений подключаемых датчиков, Ом:
|
120 Ом, 350 Ом, 1000 Ом от 60 Ом до 5000 Ом | |
|
Пределы допускаемой дополнительной относительной погрешности измерения коэффициента преобразования, вызванной изменением температуры окружающей среды на 1 °С |
± 0,05 % | |
Окончание таблицы 2
|
1 |
2 |
|
Г абаритные размеры, мм |
165 x 165 x 23 |
|
Вес, г |
200 |
|
Примечание - Погрешности измерения нормируются без учета погрешности первичного преобразования. | |
Таблица 3 - Основные метрологические характеристики измерительного модуля 7003-8-HL
|
Наименование |
Характеристика |
|
1 |
2 |
|
Пределы допускаемой приведенной погрешности |
± 0,05 % |
|
Диапазон измерения напряжения постоянного тока |
от минус 10 до 10 |
|
Количество измерительных каналов |
8 |
|
Г абаритные размеры, мм |
165 x 165 x 23 |
|
Масса, г, не более |
200 |
|
Предел допускаемой дополнительной относительной погрешности измерения напряжения постоянного тока, вызванной изменением температуры окружающей среды на 1 °С |
± 0,01 % |
|
Примечание - Погрешности измерения нормируются без учета погрешности первичного преобразования. | |
Таблица 4 - Основные метрологические характеристики измерительного модуля 7003-8-SG-A
|
Наименование |
Характеристика | |
|
1 |
2 | |
|
Пределы допускаемой приведенной погрешности |
± 0,1% | |
|
Предел измерения коэффициента преобразования в зависимости от напряжения питания |
Напряжение питания датчика, В |
Предел измерения коэффициента преобразования, мВ/В |
|
0 |
24 | |
|
0,25 |
50 | |
|
0,5 |
48 | |
|
0,75 |
35 | |
|
1 |
24 | |
|
2 |
12 | |
|
3 |
8 | |
|
4 |
25 | |
|
5 |
20 | |
|
6 |
17.5 | |
|
7 |
15 | |
|
8 |
12.5 | |
|
9 |
10 | |
|
10 |
10 | |
|
Диапазон воспроизведения напряжения постоянного тока на аналоговом выходе, В |
от минус 10 до 10 | |
|
Количество измерительных каналов |
8 | |
Окончание таблицы 4
|
1 |
2 |
|
Диапазоны сопротивлений подключаемых датчиков, Ом:
|
120 Ом, 350 Ом, 1000 Ом от 60 Ом до 5000 Ом |
|
Г абаритные размеры, мм |
165 x 165 x 23 |
|
Вес, г |
200 |
|
Предел допускаемой дополнительной относительной погрешности измерения коэффициента преобразования, вызванной изменением температуры окружающей среды на 1 °С |
± 0,05 % |
|
Примечание - Погрешности измерения нормируются без учета погрешности первичного преобразования. | |
Таблица 5 - Основные метрологические характеристики измерительного модуля 7003-8-ТС
|
Наименование |
Характеристика |
|
1 |
2 |
|
Пределы допускаемой приведенной погрешности |
±0,1 % |
|
Диапазон измерения напряжения постоянного тока на входах измерении температуры при помощи термопар, мВ |
от минус 81,9 до 81,9 |
|
Количество измерительных каналов |
8 |
|
Г абаритные размеры, мм |
165 x 165 x 23 |
|
Масса, г, не более |
200 |
|
Предел допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока, вызванной изменением температуры окружающей среды на 1 °С |
± 2 мкВ |
|
Примечание - Погрешности измерения нормируются без учета погрешности первичного преобразования. | |
Таблица 6 - Основные метрологические характеристики измерительного модуля 7003-8-LVDT
|
Наименование |
Характеристика |
|
1 |
2 |
|
Пределы допускаемой приведенной погрешности |
± 0,1 % |
|
Предел измерения напряжения постоянного и переменного тока при измерении сигналов от датчиков LVDT, В |
0,3 |
|
Количество измерительных каналов |
8 |
|
Г абаритные размеры, мм |
165 x 165 x 23 |
|
Масса, г, не более |
200 |
|
Предел допускаемой дополнительной относительной погрешности измерения напряжения постоянного и переменного тока при измерении сигналов от датчиков LVDT, вызванной изменением температуры окружающей среды на 1 °С |
± 0,05 % |
|
Примечание - Погрешности измерения нормируются без учета погрешности первичного преобразования. | |
Таблица 7 - Основные технические характеристики базового блока усилителей измерительных System 7000
|
Наименование |
Характеристика | |
|
1 |
2 | |
|
Модель базового блока |
7000-128-SM |
7000-32-SM |
|
Диапазон напряжения питания постоянного тока, В |
от 11 до 32 | |
|
Максимальное количество измерительных модулей |
16 |
4 |
|
Максимальное количество измерительных каналов |
128 |
32 |
|
Г абаритные размеры, мм |
190 x 445 x 343 |
190x180x343 |
|
Масса, кг, не более |
9,1 |
4,6 |
|
Условия эксплуатации:
|
от минус 10 до 45 90 при 35 °С | |
|
Примечание Погрешности измерения нормируются без учета погрешности первичного преобразования. | ||
