Номер по Госреестру СИ: 54249-13
54249-13 Мультиметры электронные
(ECRAS)
Назначение средства измерений:
Мультиметры электронные ECRAS (далее - приборы) предназначены для измерения значений силы и напряжения переменного тока, частоты, мощности, а так же коэффициентов мощности в трёхфазных сетях переменного тока с номинальной частотой 50 или 60 Гц.
Внешний вид.
Мультиметры электронные
Рисунок № 1
Программное обеспечение
Приборы имеют встроенное программное обеспечение (ПО).
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым.
Таблица 1 - Характеристики ПО
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
Встроенное |
- |
не ниже 1.0.0 |
- |
- |
Уровень защиты от непреднамеренных и преднамеренных изменений - «А».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а на переднюю панель приборов методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика (методы) измерений приведены в руководстве по эксплуатации «Мультиметры электронные ECRAS. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мультиметрам электронным ECRAS:
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Вне сферы государственного регулирования обеспечения единства измерений.
Поверка
Поверкаосуществляется по документу МП 54249-13 «Мультиметры электронные ECRAS. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2013 г.
Основное средство поверки:
-
1. Калибратор переменного тока «Ресурс-К2М» (Госреестр № 31319-12).
Изготовитель
KLEMSAN ELEKTRiK ELEKTRONIK SANAYI VE TICARET A.§, Турция.
Адрес: Kemalpasa Yolu 3. km 35170 IZMIR / TURKEY
Телефон / Факс: 81090232877 08 00 / 81090232877 08 06
Сайт: www.klemsan.com
Заявитель
Представительство акционерного общества «Клемсан электрик электроник санайи ве тиджарет аноним ширкети» (Турция), г. Москва.
Адрес: РФ, 107140, Москва, ул. Верхняя Красносельская, д.3, стр.1
Телефон / Факс: +7 (495) 956-22-63
Сайт: www.klemsan.com
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия приборов основан на аналого-цифровом преобразовании измеренных
входных сигналов силы и напряжения переменного тока и их анализ встроенным микропроцессором.
Фронтальная панель приборов представляют собой пять однострочных дисплеев и 4 функциональные кнопки, посредством которых можно изменять показания прибора (текущие, минимальные или максимальные значения измеряемых величин) а также перемещаться по меню. На дисплеях одновременно выводятся 5 измеренных значений.
Приборы имеют 3 входа для измерения напряжения переменного тока, 3 входа для измерения силы переменного тока, интерфейс связи с персональным компьютером (далее по тексту - ПК), 2 релейных. Входы напряжения подключаются к измерительной цепи непосредственно, а входы для измерения силы переменного тока - через внешние трансформаторы тока с вторичными токами 1 или 5 A.
Для защиты измеренных и запрограммированных параметров от несанкционированного доступа, приборы имеют защиту в виде пароля.
Приборы питаются от цепи переменного тока, либо от цепи напряжения постоянного
тока.

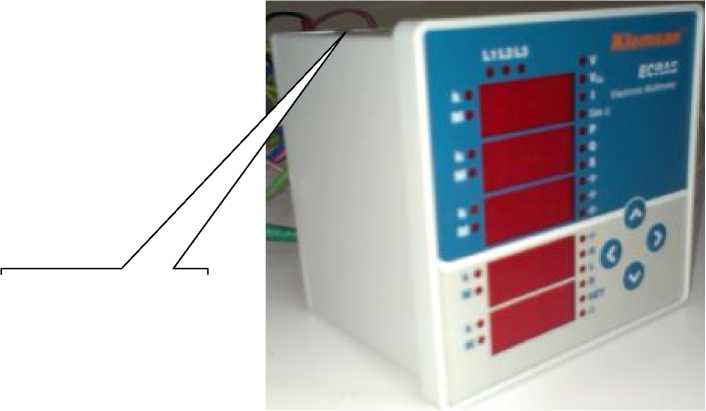

Место
пломбирования
Рис. 1 - Внешний вид прибора
Основные метрологические и технические характеристики приведены в таблице 2. Метрологические характеристики нормированы с учетом влияния программного
обеспечения.
Таблица 2 - Основные метрологические и технические характеристики
Значение | |
Диапазон измерения среднеквадратических значений фазного напряжения переменного тока, В |
от 10 до 300 |
Пределы допускаемой абсолютной погрешности измерения среднеквадратических значений напряжения переменного тока, В |
±(0,01X+ 1 е.м.р.) |
Диапазон измерения среднеквадратических значений силы переменного тока, А |
0,05 до 5,5 |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А |
±(0,01 X + 1 е.м.р.) |
Перегрузка по измерительным токовым входам не более, А |
10 |
Диапазон измерения электрической мощности |
от Uмин Iмин до Uмакс1 макс |
Пределы допускаемой абсолютной погрешности измерения активной мощности, кВт |
±(0,01 X + 2 е.м.р.) |
Пределы допускаемой абсолютной погрешности измерения реактивной мощности, квар |
±(0,01 X + 2 е.м.р.) |
Пределы допускаемой абсолютной погрешности измерения полной мощности, В^А |
±(0,01 X + 2 е.м.р.) |
Диапазон измерения частоты переменного тока, Гц |
от 45 до 65 |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
±0,01- X |
Диапазон измерения коэффициента мощности |
от 0 до 1 |
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности |
±(0,01 X + 1 е.м.р.) |
Максимальная потребляемая мощность не более, А |
6 |
Наработка на отказ не менее, ч |
45000 |
Средний срок службы не менее, лет |
10 |
Рабочие условия применения:
|
от минус 20 до плюс 80 °С от минус 30 до плюс 80 °С от 0 до 90 % |
Номинальное напряжение питания: -переменного тока частотой 45 - 65 Гц, В - постоянного тока, В |
от 95 до 240 от 100 до 300 |
Габаритные размеры (длина*ширина*высота), мм, не более |
96x72x96 |
Масса, кг, не более |
0,5 |
Примечание: X- показание мультиметра. |
