Номер по Госреестру СИ: 54158-13
54158-13 Ключи моментные динамометрические
(Stahlwille Manoskop 71, Manoskop 71aR, Manoskop 73Nm/15)
Назначение средства измерений:
Ключи моментные динамометрические Stahlwille MANOSKOP 71, MANOSKOP 71aR, MANOSKOP 73Nm/15 предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с установленной погрешностью.
Внешний вид.
Ключи моментные динамометрические

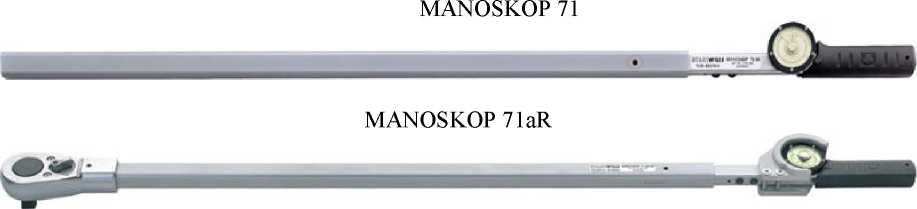

Рисунок № 1
Внешний вид.
Ключи моментные динамометрические

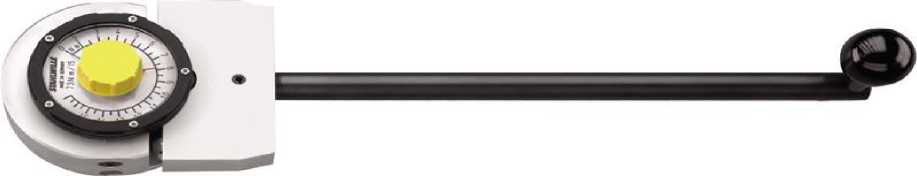

Рисунок № 2
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 30.05.2024
Номер записи -
ID в реестре СИ - 366584
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Stahlwille Manoskop мод. 730 N, Stahlwille Manoskop 73Nm/15, Stahlwille Manoskop 730N, Stahlwille Manoskop 71aR, Stahlwille Manoskop 71, Manoskop 71aR, Manoskop 73Nm/15, Stahlwille Manoskop 71 модификация Manoskop 71/80, Stahlwille 730N/2, Manoskop 73Nm/15, Manoskop 71aR/80, Manoskop 71aR, Manoskop 71, 73Nm/15, 730N/20, 730N/2, 730/10, 71aR/80, 71aR, 71/80, 71,
Производитель
Изготовитель - Фирма "Eduard Wille GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 516
Выдано извещений - 6
Кол-во периодических поверок - 124
Кол-во средств измерений - 88
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 2326 дн.
Приказы РСТ, где упоминается данный тип СИ
№1056 от 2018.05.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№2744 от 2018.12.27 О продлении срока действия свидетельств об утверждении типа средств измерений
№2501 от 2022.10.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Цветметпрокат" (ТК 106)
Наличие аналогов СИ: Ключи моментные динамометрические (Stahlwille Manoskop 71, Manoskop 71aR, Manoskop 73Nm/15)
