Номер по Госреестру СИ: 54088-13
54088-13 Измерители температуры цифровые
(TM 6602R, TM 6612R, TM 6630R)
Назначение средства измерений:
Измерители температуры цифровые моделей TM 6602R, TM 6612R, TM 6630R (далее по тексту - приборы) предназначены для измерений температуры, электрического сопротивления и напряжения постоянного тока (термо-ЭДС) в промышленных установках, производственных процессах и технологических линиях, в полевых или лабораторных условиях лабораторных и производственных условиях.

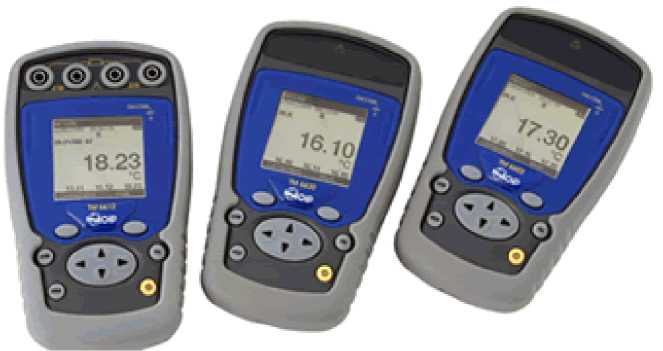

Внешний вид.
Измерители температуры цифровые
Рисунок № 1
Программное обеспечение
Приборы имеют встроенное и внешнее программное обеспечение (ПО). Их идентификационные данные приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО применяется для связи с компьютером через интерфейс USB. Оно состоит из драйвера, позволяющего подключать прибор к персональному компьютеру как съемный диск (флэш-память) и программы, позволяющей сохранять установки и параметры прибора; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (иденти-фикацион-ный номер) ПО (не ниже) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
TM 6602R TM 6612R TM 6630R |
Встроенное |
Микропрограмма |
B.07 |
Не определяется |
- |
|
Внешнее |
Datacal |
2.4 |
Не определяется |
- |
Уровень защиты внутреннего программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010 - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на боковую или оборотную сторону приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации .
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям температуры цифровым моделей TM 6602R, TM 6612R, TM 6630R
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (1995, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Техническая документация фирмы «AOIP SAS», Франция.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Лист № 6
Всего листов 6
Поверка
Поверкаосуществляется по документу МП 54088-13 «Измерители температуры цифровые моделей TM 6602R, TM 6612R, TM 6630R. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИ-ИМС», 11.10.2012г.
Основные средства поверки:
- калибратор напряжений П327, диапазон напряжений: от 10-7до 10 В, ПГ: ±(2U+0,2) мкВ, где U - установленное напряжение (В);
- мера электрического сопротивления многозначная Р3026-1, кл.0,002;
Изготовитель
Фирма «AOIP SAS», Франция.Адрес: ZAC de l'Orme Pomponne, 50-52, avenue Paul Langevin, 91133 Ris Orangis Cedex, France.
Тел.: (+33) 169 02 89 00 Факс: (+33) 169 02 05 99
Web-сайт: http://www.aoip.fr
Заявитель
ЗАО «ТЕККНОУ», г. Санкт-Петербург.Адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.1-Н.
Тел. (812) 324-56-27 Факс: (812) 324-56-29
Web-сайт: www.tek-know.ru
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)ФГУП «ВНИИМС», г.Москва
Принцип действия приборов основан на аналогово-цифровом преобразовании (АЦП) измеряемых аналоговых сигналов электрического сопротивления и напряжения постоянного тока. Сигналы линеаризуются, масштабируются, преобразуются в цифровой код и индицируются на встроенном ЖК-дисплее прибора.
Измерители температуры представляют собой портативные переносные цифровые измерительные приборы с расположенными на лицевых панелях ЖК-дисплеем, органами управления в виде клавиш (кнопок) для задания режима измерений. На верхних и лицевых (для TM 6612R) панелях приборов размещены разъемы измерительных входов. Для связи с персональным компьютером приборы оснащены интерфейсом USB. Питание приборов осуществляется от 4 батарей типа AA либо от аккумуляторов (опция).
Модели приборов отличаются друг от друга каналами измерений, по конструктивному исполнению, а также по функциональным возможностям.
Фотография общего вида прибора представлена на рисунке 1.
Рис.1 Измерители температуры цифровые моделей TM 6602R, TM 6612R, TM 6630R
Комплектность приборов в зависимости от модели и модификации приведена в таблице 8.
Таблица 8 - Комплектность
|
Модель |
Стандартная комплектация |
Дополнительная комплектация |
|
TM 6602R |
Прибор; Защитный кожух; 4 батарейки типа AA; Ремешок на запястье для переноски. |
Аккумулятор с зарядным устройст-вом.СЛШЛШ); Гибкая термопара типа «К» (Т101); Жесткая термопара типа «К» (Т102); USB кабель (ER 48519-000); Программное обеспечение Datacal. |
|
Модель |
Стандартная комплектация |
Дополнительная комплектация |
|
TM 6612R |
Прибор; Защитный кожух; 4 батарейки типа AA; Ремешок на запястье для переноски. |
Аккумулятор с зарядным устройст-вом.СЛШЛШ); Термопреобразователь сопротивления Pt100 для работы на воздухе (S101D); Погружной влагозащищенный термореоб-разователь сопротивления Pt100 (S102D); USB кабель (ER 48519-000); Программное обеспечение Datacal. |
|
TM 6630R |
Прибор; Защитный кожух; 4 батарейки типа AA; Ремешок на запястье для переноски. |
Аккумулятор с зарядным устройст-вом.СЛШЛШ); Термопреобразователь сопротивления Pt100 для работы в воздушной среде (S101D); Термопреобразователь сопротивления влагозащищенный погружного типа Pt100 (S102D); Гибкая термопара типа «К» (Т101); Жесткая термопара типа «К» (Т102); USB кабель (ER 48519-000); Программное обеспечение Datacal. |
Кроме этого, с приборами поставляется Руководство по эксплуатации, Методика поверки и сертификат калибровки.
Основные технические характеристики приборов приведены в таблицах 2 - 6.
Основные погрешности приборов представлены в следующем виде:
± Др - пределы допускаемой основной абсолютной погрешности прибора в нормальных условиях.
Значения Др вычисляют по формуле: Др = ±(АТх + В),
где: А - процент от показаний; Тх - измеренное значение величины (показания); В - постоянная величина.
Таблица 2 - Измерение напряжения постоянного тока (TM 6602R, TM 6630R)
|
Диапазон измерений, мВ |
Разрешение, мкВ |
Пределы допускаемой основной погрешности | |
|
A,% |
B, мкВ | ||
|
-10 ... 100 |
1 |
0,020 |
3 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 1 °С от нормальных условий (+23±5 °С): ±0,0015 %. | |||
Таблица 3 - Измерение электрического сопротивления (TM 6612R, TM 6630R)
|
Диапаз он измерений, Ом |
Разрешение, мОм |
Пределы допускаемой основной погрешности | |
|
A,% |
B, мОм | ||
|
0 ... 400 |
10 |
0,012 |
10 |
|
0 ... 3600 |
100 |
0,012 |
100 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 1 °С от нормальных условий (+23±5 °С): ±0,001 %. | |||
Таблица 4 - Измерение сигналов термопреобразователей сопротивления (ТС) (TM 6612R, TM 6630R)
|
Тип НСХ ТС (а, °С-1) |
Диапазон измерений, °С |
Разрешение, °С |
Пределы допускаемой основной погрешности | ||
|
А, % |
В, °С | ||||
|
Pt 50 (0,00385) |
-200 . |
. +850 |
0,01 |
0,012 |
0,06 |
|
Pt 100 (0,00385) |
-200 . |
. +850 |
0,01 |
0,012 |
0,05 |
|
Pt 100 (0,003916) |
-200 . |
+510 |
0,01 |
0,012 |
0,05 |
|
Pt 100 (0,003926) |
-200 . |
+850 |
0,01 |
0,012 |
0,05 |
|
Pt 200 (0,00385) |
-200 . |
+850 |
0,01 |
0,012 |
0,12 |
|
Pt 500 (0,00385) |
-200 . |
+850 |
0,01 |
0,012 |
0,07 |
|
Pt 1000 (0,00385) |
-200 . |
+760 |
0,01 |
0,012 |
0,05 |
|
Ni 100 (0,00618) |
-60 .. |
+180 |
0,01 |
0,012 |
0,03 |
|
Ni 120 (0,00672) |
-40 .. |
+205 |
0,01 |
0,012 |
0,03 |
|
Ni 1000 (0,00618) |
-60 .. |
+180 |
0,01 |
0,012 |
0,03 |
|
Cu 10 (0,00427) |
-70 .. |
+150 |
0,01 |
0,012 |
0,18 |
|
Cu 50 (0,00428) |
-50 .. |
+150 |
0,01 |
0,012 |
0,06 |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 1 °С от нормальных условий (+23±5 °С): ±0,001 %.
Таблица 5 - Измерение сигналов термоэлектрических преобразователей (ТП) (TM 6602R, TM 6630R)
|
Тип НСХ ТП |
Диапазон измерений, °С |
Разрешение, °С |
Погрешность | ||
|
А, % |
В, °С | ||||
|
K |
-250 . |
. -200 |
0,20 |
0 |
0,90 |
|
-200 . |
. -120 |
0,10 |
0 |
0,30 | |
|
-120 |
. -50 |
0,05 |
0,02 |
0,12 | |
|
-50 ... |
+1372 |
0,05 |
0,02 |
0,11 | |
|
T |
-250 . |
. -200 |
0,2 |
0 |
0,80 |
|
-200 |
. -50 |
0,05 |
0 |
0,25 | |
|
-50 .. |
+400 |
0,05 |
0,02 |
0,09 | |
|
J |
-210 . |
. -200 |
0,05 |
0 |
0,30 |
|
-200 . |
. -120 |
0,05 |
0 |
0,25 | |
|
-120 |
. +60 |
0,05 |
0,02 |
0,11 | |
|
+60 ... |
+1200 |
0,05 |
0,02 |
0,09 | |
|
E |
-250 . |
. -200 |
0,1 |
0 |
0,55 |
|
-200 . |
. -100 |
0,05 |
0 |
0,20 | |
|
-100 . |
+450 |
0,05 |
0,02 |
0,07 | |
|
+450 .. |
+1000 |
0,05 |
0,02 |
0,05 | |
|
R |
-50 .. |
+150 |
0,50 |
0 |
0,95 |
|
+150 . |
. +550 |
0,20 |
0 |
0,40 | |
|
+550 .. |
+1768 |
0,10 |
0,02 |
0,30 | |
|
S |
-50 .. |
+150 |
0,5 |
0 |
0,85 |
|
+150 . |
. +550 |
0,2 |
0,02 |
0,40 | |
|
+550 .. |
+1768 |
0,1 |
0,02 |
0,30 | |
|
B |
+400 . |
. +900 |
0,2 |
0 |
0,95 |
|
+900 .. |
+1820 |
0,1 |
0 |
0,50 | |
|
U |
-200 . |
. -100 |
0,05 |
0 |
0,35 |
|
-100 . |
+600 |
0,05 |
0 |
0,20 | |
|
L |
-200 . |
. -100 |
0,05 |
0 |
0,30 |
|
-100 . |
+900 |
0,05 |
0 |
0,20 | |
|
Тип НСХ ТП |
Диапазон измерений, °С |
Разрешение, °С |
Погрешность | ||
|
А, % |
В, °С | ||||
|
C |
-20 . |
. +900 |
0,1 |
0 |
0,30 |
|
+900 |
. +2310 |
0,1 |
0,02 |
0,15 | |
|
N |
-240 |
. -190 |
0,2 |
0 |
0,60 |
|
-190 |
. -110 |
0,1 |
0 |
0,25 | |
|
-110 ... 0 |
0,05 |
0 |
0,15 | ||
|
0 ... |
+1300 |
0,05 |
0,02 |
0,07 | |
|
Platinum |
-100 . |
. +1400 |
0,05 |
0 |
0,30 |
|
Mo |
0 ... |
+1375 |
0,05 |
0,02 |
0,10 |
|
NiMo /NiCo |
-50 .. |
+1410 |
0,05 |
0,02 |
0,35 |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 1 °С от нормальных условий (+23±5 °С): ±0,001 %.
Пределы допускаемой абсолютной погрешности внутренней схемы компенсации холодных спаев, °С: ±0,3.
Таблица 6 - Основные технические характеристики
|
Характеристика |
TM 6602R |
TM 6612R |
TM 6630R |
|
Напряжение питания, В |
6,0 (4 элемента типа AA) | ||
|
Номинальная потребляемая мощность, мВт |
250 |
270 |
360 |
|
Г абаритные размеры измерительного блока, мм |
157х85х45 | ||
|
Масса, кг |
0,3 | ||
|
Рабочие условия эксплуатации:
|
от -10 до +50 от 20 до 75 (без конденсации) | ||
|
Средний срок службы, лет, не менее |
8 | ||
