Номер по Госреестру СИ: 54043-13
54043-13 pH-метры
(AMI pH-Redox)
Назначение средства измерений:
рН-метры AMI pH-Redox предназначены для измерений активности ионов водорода (рН) в высокоочищенной воде, паре и конденсате.
Внешний вид.
pH-метры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 144056
ID в реестре СИ - 366456
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
-,
Производитель
Изготовитель - Фирма "SWAN Analytical Instruments AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№124 от 2023.01.25 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Мясо и мясная продукция" (ТК 226)
Наличие аналогов СИ: pH-метры (AMI pH-Redox)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54043-13 pH-метры (AMI pH-Redox) Фирма "SWAN Analytical Instruments AG" (ШВЕЙЦАРИЯ ) |
27453-16 pH-метры (МАРК-902) ООО "Взор" (РОССИЯ г.Нижний Новгород) |
|
54043-13 pH-метры (AMI pH-Redox) Фирма "SWAN Analytical Instruments AG" (ШВЕЙЦАРИЯ ) |
28667-10 Комплексы автоматические контрольно-аналитические (УНИТОК-1) ООО НВЦ "УНИТОК" (РОССИЯ г.Екатеринбург) |
|
54043-13 pH-метры (AMI pH-Redox) Фирма "SWAN Analytical Instruments AG" (ШВЕЙЦАРИЯ ) |
70831-18 Анализаторы промышленные комбинированные ("ЛИДЕР") Общество с ограниченной ответственностью "Научно-производственное предприятие "ТЕХНОПРИБОР" (ООО "НПП "ТЕХНОПРИБОР") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ТЕХНОПРИБОР" (ООО "НПП "ТЕХНОПРИБОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22335-07 01.10.2012 |
Анализаторы растворенного кислорода в воде, PAM Oxysafe, FAM Oxytrace Фирма "SWAN Analytical Instruments AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
34658-07 01.05.2012 |
Анализаторы мутности, Monitor AMI мод. Turbitrance, Turbitrack Фирма "SWAN Analytical Instruments AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
34713-07 01.05.2012 |
Анализаторы дезинфицирующих веществ автоматические промышленные, AMI/AMU мод. Codes, Codes TC и Trides Фирма "SWAN Analytical Instruments AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
34942-07 01.06.2012 |
Анализаторы воды промышленные, AMI/FAM: AMI Sodium P/A, AMI Soditrace, FAM(PAM)/AMI(AMU) Nitrate, AMI(AMU) pH-Redox, FAM(PAM)/AMI(AMU) Ammonium Фирма "SWAN Analytical Instruments AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
34981-07 01.06.2012 |
Кондуктометры автоматические промышленные, Rescon, Powercon Specific, Powercon Acid, Deltacon Power, Solicon, Inducon Фирма "SWAN Analytical Instruments AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
35246-07 01.07.2012 |
Анализаторы гидразина автоматические, AMI (FAM)/ AMU (PAM) Hydrazine Фирма "SWAN Analytical Instruments AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
41317-09 01.10.2014 |
Анализаторы фосфат-ионов фотометрические промышленные, COPRA Phosphate Analyzer Фирма "SWAN Analytical Instruments AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
41324-09 01.10.2014 |
Анализаторы силикатов фотометрические промышленные, COPRA Silica Analyzer Фирма "SWAN Analytical Instruments AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54043-13 |
pH-метры, AMI pH-Redox Фирма "SWAN Analytical Instruments AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Анализаторы промышленные комбинированные ("ЛИДЕР")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭТАЛОН-СЕРВИС" (RA.RU.312141) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы промышленные комбинированные ("ЛИДЕР")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 2030 |
|
ФБУ Красноярский ЦСМ Красноярский край |
2485 | 2030 |
|
ФБУ Липецкий ЦСМ Липецкая область |
1354 | 2030 |
|
ФБУ Томский ЦСМ Томская область |
2633 | 2030 |
|
ФБУ Тюменский ЦСМ Тюменская область |
1082 | 2030 |
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
- |
- |
- |
Недоступен |
- |
Влияние встроенного программного обеспечения рН-метров учтено при нормировании метрологических характеристик. Приборы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства. Уровень защиты "А" по МИ 3286-2010: не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист Руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рН-метрам AMI pH-Redox:
ГОСТ 8.120-99 ГСИ. Государственная поверочная схема для средств измерений pH. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу Р 50.2.036-2004 «ГСИ. рН-метры и иономеры. Методика поверки».
Основные средства поверки:
буферные растворы - рабочие эталоны рН 2-го разряда по ГОСТ 8.120-99 (готовят из стандарт-титров по ТУ 2642-001-42218836-96),
термометр ртутный стеклянный лабораторный типа ТЛ-4, класс 1 по ТУ 252021.003-88,
водяной термостат с диапазоном регулирования температуры от 0°С до 100°С, допускаемая погрешность установления температуры контролируемой среды - в пределах ± 0,2°С.
Изготовитель
Фирма «SWAN Analytical Instruments AG», Швейцария Studbachstrasse 13
CH-8340 Hinwil
Phone: +41 44 943 63 00
Fax: +41 44 943 63 01
E-Mail: swan@swan.ch
Заявитель
ОАО «ТЭК Мосэнерго»
Юр. адрес: 101000, г. Москва, пер. Огородная Слобода, д. 5а Почт. адрес: 101000, г. Москва, пер. Огородная Слобода, д. 5а тел. +7(495) 287-78-18
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП "ВНИИМС", г. Москва
Принцип действия рН-метров основан на измерении электродвижущей силы (ЭДС), возникающей в результате разности потенциалов на измерительном электроде и электроде сравнения. При измерении рН устанавливается зависимость электродвижущей силы (ЭДС) электродной системы, образованной погруженными в исследуемый водный раствор измерительным электродом рН и электродом сравнения, от активности ионов водорода (рН) водного раствора. Значения рН преобразуются в унифицированный выходной сигнал постоянного тока.
В приборе предусмотрена температурная компенсация значений рН, в соответствии с уравнением Нернста значения рН выводятся на дисплей после корректировки по измеряемой температуре образца.
Приборы выпускаются в исполнении для настенного монтажа и крепятся на панели из нержавеющей стали. Конструктивно рН-метры состоят из первичного преобразователя, представляющего собой либо комбинированный электрод с гелевым (Swansensor ST/AY) или жидким электролитом (Swansensor Sl), либо отдельные электроды с жидким электролитом (Swansensor FL), вторичного преобразователя с прочным алюминиевым корпусом, 4-хклавишной клавиатурой, большим жидкокристаллическим дисплеем с подсветкой, на котором отображаются измеряемая величина, температура образца, скорость потока и параметры, передающие состояние процесса, проточной ячейки, изготовленной из нержавеющей стали, с быстросъёмным сосудом, игольчатым клапаном, цифровым измерителем расхода образцов и датчиком температуры.
Приборы имеют два выходных токовых сигнала (0/4-20 мА), 2 релейных выхода, программируемые для 1 или 2 дозирующих насосов, электромагнитных клапанов или для одного приводного клапана, 1 реле сигнализации. В приборах имеется меню пользователя с простым программированием всех параметров с клавиатуры, состоящее из пяти подменю "Сообщения", "Диагностика", "Техническое обслуживание", "Работа", "Монтаж". Отдельные подменю защищены специальным паролем. В приборах предусмотрена возможность сохранения 1500 записей данных в журнале, все данные сохраняются в энергонезависимой памяти. Для передачи данных на компьютер может использоваться интерфейс RS232 или интерфейс RS485.

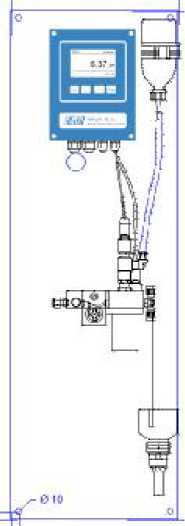

Рис. 1 Внешний вид рН-метра AMI pH-Redox
Руководство по эксплуатации - 1 экз.
Таблица 2
|
Наименование характеристики | |
|
Диапазон измерений рН: Swansensor ST/AY Swansensor Sl/FL |
от 1,0 до 13,0 от 1,0 до 12,0 |
|
Пределы допускаемой абсолютной погрешности измерений рН |
± 0,1 |
|
Наименование характеристики | |
|
Максимальная температура пробы, оС |
50 |
|
Напряжение питания, В переменного тока постоянного тока |
220 24 |
|
Габаритные размеры: вторичный преобразователь, не более, мм |
180x140x70 |
|
панель, не более, мм |
850x280x150 |
|
Масса: вторичный преобразователь, не более, кг |
1,5 |
|
панель, не более, кг |
12,0 |
Условия эксплуатации:
-
- температура окружающего воздуха, оС от 0 до 50
-
- относительная влажность, % от 10 до 90 (без конденсации)
