Номер по Госреестру СИ: 53919-13
53919-13 Счетчики электрической энергии однофазные
(ЗЕВС 1ху)
Назначение средства измерений:
Счетчики электрической энергии однофазные ЗЕВС 1ху (далее - счетчики) предназначены для измерений активной энергии в однофазных цепях переменного тока с номинальной частотой 50 (60) Гц, и могут использоваться в качестве датчиков приращения электропотребления в автоматизированных системах контроля и управления энергопотребления (АСКУЭ).
Внешний вид.
Счетчики электрической энергии однофазные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 26.06.2018
Номер записи - 143908
ID в реестре СИ - 366308
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 16 лет
Наличие периодической поверки - Да
Модификации СИ
ЗЕВС 1ху, ЗЕВС 101А-TQ/iC1,
Производитель
Изготовитель - ООО ПКФ "ЭнергоПрибор"
Страна - РОССИЯ
Населенный пункт - г.Мытищи
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Статистика
Кол-во поверок - 188
Выдано извещений - 1
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 5844 дн.
Приказы РСТ, где упоминается данный тип СИ
№1594 от 2016.10.18 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№650 от 2013.06.25 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 53904-53955-13, 23909-13, 28829-13, 48082-13, 53956-53961-13)
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
Наличие аналогов СИ: Счетчики электрической энергии однофазные (ЗЕВС 1ху)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО ПКФ "ЭнергоПрибор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38354-08 |
Счетчики электрической энергии трехфазные, СЭТ4 ООО ПКФ "ЭнергоПрибор" (РОССИЯ г.Мытищи) |
ОТ МП |
16 лет |
|
38589-08 05.11.2018 |
Счетчики электрической энергии однофазные электронные, ЦЭ6807Б ООО ПКФ "ЭнергоПрибор" (РОССИЯ г.Мытищи) |
ОТ МП |
16 лет |
|
40978-09 01.08.2014 |
Счетчики электрической энергии, СОЭТ ООО ПКФ "ЭнергоПрибор" (РОССИЯ г.Мытищи) |
ОТ МП |
16 лет |
|
53918-13 26.06.2018 |
Счетчики электрической энергии трехфазные, ЗЕВС 3ху ООО ПКФ "ЭнергоПрибор" (РОССИЯ г.Мытищи) |
ОТ МП |
10 лет - для кл. т. 0,2S; 0,5S; 16 лет - для кл. т. 1 |
|
53919-13 26.06.2018 |
Счетчики электрической энергии однофазные, ЗЕВС 1ху ООО ПКФ "ЭнергоПрибор" (РОССИЯ г.Мытищи) |
ОТ |
16 лет |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Кто поверяет Счетчики электрической энергии однофазные (ЗЕВС 1ху)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 187 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПК" (RA.RU.313336) | 1 | 0 | 1 | 1 | 0 | 0 | 0 |
Стоимость поверки Счетчики электрической энергии однофазные (ЗЕВС 1ху)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) счетчиков встроено в ПЗУ. Конфигурация, содержащая информацию о порядке работы счётчика, программируется изготовителем в соответствии с требованиями Заказчика. Для защиты счетчика от несанкционированного вмешательства в его работу предусмотрены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. Измерительные цепи и выходные цепи импульсного (телеметрического) выхода защищены от несанкционированного доступа путем пломбирования крышки клеммной колодки и электронной пломбой. Счетчик фиксирует попытки несанкционированного доступа в журнале событий: при несанкционированном вскрытии крышки клеммной колодки и попытке перепрограммирования счетчика; при попытке несанкционированного доступа к импульсному выходу.
Идентификационные данные ПО счетчиков электрической энергии ЗЕВС 1 ху представлены в таблице 2.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
M133R |
M133R Copyright © 2002-2007 |
V 32 |
ba35b170 |
CRC32 |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на лицевую панель счетчиков методом лазерной маркировки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью счетчиков электрической энергии ЗЕВС 1 ху указаны в документе 4228-84331564-006-11ТО «Электронные однофазные счетчики электрической энергии ЗЕВС 1 ху. Техническое описание».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным ЗЕВС 1ху
-
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2 ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
-
3 ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
-
4 Технические условия ТУ4228-006-84331564-11.
Поверка
Поверкаосуществляется по документу МП-003/447-2013 «Счетчики электрической энергии ЗЕВС 1ху. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в феврале 2013 г.
Перечень основных средств, применяемых при поверке:
- установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1 максимальное значение напряжения: 3^456 В;
максимальное значение силы тока: 100 А;
диапазон регулирования угла сдвига фаз: 0 - 360 °;
предел допускаемой относительной погрешности измерения энергии ± 0,1 %
Изготовитель
ООО ПКФ «ЭнергоПрибор»
141002, МО г. Мытищи, ул. Колпакова, д. 2
Тел. +7 (495) 586-17-87 Тел./факс +7 (495) 586-55-44
Е-mail: energopribor2008@mail.ru
http://www.energopribor.org
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Счетчики, оснащенные интерфейсами RS-485, M-bus, представляют собой дуплексный цифровой канал, работающий по принципу «Master - Slave» («Ведущий - Ведомый»), и обеспечивающим передачу данных об энергопотреблении абонента на «верхний уровень» по линии связи, представляющей собой двухпроводной кабель, могут, дополнительно, выполнять функции:
-
- ведения учета оплаченного абонентом количества электроэнергии по каждому из четырех стоимостных тарифов, с возможностью дистанционного осуществления контроля задолженности, заключающейся в ограничении мощности, потребляемой абонентом, по долгу и текущему балансу абонента, в случае отрицательного баланса;
-
- дистанционное введение пороговых значений мощности ограничения;
-
- все перечисленные выше, с дополнительной возможностью ведения лицевого счета абонента на верхнем уровне программного обеспечения.
В качестве канала информации может быть использована единая шина, позволяющая реализовать линию связи длиной до 1200м.
Общее число счетчиков, объединенных в систему АСКУЭ, может составлять до 250 на интерфейсе RS-485 и до 8 приборов на интерфейсе GL(M-Bus).
Расшифровка обозначения ЗЕВС 1 ху:
iTiii*.'? uW.Ti’sj?
ыягг mw.™ /
JWWff ШНВМ.ВДЯ ■
■ /5f6BI
Sw ciewTOtaJ г j.m чвшеи! злварияной шонИи btCp.ltjLS J W.WJL- .«fii'ri'j1
Ианинальти нопряхенае
паяйте йстро^ага тярафихшяара
.utm . ИМВКЦШ wwhSwl'-'
Х - определяет класс точности прибора и токи
У - определяет напряжение питание (может быть 1, 2, 3 или 4): 1 -220/380 В, 2-57/100 В, 4-127/220В.
Таблица 1
|
Класс точности и токи | ||
|
Цифра обозначения в счетчике |
Класс точности активной энергии |
Максимальный ток |
|
Цифра X | ||
|
0 |
1 |
60 |
|
1 |
1 |
(80)100 |
|
2 |
1 |
60 |
|
3 |
1 |
(80)100 |

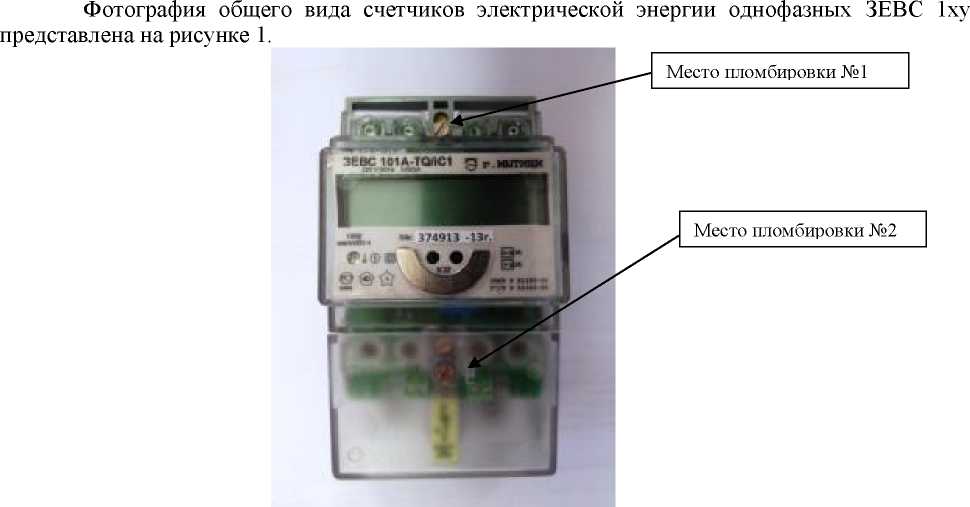

Рисунок 1 - Фотография общего вида счетчиков электрической энергии однофазных ЗЕВС 1 ху
