Номер по Госреестру СИ: 53783-13
53783-13 Меры проволочные
(Объект-микрометр АТ-05)
Назначение средства измерений:
Меры проволочные «Объект-микрометр АТ-05» (далее - меры) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров при проведении поверки, калибровки, настройки и проверки чувствительности анализаторов изображений.
Внешний вид.
Меры проволочные

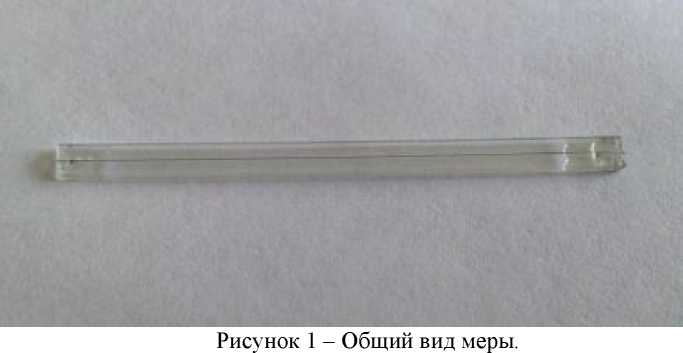

Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.06.2018
Номер записи - 143766
ID в реестре СИ - 366166
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ЗАО Фирма "БМК-ИНВЕСТ"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2625 от 2018.12.10 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 53783 "Анализаторы антенно-фидерных устройств JD723C, JD724C"
№2906 от 2022.11.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (26)
Наличие аналогов СИ: Меры проволочные (Объект-микрометр АТ-05)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО Фирма "БМК-ИНВЕСТ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26830-04 26.05.2019 |
Анализаторы изображений, АТ-05 ЗАО Фирма "БМК-ИНВЕСТ" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
53783-13 13.06.2018 |
Меры проволочные, Объект-микрометр АТ-05 ЗАО Фирма "БМК-ИНВЕСТ" (РОССИЯ г.Москва) |
ОТ |
3 года |
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Меры проволочные (Объект-микрометр АТ-05)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Меры проволочные (Объект-микрометр АТ-05)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4608 | 3570 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4100 | 3570 |
|
ФБУ УРАЛТЕСТ Свердловская область |
2003 | 3570 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Используется для прямых измерений в соответствии с методиками приведенными в руководстве по эксплуатации «Анализатор изображений АТ-05. Руководство по эксплуатации» БМКИ 01.00.00.00 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мерам проволочным «Объект-микрометр АТ-05»
ТУ 3934-002-29136683-2012 Мера проволочная «Объект-микрометр АТ-05».
Технические условия
Поверка
Поверкаосуществляется по документу МП 20.Д4-13 «Меры проволочные «Объект-микрометр АТ-05», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в марте 2013 года.
Основные средства поверки:
1. Микроскоп большой инструментальный БМИ-1, где предельная погрешность измерения длин и диаметров в продольном и поперечном направлении ±0,003 мм.
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации от 30.12.2008 ( Госреестр № 30003-08).Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия меры основан на воспроизведении вольфрамовой проволокой заданных геометрических размеров.
Меры представляют собой вольфрамовую проволоку заданного диаметра, изготовленную согласно ГОСТ 18903-73, и заключенную в стеклянный корпус.
Фотография общего вида меры представлена на рисунке 1.
Основными элементами конструкции меры являются:
-
- Вольфрамовая проволока, служащая для хранения и воспроизведения физической величины геометрических размеров;
-
- Стеклянный корпус, предназначенный для защиты вольфрамовой проволоки от внешних механических воздействий и сохранения проволокой прямолинейной формы.
приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение |
|
Номинальное значение диаметра проволоки и его отклонение, мкм |
60±6 |
|
Пределы доверительной границы погрешности измерения диаметра проволоки при Р=0,95, мкм |
±3 |
|
Средний срок службы меры, лет, не менее |
5 |
|
Габаритные размеры корпуса, ширина х высота х глубина, мм, не более |
52 х 33 х 0,8 |
|
Масса, г, не более |
0,5 |
|
Условия эксплуатации согласно ГОСТ 15150-69 |
УХЛ 4.2 |
