Номер по Госреестру СИ: 53761-13
53761-13 Длиномер осевой
(ОД1930)
Назначение средства измерений:
Длиномер осевой «ОД1930» (далее - Длиномер), предназначен для измерений расстояния между галтелями предподступичных частей осей колесных пар.

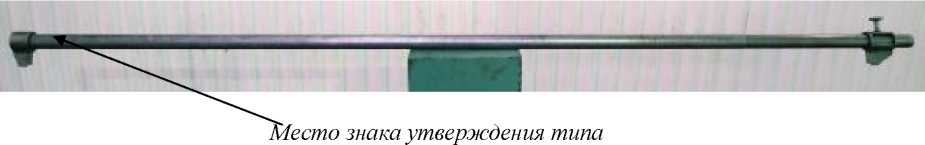

Внешний вид.
Длиномер осевой
Рисунок № 1
Знак утверждения типа
Знак утверждения типананесен на металлическую пластину на корпусе Длиномера осевого методом гравировки и на титульный лист паспорта - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
НЭРЗ-МС-17 ПС. «Длиномер осевой “ОД1930”. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к длиномеру осевому «ОД1930»
-
1 Р 32-110-98 Руководство по установлению номенклатуры контролируемых параметров и средств измерений на железнодорожном транспорте, подлежащих государственному метрологическому контролю и надзору.
-
2 ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от Г10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
Поверка
Поверкаосуществляется по документу НЭРЗ-МС-17 МП «Длиномер осевой «ОД1930». Методика поверки», утвержденному ФГУП «СНИИМ» в марте 2012 г.
Эталоны: набор концевых плоскопараллельных мер длины ГОСТ 9038-90 4 разряда; линейка ЛД-1-125; набор щупов №2 КТ2; штангенциркуль ШЦ-Ш-2000-0,1
Изготовитель
Новосибирский электровозоремонтный завод - филиал ОАО «Желдорреммаш». 630037, г. Новосибирск, ул. Электровозная, 2, тел (383) 337-63-53; факс (383) 337-64-21, Е-mail: nerz@nerz.ru
Испытательный центр
Государственный центр испытаний средств измерений СНИИМ (ГЦИ СИ СНИИМ), юридический адрес: 630004, г. Новосибирск, пр. Димитрова, 4, тел.(383) 21008-14, факс (383) 210-13-60, Е-mail: director@sniim.nsk.ru
Принцип действия Длиномера основан на определения расстояния между галтелями предподступичных частей осей колесных пар. Измерение проводятся следующим образом. Длиномер держат двумя руками и подводят неподвижную губку к предподступичной части оси. Прижимая неподвижную губку к предподступичной части оси, выставляют планку с подвижной губкой на необходимый размер. Фиксируют подвижную часть с помощью стопорного винта. Определяют отклонение от размера.
Длиномер относится к средствам измерений, применяемым при ремонте и формировании колесных пар электровозов.
Обозначение |
Наименование |
Количе ство |
Заводской номер |
Примечание |
НЭРЗ-МС-17 ПС |
Паспорт |
1 | ||
НЭРЗ-МС-17 МП |
Методика поверки |
1 |
Диапазон измерений, мм
Пределы допускаемой абсолютной погрешности измерений, мм
Цена деления отсчётных шкал, мм
Габаритные размеры, мм
Масса, кг
Длиномер осевой эксплуатируется по ГОСТ 15150-69 со следующими уточнениями:
-
- температура окружающей среды, °С
-
- верхнее значение относительной влажности воздуха без конденсации влаги, %
-
- атмосферное давление, кПа
Установленный срок службы, лет, не менее
(1780 - 1930)
± 0,3
1,0
2050x65x20
6
20
+10
-10
80
100
+5
-15
