Назначение средства измерений:
Система телеметрическая Rotabat предназначена для измерений деформаций поверхности вращающихся частей конструкций.
Внешний вид.
Система телеметрическая
Рисунок № 1
Внешний вид.
Система телеметрическая
Рисунок № 2
Внешний вид.
Система телеметрическая
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 143727
ID в реестре СИ - 366127
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Компания "Rotadata Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Система телеметрическая (Rotabat)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
53754-13 Система телеметрическая (Rotabat) Компания "Rotadata Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
46517-11 Комплексы измерительные магистрально-модульные (MIC-M) ООО "НПП "Мера" (РОССИЯ г.Мытищи) |
|
53754-13 Система телеметрическая (Rotabat) Компания "Rotadata Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
70406-18 Комплексы телеметрические многоканальные (MIC-1500) ООО "НПП "Мера" (РОССИЯ г.Мытищи) |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Комплексы телеметрические многоканальные (MIC-1500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы телеметрические многоканальные (MIC-1500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Система имеет встроенное программное обеспечение «Rotabat» (ПО). Программное обеспечение выполняет функции сбора, передачи, хранения и представления измерительной информации.
Программное обеспечение телеметрического оборудования состоит из двух частей:
- программа управления (Rotabat control) предназначена для управления питанием и ос -новными функциями системы, а также для получения данных со всех датчиков деформации;
- программа сбора и отображения данных (DadsXP) предназначена для сбора данных термоэлектрических датчиков, обработки, отображения, хранения и передачи измеренных данных.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
RotabatControl |
Программа управления |
2.15.0.0. |
cebe25e7149b0692 0949611af9998646 |
MD 5 |
|
DadsXP |
Программа сбора и отображения данных |
1.0.0.0. |
5df1de9111dd9ff4 43ef9cf32b1560e3 |
MD 5 |
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню "C" согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в документе «Система телеметрическая Rotabat. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе телеметрической Rotabat
-
1. ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
-
2. МИ 1935-88. ГСИ Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1*10-2 ... 3*109 Гц.
-
3. Техническая документация изготовителя.
Поверка
Поверка осуществляется по документу МП 2520-052-2012 «Система телеметрическая Rotabat. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 01 апреля 2013 г.Основные средства поверки:
Генератор сигналов низкочастотный прецизионный Г3-110, диапазон частот синусои -дального сигнала 0,01 Гц + 1,999 МГц; основная погрешность установки частоты синусоидального сигнала в диапазоне частот от 10 Гц до 1 МГц ±(2 + 30/f) %; основная приведенная погрешность установки напряжения синусоидального сигнала на дополнительном выходе ±6 %.
Вольтметр универсальный В7-72, диапазон измеряемых средних квадратических значений напряжений переменного тока от 1 мкВ до 700 В; диапазон частот от 10 Гц до Г МГц; пределы допускаемой основной погрешности ± (0,4 % от U + 0,2 % от Uk), где U - значение измеряемого напряжения, Uk - конечное значение диапазона измерений.
Система телеметрическая Rotabat измеряет деформацию поверхности вращающихся частей конструкций при помощи подключаемых к ней датчиков динамической деформации, установленных на поверхности конструкции.
Конструктивно Система телеметрическая Rotabat (далее - система) состоит из следующих компонентов, выполненных как отдельные блоки и соединенные соответствующими кабелями: телеметрический модуль, предусилитель, приемная станция.
Все блоки выполнены в виде металлических корпусов промышленного типа.
Внешний вид блоков приведен на рисунках 1,2,3.
Телеметрический модуль выполняет функцию связи между датчиками, расположенными на вращающихся частях двигателя и стационарным оборудованием. На вход телеметрического модуля поступают сигналы с датчиков динамической деформации (далее датчики деформации). Телеметрический модуль преобразует сигналы из аналогового в цифровой формат и передает их на встроенную антенну.
Предусилитель через антенну получает сигнал, передающийся от телеметрического модуля. В предусилителе сигнал усиливается и подается на приемную станцию.
В приемной станции полученный от предусилителя сигнал разделяется на каналы, а затем преобразуется из цифровой в аналоговую форму.
Система телеметрическая Rotabat обеспечивает каждый из подключаемых датчиков деформации отдельным аналоговым выходом.
Система обладает входами подключения датчиков деформации, что позволяет обрабатывать до 72 каналов датчиков деформации, которые разбиваются на три группы по 24 канала в каждой (выбор групп от "А" до "С"). Дополнительные 24 канала (группа «D») используются для самопроверки системы встроенными в систему датчиками. Все сигналы датчиков динамической деформации перед аналогово-цифровым преобразованием проходят через буферные элементы, входящие в состав телеметрического модуля. Сигналы выбранной группы поступают через внутренний радиочастотный тракт на выходной каскад УВЧ.

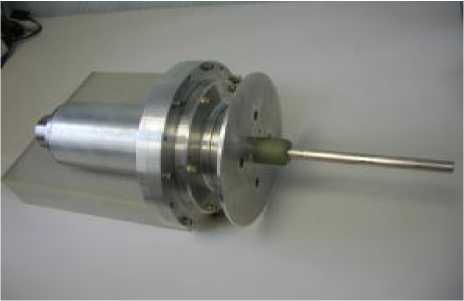

Рис. 1. Телеметрический модуль.
