Номер по Госреестру СИ: 53491-13
53491-13 Преобразователи термоэлектрические
(ТС)
Назначение средства измерений:
Преобразователи термоэлектрические серии ТС (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитного чехла.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на ТП.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим серии ТСГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.
МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.
Поверка
Поверкаосуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки» (для ТП с длиной погружаемой части менее 250 мм).
Основные средства поверки:
-
- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;
-
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;
-
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С;
-
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10’^R+540’4), где R - измеряемое сопротивление, Ом;
-
- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °С;
-
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.
Изготовитель
Фирма «Universal Thermosensors Ltd», ВеликобританияАдрес: Units 10&11, Castle Road Technical Centre, Murston, Sittingbourne, Kent. ME10 3RG, UK Тел.: +44 1795 470924, факс: +44 1795 476733 e-mail: sales@universal-thermosensors.co.uk
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ )ФГУП «ВНИИМС», г.Москва
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи серии ТС изготавливаются следующих моделей: CT3116/1, CT3116/2, 64/51004015/1, 64/60009030/1, 64/60009030/2, MW03627, 64/51004015/9, CT3122/1, CT4010E/05, CT4010J/1, CT4012G/3, CT4012G/5, CT4012H/3, CT4012H/4, MW03632, которые отличаются друг от друга конструктивным исполнением, типом номинальной статической характеристикой преобразования (НСХ) термопар и диапазоном измеряемых температур.
Термопреобразователи состоят из измерительной вставки, которая соединена с алюминиевой литой клеммной головкой типа ADC12 (для 64/51004015/1, 64/51004015/9), алюминиевой клеммной головкой углового типа LM6 (для CT4010E/05, CT4010J/1, MW03627, MW03632), или заканчивается присоединительными проводами (для остальных моделей). Измерительная вставка конструктивно выполнена с одним чувствительным элементом на основе термоэлектродных проводов с керамическими изоляторами, помещенными в защитный чехол с различными видами присоединения к объекту измерений.
Фотографии общего вида ТП приведены на рисунках 1 - 4.
Рис. 1. Термопреобразователь серии TC модели CT4012H/3
Рис. 2. Термопреобразователь серии TC модели CT3122/1

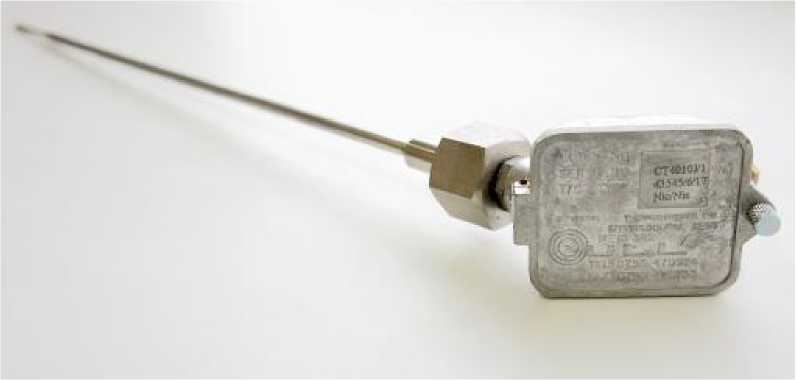

Рис. 3. Термопреобразователь серии TC модели CT4010J/1
Рис. 4. Термопреобразователь серии TC модели 64/51004015/1
Лист № 3 Всего листов 6
преобразователей термоэлектрических серии ТС приведены в таблице 1.
Таблица 1
Наименование характеристики |
М |
одели | |||||||||||||
(N 1 4D си Н О |
ил о ’■t о о 4D |
О си о о о о 4D 4D |
(N о СП О о о о 4D 4D |
О> >/п о ’■t о о >/п 4D |
<О си Н О |
(N (N си Н О |
о Щ о о ’■t Н О |
о о ’■t Н О |
СП д (N О ’"Г Н О |
>/п д (N О ’"Г Н О |
СП К (N О ’■t Н О |
н|- Д (N О ’"Г Н О |
(N 4D СП о |
(N СП 4D СП о | |
Условное обозначение НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) |
N |
K |
K |
N |
K |
N |
N |
K |
N |
K |
K |
K |
K |
N |
N |
Класс допуска по ГОСТ Р 8.585 2001 (ГОСТ 6616-94) |
1, 2 | ||||||||||||||
Диапазон измеряемых температур, °С |
От минус 40 до плюс 1150 |
От минус 40 до плюс 1050 |
От минус 20 до плюс 1100 |
От минус 20 до плюс 1100 |
От минус 40 до плюс 1050 |
От минус 40 до плюс 1150 |
От минус 40 до плюс 1050 |
От минус 40 до плюс 1200 |
От минус 40 до плюс 800 |
От минус 40 до плюс 1200 | |||||
Пределы допускаемых отклонений ТЭДС ТП от НСХ (в температурном эквиваленте), |
Для класса 1: ± 1,5 (от минус 40 до плюс 375) ± 0,004^ (св. плюс 375 до плюс 1200) Для класса 2: ± 2,5 (от минус 40 до плюс 333)1 ± 0,0075^ (св. плюс 333 до плюс 1200) |
Наименование характеристики |
М |
одели | |||||||||||||
CT3116-2 |
64/51004015/1 |
64/60009030/1 |
64/60009030/2 |
64/51004015/9 |
CT3116/1 |
CT3122/1 |
CT4010E/05 |
CT4010J/1 |
CT4012G/3 |
CT4012G/5 |
CT4012H/3 |
CT4012H/4 |
MW03627 |
MW03632 | |
°С, °С | |||||||||||||||
Время термической реакции, с, не более |
6 |
11 |
8 |
11 |
6 |
11 |
6 |
11 | |||||||
Длина монтажной части, мм |
1300 |
313 |
170 |
152 |
209 |
1100 |
500 |
275,3 |
379 |
1600 |
1200 |
305 |
85 |
379 | |
Диаметр монтажной части, мм |
1,5 |
3,2/6,0 |
2,5/6,0 |
3,2/6,0 |
1,5 |
3,2/6,0 |
1,5 |
3,2/6,0/ 9,0 |
3,2/6,0 8,6 | ||||||
Средний срок службы, лет |
12 | ||||||||||||||
Рабочие условия эксплуатации ТП: | |||||||||||||||
Температура окружающего воздуха, °С |
От -20 до плюс 90 |
От минус 40 до плюс 50 |
От минус 20 до плюс 60 |
От минус 20 до плюс 90 |
От минус 40 до плюс 50 |
От минус 20 до плюс 90 |
От минус 20 до плюс 60 | ||||||||
Относительная влажность воздуха, % |
До 98 |
