Назначение средства измерений:
Полигон пространственный эталонный Краснодарский (далее - Полигон) предназначен для хранения и передачи размера единиц длины, высот, ускорения силы тяжести рабочим средствам измерений (СИ) (навигационной и геодезической АПКНС1, свето- и радиодальномерам, электронным тахеометрам и лазерным сканерам, нивелирам и буссолям, астрономическим и гироскопическим теодолитам, гироскопическим платформам на подвижных транспортных средствах, гравиметрам).
Внешний вид.
Полигон пространственный эталонный
Рисунок № 1
Внешний вид.
Полигон пространственный эталонный
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа нанесен на табличку на пункт №1 Базиса методом гравировки и титульный лист формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
КАГП14ФО «Полигон пространственный эталонный Краснодарский. Формуляр».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к полигону пространственному эталонному Краснодарскому
-
1 Инструкция о построении государственной геодезической сети Союза ССР // ГУГиК . - М.: Геодезиздат, 1966. - 459с.
-
2 ГКИНП (ГИТА) - 03 - 010 - 03 Инструкция по нивелированию I, II, III и IV классов, ЦНИИГАиК, М., 2004
-
3 ГКИНП (ГНТА)-04-122-03 Инструкция по развитию высокоточной государственной гравиметрической сети РОССИИ. ГУГК, М., ЦНИИГАиК. - 2004
-
4 СТО 02570823-19-05 Базисы линейные эталонные. Общие технические требования
-
5 ГОСТ Р 51794-2008 Глобальные навигационные спутниковые системы. Системы координат. Методы преобразований координат определяемых точек.
-
6 ГОСТ Р 54257-2010 Надежность строительных конструкций и оснований. Основные положения и требования
-
7 ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла
-
8 ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24^75000 м
-
9 МИ 2121-90 ГСИ. Государственная поверочная схема для средств измерений ускорения свободного падения
Лист № 5
Всего листов 5
-
10 МИ 2292-94 Рекомендация. ГСИ. Государственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем
Поверка
Поверкаосуществляется по документу КАГП14МП «Полигоны пространственные эталонные. Методика поверки», утвержденному ФГУП «СНИИМ» в июне 2012 г.
Эталоны
Наименование |
НД или метрологические и технические характеристики |
Измерительная лента (рулетка) 30 метров ГОСТ 7502-98 |
КТ2, 3 разряд |
Комплект:
|
ПГ комплекта ± (0,3 + 1х10’6 L), где L - в мм |
Нивелир DL-101C |
СКП на 1 км двойного хода не превышает 0,4 мм |
Базис линейный эталонный «Краснодарский» |
2 разряд |
Комплект GNSS - приемников спутниковых геодезических |
ПГ комплекта (3 + 0,540’6^D) мм |
Изготовитель
ОАО «Северо-Кавказское аэрогеодезическое предприятие» (ОАО «Сев.-Кав. АГП») 357500, г. Пятигорск, Ставропольского края, пр. Горького, 4, тел. (8793) 36-35-41, факс (8793) 97-37-86, телетайп 169141 Триод, E-mail: skagp@rambler.ruИспытательный центр
Государственный центр испытаний средств измерений СНИИМ (ГЦИ СИ СНИИМ), юридический адрес: 630004, г. Новосибирск, пр. Димитрова, 4, тел.(383) 210-08-14, факс (383) 210-13-60, электронная почта director@sniim.nsk.ruПринцип передачи размера единиц длины, плоского угла, превышений и ускорения силы тяжести Полигона заключается в определении метрологических параметров Полигона (геоцентрических координат и их разностей - приращений координат, длин линий, превышений (высот), ускорения силы тяжести) рабочими СИ и сравнении полученных результатов с эталонными значениями соответствующих параметров Полигона.
Полигон расположен в районе города Краснодар.
Краткая климатическая характеристика района на основе многолетних наблюдений по гидрометеорологической станции Краснодара:
- климат района умеренно-континентальный, без резких колебаний годовых и суточных температур; наиболее холодный месяц - январь, абсолютный минимум составляет -33 оС; наиболее теплый месяц - июль, абсолютный максимум составляет +40 оС.
Рельеф на местности представляет собой плоскую равнину с постепенным уклоном к северо-востоку с глубоким залеганием грунтовых вод. Максимальная глубина промерзания грунта - 0,7 м.
Полигон включает в себя: сеть геодезических пунктов; линейный базис «Краснодарский» (рисунок 1) (далее - Базис); набор эталонных линий (37 линий).
Кроме того, Полигон содержит сеть триангуляции и нивелирный полигон.
Полигон состоит из 11 пунктов (рисунок 2), 8 из которых - пункты Базиса (построенные в 1987г.), 1 пункт - постоянно действующая спутниковая дифференциальная геодезическая станция (Рабочий центр ПДСДГС «Краснодар»), установленный на крыше производственного здания Экспедиции № 205 по адресу: г. Краснодар, ул. Маяковского, дом 124, который одновременно являются и гравиметрическим. Контрольный пункт № 0693 совмещен с грунтовым репером нивелирной сети I класса. Пункт ВГС «Краснодар» является одним из основных пунктов сети ВГС, созданной в 2007 году по государственной программе развития высокоточной спутниковой геодезической сети региона. Сеть триангуляции выполнена в виде замкнутого триангуляционного полигона из 5 пунктов.
Все пункты полигона закреплены на местности центрами долговременной сохранности, оборудованы устройствами для принудительного центрирования. Контрольный пункт № 0693 не имеет принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Высоты пунктов определены геометрическим нивелированием по программе I и II класса и связаны с Балтийской системой высот. Подъезд и подход ко всем пунктам Полигона возможен в любое время года.
Место нанесения
знака утверждения типа

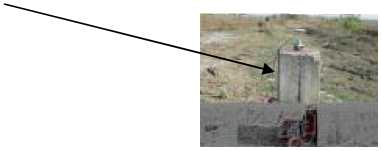

Рисунок 1 - Внешний вид пункта Базиса
ОентропыыИ ц&чтр ' <мсно^ар (№ СбВЗ;

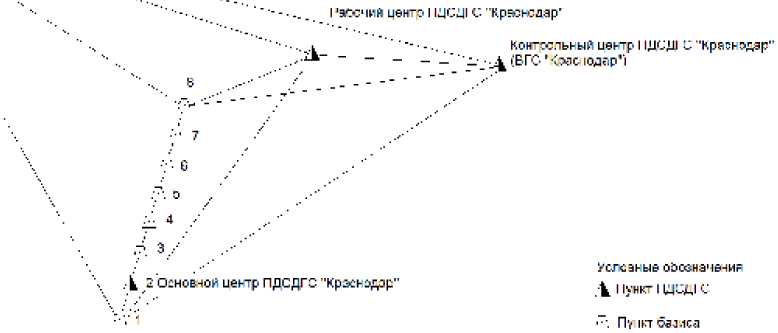

Рисунок 2 - Схема расположения пунктов Полигона (Набор эталонных линий)
Обозначение |
Наименование |
Количество |
Примечание |
КАГП14 |
Сеть пунктов Полигона |
1 |
11 пунктов |
КАГП14-01 |
Базис линейный эталонный «Краснодарский» |
1 |
8 пунктов |
КАГП14-02 |
Эталонный и магнитный азимуты |
2 |
№1-№8 |
КАГП14-03 |
Полигон нивелирный |
1 |
Нивелирная сеть I и II класса |
КАГП14-04 |
Стенд для испытаний АПКНС, используемых на транспортных средствах |
1 |
Участок дороги 2 км, отклонение от прямолинейности не более 5' (3 м) |
КАГП14-05 |
Сеть триангуляции |
1 |
5 пунктов |
КАГП14-06 |
Пункт гравиметрический |
1 |
Рабочий центр ПДСДГС «Краснодар» |
вц |
Центр вычислительный |
1 |
Закрытое отапливаемое помещение |
КАГП14ФО |
Формуляр |
1 | |
КАГП14МП |
Методика поверки |
1 |
Диапазон линейных измерений Полигона, м |
(24 - 34806) |
Пределы абсолютной погрешности Полигона при доверительной вероятности 0,95 при измерениях приращений координат в системе WGS-84 в плане, мм |
± 30 |
Пределы абсолютной погрешности Полигона при доверительной вероятности 0,95 при: | |
- измерениях длин линий для интервалов более 2016 м, мм |
± 10 |
- измерениях эталонных азимутов,...” |
± 1 |
- измерениях магнитных азимутов, ...' |
± 8 |
Диапазон линейных измерений Базиса, м |
24-2016 |
Пределы абсолютной погрешности Базиса при доверительной вероятности 0,95 при измерениях длин линий, мм, в интервале: | |
- (0-480) м |
± 0,5 |
-(480-2016)м |
± 1 |
Номинальные значения интервалов Полигона, м........................... 24, 192, 288, 480, 984, 1448, 2016, 8177, 10016, 11986, 16056, 17678, 25648, 26325, 26867, 34806 | |
Номинальные значения интервалов Базиса, м...................24, 192, 288, 480, 984, 1448, 2016 | |
Допускаемая “невязка” в треугольнике, мм |
10 |
Высота центров Базиса над уровнем земли, м |
1,2-1,3 |
Общий уклон трассы Базиса |
0,0014 |
Отклонение от створности базисных центров, мм, не более |
50 |
Длины сторон треугольника (сеть триангуляции): №1 - №8 - Рабочий центр ПДСДГС «Краснодар», км |
2,016;10,016; 11,986 |
Длины сторон треугольника (сеть триангуляции): №1 - №8 - Контрольный центр ПДСДГС «Краснодар» (№ 0693), км |
2,016; 25,870; 26,325 |
Длины сторон треугольника (сеть триангуляции): №1 - Контрольный центр ПДСДГС «Краснодар» (№ 0693) - Рабочий центр ПДСДГС «Краснодар», км |
26,325; 26,867; 11,986 |
Диапазон высот нивелирного полигона, м |
20-40 |
Класс нивелирования |
I, II |
Азимут №1 - №8 |
28° 39,7' |
Азимут стенда для транспортных АПКНС |
28° 47,9' |
Скорость движения транспортных АПКНС, км/ч, не более |
40 |
Диапазон измерений ускорения силы тяжести на гравиметрическом пункте, м/с2 |
(9,80-9,81) |
Погрешность при измерениях ускорения силы тяжести, м/с2 |
3х10-5 |
Электропитание вычислительного центра от сети переменного тока:
|
( 220 - 32 ) (50 ± 1) 1 |
Средний срок службы, лет, не менее |
60 |
Условия эксплуатации по гр. Д1 и гр. В1 ГОСТ Р 52931-2008, со следующими уточнениями: | |
- оборудование на открытом воздухе: | |
а) температура окружающей среды, °C |
Z 20 +20 \ ( 20 -40 ) |
б) верхнее значение относительной влажности воздуха при 30 °С, без конденсации влаги, % |
98 |
в) атмосферное давление, кПа |
( 100 -15 ) |
- оборудование в отапливаемом помещении вычислительного центра: | |
а) диапазон температур, °С |
( 20 -10 ) |
б) верхнее значение относительной влажности при 30 °С, % |
80 |
в) атмосферное давление, кПа |
( 100 -55 ) |
