Номер по Госреестру СИ: 53216-13
53216-13 Приборы для измерений плотности дорожного покрытия
(PQI и SDG)
Назначение средства измерений:
Приборы для измерений плотности дорожного покрытия моделей PQI и SDG (далее по тексту - приборы PQI/SDG) предназначены для измерений плотности и коэффициента уплотнения покрытий диэлькометрическим методом.
Внешний вид.
Приборы для измерений плотности дорожного покрытия
Рисунок № 1
Внешний вид.
Приборы для измерений плотности дорожного покрытия
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) приборов PQI/SDG используется при проведении штатных измерений приборами и связи с внешними информационными каналами.
Идентификационные признаки ПО приведены в таблицах 1, 2.
Таблица 1 - Идентификационные данные ПО прибора модели PQI:
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор программного ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное ПО PQI (русская версия) |
Firmware PQI- 380-ru |
PQI380.1.0.796 и выше | ||
Метрологическ и значимый модуль PQI № 1 |
autoexec.exe |
PQI380RUS.0.1 .7 |
2216а42b683272954616с52а3 7c95144 |
MD5 |
Метрологическ и значимый модуль PQI № 2 |
Graph380.exe |
PQI380RUS.0.1 .15 |
1445238a750118720c66470d0 8c81243 |
MD5 |
Метрологическ и значимый модуль PQI № 3 |
TransTech.Com mon.PQI.dll |
PQI380RUS.0.1 .5 |
21641a344d60232712141b72c 09a1798 |
MD5 |
Метрологическ и значимый модуль PQI № 4 |
TransTech.Core. dll |
PQI380RUS.0.1 .9 |
3205447b267392333791a71c2 6c58913 |
MD5 |
Таблица 2 - Идентификационные данные ПО прибора модели SDG:
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор программного ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное ПО SDG (русская версия) |
Firmware SDG-200-ru |
SDG200.1.0.403 и выше | ||
Метрологическ и значимый модуль SDG № 1 |
autoexec.exe |
SDG200RUS.1. 0.8 |
3247dc11627254988219с4473 1c35241 |
MD5 |
Метрологическ и значимый модуль SDG № 2 |
Graph200.exe |
SDG200RUS.1. 0.2 |
2646918a733615121a6d573d1 2287393 |
MD5 |
Метрологическ и значимый модуль SDG № 3 |
TransTech.Com mon. SDG.dll |
SDG200RUS.1. 0.6 |
23991b385d616822441451a2c 70b1548 |
MD5 |
Метрологическ и значимый модуль SDG № 4 |
TransTech.Core. dll |
SDG200RUS.1. 0.4 |
3145835c255991643223c7836 6c11384 |
MD5 |
Уровень защиты ПО приборов PQI/SDG от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководств по эксплуатации PQI-001.12РЭ и SDG-001.12 РЭ - в левом нижнем углу типографским способом и на верхнюю часть корпуса приборов в виде наклеиваемой пленки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
-
1 ГОСТ 12801-98. Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний.
-
2 ГОСТ 22733-2002. Грунты. Метод лабораторного определения максимальной плотности.
-
3 Прибор для измерений плотности дорожного покрытия PQI. Руководство по эксплуатации PQI-001.12РЭ. Раздел 3,4.
-
4 Прибор для измерений плотности дорожного покрытия SDG. Руководство по эксплуатации SDG-001.12 РЭ. Раздел 3, 4.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к приборам PQI/SDG-
1 Прибор для измерений плотности асфальтобетонного покрытия PQI. Руководство по эксплуатации PQI-001.12РЭ. Раздел 1, 2.
-
2 Прибор для измерений плотности грунта SDG. Руководство по эксплуатации SDG-001.12 РЭ. Раздел 1, 2.
Вне сферы государственного регулирования.
Поверка
ПоверкаОсуществляется по документу PQI/SDG.001.12Mn «Инструкция. Приборы для измерений плотности дорожного покрытия моделей PQI и SDG. Методика поверки».
Основное поверочное оборудование:
-
- весы лабораторные ВЛТ (рег. № 19874-08), диапазон взвешивания до 10 кг, II класс точности по ГОСТ 24104-2001
-
- гири 4-го класса Г-4-1110 (рег. № 202-70), гири КГ-3-10 (рег. № 15910-96),
-
- линейка измерительная металлическая (рег. № 34854-07), длина 1 м, цена деления 1 мм;
-
- штангенциркуль ШЦ-П-250-0,1 (рег № 22088-07);
-
- термометр цифровой малогабаритный ТЦМ 9410 с термопреобразователем ТТЦ 01-350-1 (рег. № 32156-06), диапазон (-50 оС...+350 оС), погрешность менее ±0,15 0С.
Изготовитель
Фирма TransTech System, Inc. (США).
Адрес: 1594, State Street,. Schenectady, New York 12304, USA.
Тел./факс: (518) 370-5538, http://www.transtechsys.com.
Заявитель
ООО «Компания Би Эй Ви»
Адрес: 115211, г. Москва, Каширское ш., д. 51, корп. 5, офис 387.
Тел./факс: (495) 221-04-33. E-mail: info@bavcompany.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Приборы PQI/SDG представляют собой портативные устройства, состоящие из корпуса, в котором размещены электронный модуль и дисплей. Внешний вид приборов PQI/SDG приведен на рисунке 1.

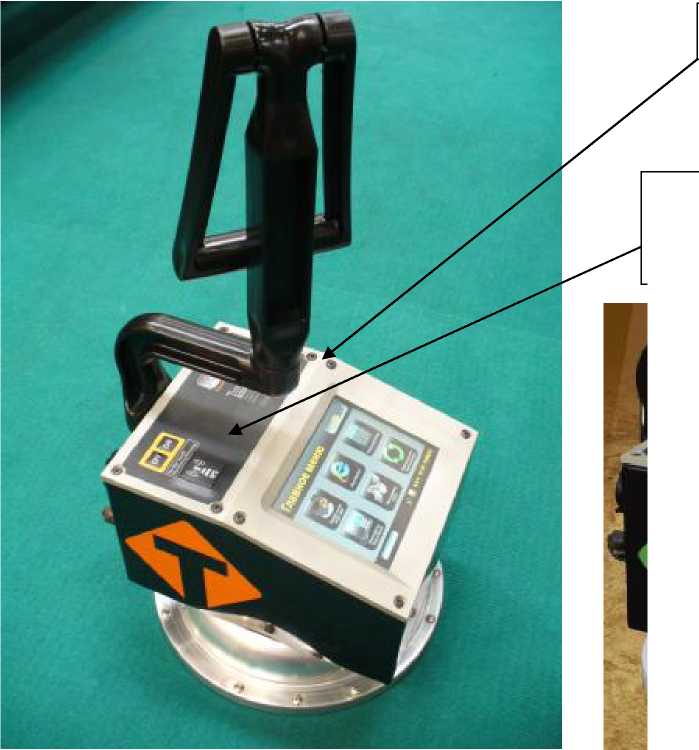

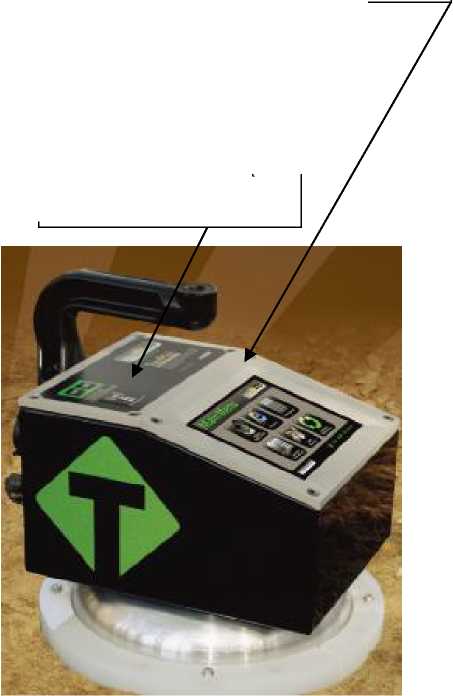

Рисунок1 - Внешний вид приборов PQI/SDG (слева - модель PQI, справа -модель SDG).
Места опломбирования
Место нанесения знака утверждения типа
Принцип действия приборов PQI/SDG основан на зависимости между диэлектрической проницаемостью и плотностью материала покрытия (асфальтобетонного или грунтового). При измерениях прибор устанавливается своим основанием на ровную поверхность исследуемого дорожного покрытия и электронный блок прибора генерирует сигналы, которые излучаются в виде электромагнитной волны передающей антенной, расположенной в основании прибора. Сигналы, искаженные при прохождении через материал исследуемого дорожного покрытия, улавливаются приемной антенной, также расположенной в основании прибора. Искажения сигнала, вызванные импедансом материала покрытия, анализируются с помощью электронной схемы и преобразуются в значения плотности покрытия. Результаты измерений плотности покрытия отображается на дисплее.
Модели приборов PQI и SDG различаются областью применения: модель PQI применяется для асфальтобетонных дорожный покрытий, SDG - для грунтовых.
Для приборов модели PQI на дисплее отображается также температура асфальтобетонного покрытия, измеряемая встроенным ИК-датчиком температуры. Для приборов модели SDG на дисплее кроме значения плотности покрытия отображается также значение влажности материала покрытия.
Комплектность приборов PQI/SDG приведена в таблице 4. Таблица 4
Наименование |
Обозначение |
Количество |
Примечание |
Прибор для измерений плотности дорожного покрытия
|
PQI SDG |
1 шт. |
Модель поставляется в соответствии с заказом |
Футляр для хранения и транспортировки |
1 шт. | ||
Рукоятка PQI или SDG |
1 шт. |
В соответствии с заказом | |
Зарядное устройство для аккумуляторных батарей от 120/220 В переменного тока |
1 шт. | ||
Автомобильное зарядное устройство от 12 В постоянного тока |
1 шт. | ||
Аккумуляторные батареи |
3 комплекта | ||
Тарировочная пластина |
1 шт. | ||
Шнур DC |
1 шт. | ||
Шнур AC |
1 шт. |
Наименование |
Обозначение |
Количество |
Примечание |
Руководство по эксплуатации |
PQI-001.12РЭ или SDG-001.12 РЭ |
1 экз. |
В соответствии с заказом |
Методика поверки |
PQI/SDG-001.12МП |
1 экз. |
приборов PQI/SDG приведены в таблице 3. Таблица 3
Наименование характеристики |
Значения | |
Модель PQI |
Модель SDG | |
Диапазон измерений плотности дорожного покрытия, кг/м3 |
От 1280 до 3200 | |
Пределы допускаемой относительной погрешности измерений плотности дорожного покрытия, % |
± 2 | |
Диапазон измерений коэффициента уплотнения, % |
0,4 ... 0,99 | |
Пределы допускаемой относительной погрешности измерений коэффициента уплотнения, % |
± 2 | |
Диапазон измерений температуры поверхности асфальтобетонного о покрытия, С |
от минус 20 до 180 |
- |
Пределы допускаемой абсолютной погрешности измерений температуры поверхности асфальтобетонного покрытия, оС |
± 3 |
- |
Диапазон измерений влажности грунта, % |
- |
от 0 до 30 |
Пределы допускаемой абсолютной погрешности измерений влажности грунта, % |
- |
± 2 |
Напряжение питания аккумулятора, В |
от 6,5 до 8,4 | |
Потребляемая мощность, Вт, не более |
45 | |
Габаритные размеры прибора, мм, не более | ||
- длина |
280 | |
- ширина |
280 | |
- высота |
305 | |
- высота с выдвинутой ручкой |
740 | |
- диаметр основания |
280 | |
Масса прибора, кг, не более |
6,5 | |
Условия эксплуатации: | ||
- температура окружающей среды, оС |
от минус 20 до+50 |
