Номер по Госреестру СИ: 53167-13
53167-13 Контроллеры противоаварийной защиты (ПАЗ) программируемые
(AADvance)
Назначение средства измерений:
Контроллеры противоаварийной защиты (ПАЗ) программируемые AADvance предназначены для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде сигналов силы постоянного тока, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов по различным законам регулирования на основе измерений параметров технологических процессов.
Внешний вид.
Контроллеры противоаварийной защиты (ПАЗ) программируемые
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 04.04.2018
Номер записи - 143055
ID в реестре СИ - 365455
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
AADvance, ПО модуль T9432,
Производитель
Изготовитель - Фирма "Rockwell Automation Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1708 от 2018.08.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Контроллеры противоаварийной защиты (ПАЗ) программируемые (AADvance)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
53167-13 Контроллеры противоаварийной защиты (ПАЗ) программируемые (AADvance) Фирма "Rockwell Automation Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
62594-15 Аппаратура (TIK-PLC) Общество с ограниченной ответственностью Научно-производственное предприятие «ТИК» (ООО НПП «ТИК») (РОССИЯ г. Пермь) |
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие «ТИК» (ООО НПП «ТИК»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53167-13 04.04.2018 |
Контроллеры противоаварийной защиты (ПАЗ) программируемые, AADvance Фирма "Rockwell Automation Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
53167-18 20.08.2024 |
Контроллеры противоаварийной защиты (ПАЗ) программируемые, AADvance Фирма "Rockwell Automation Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.
В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.
Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.
Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.
Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.
Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.
Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Аппаратура (TIK-PLC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Аппаратура (TIK-PLC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) контроллера можно разделить на 2 группы -встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей ввода/вывода контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).
Метрологические характеристики аналоговых модулей ввода/вывода, указанные в таблицах 2 и 3, нормированы с учетом ВПО.
Программные средства верхнего уровня (SCADA) содержат:
-
- серверную часть для сбора и передачи информации с контроллеров;
-
- клиентскую часть, устанавливаемую на АРМ, обеспечивающую визуализацию параметров;
-
- инженерную станцию для изменения технологического программного обеспечения, на которой находится ПО конфигурирования комплекса AADvance Workbench.
К внешнему программному обеспечению, не влияющему на метрологические характеристики, относится следующее ПО: AADvance Workbench, OPC portal server, RSView32 (серии 9301, 9305), FactoryTalk View ME (серия 9701) FactoryTalk View SE (серии 9701), FactoryTalk ViewPoint (серии 9522), FactoryTalk Historian SE (серии 9518). Оно позволяет выполнять:
-
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
-
- конфигурирование систем промышленной связи на основе стандарта Ethernet;
- программирование логических задач контроллеров на языках LD (Ladder Diagram), FBD (Function Block Diagram), ST (Structured Text), IL (Instruction List), SFC (Sequential Function Chart) в соответствии со стандартом МЭК 61131-3;
- тестирование проектов , выполнение пуско -наладочных работ и обслуживание готовой системы;
- установку парольной защиты от несанкционированного доступа.
Внешнее ПО не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Для защиты накопленной и текущей информации, конфигурационных параметров комплекса от несанкционированного доступа в контроллере предусмотрены меры технического и организационного характера: многоступенчатый механический (запираемые шкафы с ключами, доступ к которым имеют только сотрудники, прошедшие обучение обслуживанию и сопровождению системы и имеющие соответствующие сертификаты) и программный контроль доступа (шифрование данных и доступ по паролю с регистрацией успеха и отказа в доступе). По завершении настройки ПО на объекте создается конфигурация, соответствующая данному объекту, идентичность которой контролируется при проведении регламентных работ путем проверки контрольной суммы ПО по специальному алгоритму. Цифровой идентификатор (контрольная сумма) проверяется при установке ПО для каждого объекта.
Дополнительно применяется специальный физический электронный ключ, который используется для изменения управляющих конфигурационных параметров контроллера.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ВПО |
ПО модулей T9431, T9432 |
Не ниже 1 |
- |
- |
|
ВПО |
ПО модулей T9481, T9482 |
Не ниже 1 |
- |
- |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средства измерений наносится на титульный лист руководства по эксплуатации.
лист № 5 всего листов 6Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений приведён в руководстве по эксплуатации «Контроллер AADvance. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к контроллерам противоаварийной защиты (ПАЗ) программируемым AADvanceГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения»
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется в соответствии с МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов.
Методика поверки» с изменением № 1, утвержденным ГЦИ СИ ФГУП «ВНИИМС» 28.11. 2011г.
Перечень основных средств поверки: калибратор-вольтметр универсальный В1-28: диапазон 0-24 мА; AI= ± (0,006%I+0,002%IM).
Испытательный центр
Государственный центр испытаний средств измеренийФедеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»),
Контроллеры противоаварийной защиты (ПАЗ) программируемые AADvance (далее - контроллеры) могут использоваться в технологических процессах с критическими условиями, которые предъявляют жесткие требования к безопасности и непрерывности функционирования.
Принцип действия контроллеров заключается в измерении и измерительном преобразовании входного электрического сигнала в виде силы постоянного тока аналогоцифровым преобразователем (АЦП) в цифровой код, и в преобразовании выходных цифровых сигналов в сигналы силы постоянного тока цифро-аналоговым преобразователем (ЦАП). Контроллер AADvance разработан для обеспечения функциональной безопасности контролируемого технологического процесса. Отказоустойчивость контроллера достигается за счёт дублирования или троирования всех модулей - АЦП, ЦАП, процессорных. В состав каждого модуля входит блок диагностики и связи, обеспечивающий в течение каждого цикла измерений диагностику работы модуля и линий связи. При обнаружении сбоя выдаётся сигнал на отключение модуля.
Состав контроллера определяется заказом в соответствии с параметрами технологического объекта. Контроллер представляет собой модульную систему, состоящую из процессорных модулей, модулей ввода/вывода аналоговых и дискретных сигналов. Модули, установленные в шасси, объединяются шиной данных внутри шасси и локальной магистралью данных между шасси. Для организации отказоустойчивой сети применяется специализированный протокол безопасности SNCP на базе сети Ethernet. Для распределенного сбора данных и управления, обмена данными с операторским интерфейсом используются протоколы CIP, Modbus TCP, Modbus RTU. Для сбора данных и управления территориально распределенными технологическими объектами (системы SCADA) могут использоваться модемные коммуникации: телефонные, радио и волоконно-оптические линии.
В состав поставки, в зависимости от заказа, могут так же входить: панели оператора PanelView (серии 2711P, 2711C, 2711PC), станции оператора VersaView (серии 6180W/P, 6181P/F/H, 6182H, 6155R/F, 6186/M, 6189V, 6177R, 7477), программное обеспечение серверных станций OPC portal server, программное обеспечение для супервизорного управления и визуализации RSView32 (серии 9301, 9305), FactoryTalk View ME (серия 9701) FactoryTalk View SE (серии 9701), FactoryTalk ViewPoint (серии 9522).
Контроллер осуществляет измерение параметров объекта, прием аналоговых и дискретных сигналов, их обработку и управление объектом с помощью дискретных и аналоговых сигналов, а также реализует подключения к сетям и модемным коммуникациям.

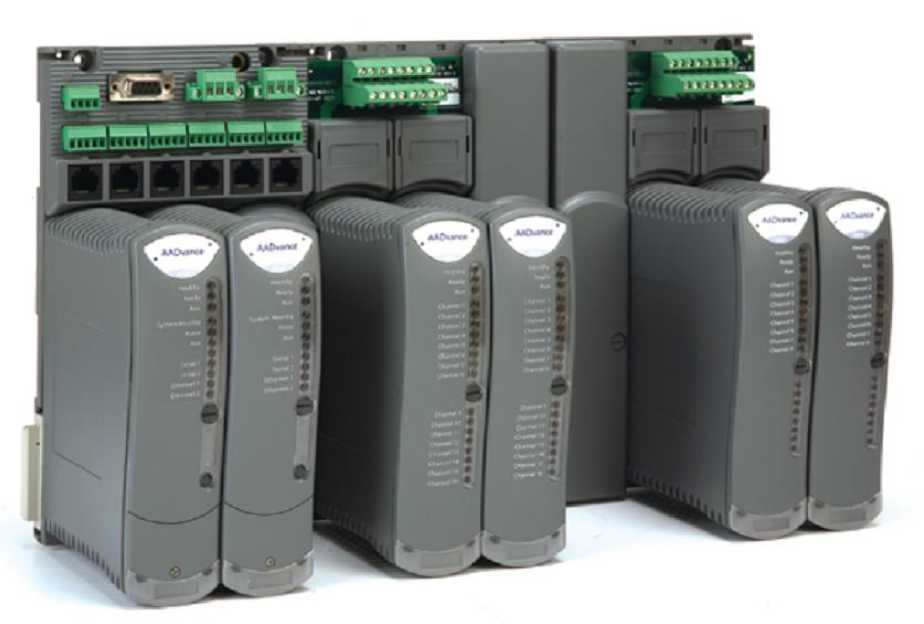

Общий вид контроллера представлен на рисунке 1.
Рисунок 1 - Контроллер AADvance
|
1WTTW» | |
|
жай "*ВК=> | |
|
■я ЛЕьгШр-у |
И 41 wi |
Комплектность поставки контроллера приведена в таблице 4.
Таблица 4
|
Обозначение |
Наименование |
Кол-во * |
|
AADvance серии 9000 |
Контроллер |
- |
|
AADvance Workbench |
Программное обеспечение для программирования контроллеров |
- |
|
OPC portal server |
Программное обеспечение для сервера |
- |
|
PanelView, PanelView Plus, PanelView Plus Compact, PanelView Component (серии 2711, 2711P, 2711C, 2711PC) |
Панели оператора |
- |
|
VersaView (серии 6180W/P, 6181P/F/H, 6182H, 6155R/F, 6186/M, 6189V, 6177R, 7477) |
Станции оператора |
- |
|
FactoryTalk View , RSView32 (серии 9301, 9305), FactoryTalk View ME и FactoryTalk View SE (серии 9701, 9522) |
Программное обеспечение для супервизорного управления и визуализации |
- |
|
Руководство по эксплуатации |
- |
1 |
* Конфигурация и состав контроллера определяются требованиями заказчика .
Метрологические характеристики контроллера приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики модулей аналогового ввода
|
Тип модуля |
Количество каналов |
Диапазон входного сигнала, I, мА |
Диапазон выходного сигнала (ед. наим. разряда) |
Пределы допускаемой основной абсолютной погрешности, мА |
Пределы допускаемого температурного коэффициента, мА/°С |
|
T9431 |
8 |
0 - 24 |
15 бит (0,98 мкА) |
±(0,01 + 0,22%*)) |
± (0,0003 + 0,01%*)) |
|
T9432 |
16 |
0 - 24 |
15 бит (0,98 мкА) |
±(0,01 + 0,22%*)) |
± (0,0003 + 0,01%*)) |
|
Примечание - *) относительно измеренного значения тока в мА | |||||
Таблица 3 - Метрологические характеристики модулей аналогового вывода
|
Тип модуля |
Количество каналов |
Диапазон входного сигнала (ед. наим. разряда) |
Диапазон выходного сигнала, I, мА |
Пределы допускаемой основной абсолютной погрешности, мА |
Пределы допускаемого температурного коэффициента, мА/°С |
|
T9481 |
3 |
15 бит (0,98 мкА) |
0,1 - 24 |
± (0,01 + 0,35%*)) |
± (0,0001 + 0,01%*)) |
|
T9482 |
8 |
15 бит (0,98 мкА) |
0,1 - 24 |
± (0,01 + 0,35%*)) |
± (0,0001 + 0,01%*)) |
|
Примечание - *) относительно измеренного значения тока в мА | |||||
Рабочие условия применения контроллеров:
-
- температура окружающей среды от минус 25 до +70 °C (нормальная температура (25 ± 2) °C);
-
- относительная влажность от 10 до 95 % без конденсата;
-
- температура окружающего воздуха при хранении и транспортировке от минус 40 до +85 °C.
Напряжение питания 24 В (от 18 до 32 В) постоянного тока.
Средний срок службы 25 лет.
