Сведения о средстве измерений: 53049-13 Прессы испытательные

Номер по Госреестру СИ: 53049-13
53049-13 Прессы испытательные
(C и L)

Назначение средства измерений:
Прессы испытательные «С» и «L» предназначены для измерений силы при проведении механических испытаний образцов бетонных материалов, образцов из цемента и сухих смесей на сжатие.

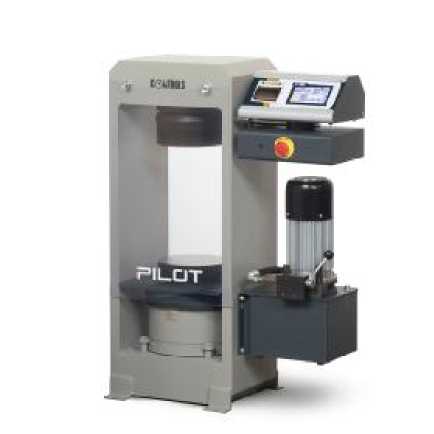

Внешний вид. Прессы испытательные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Прессы испытательные
Рисунок № 1

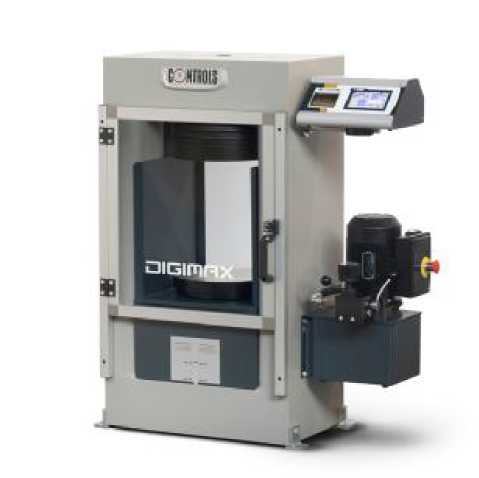

Внешний вид. Прессы испытательные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Прессы испытательные
Рисунок № 2

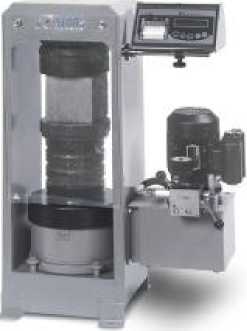

Внешний вид. Прессы испытательные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Прессы испытательные
Рисунок № 3

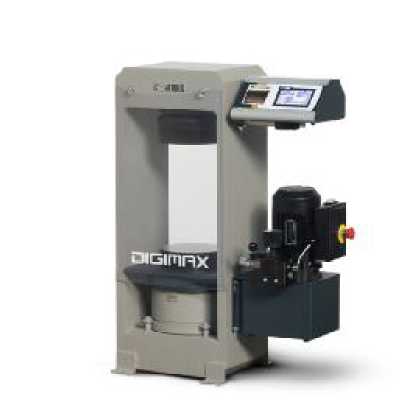

Внешний вид. Прессы испытательные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Прессы испытательные
Рисунок № 4

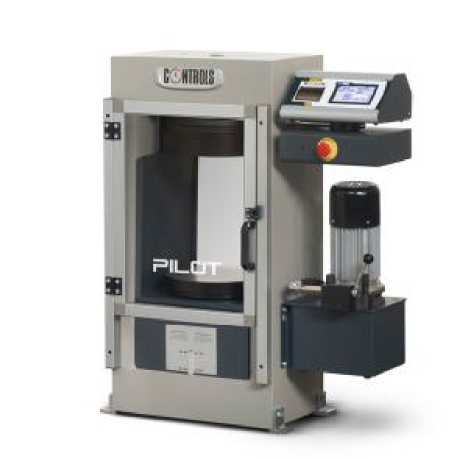

Внешний вид. Прессы испытательные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Прессы испытательные
Рисунок № 5

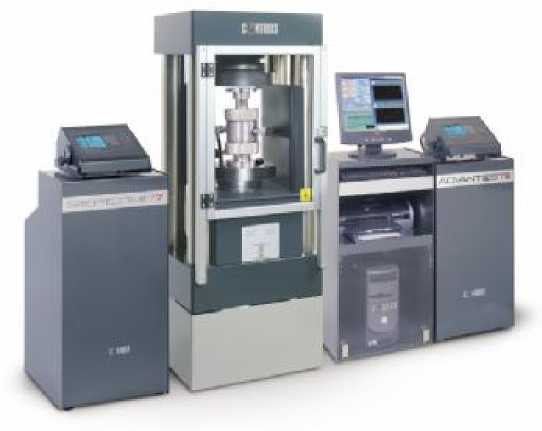

Внешний вид. Прессы испытательные, http://oei-analitika.ru рисунок № 6

Внешний вид.
Прессы испытательные
Рисунок № 6

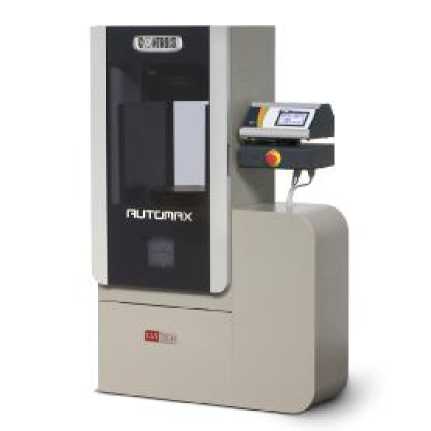

Внешний вид. Прессы испытательные, http://oei-analitika.ru рисунок № 7

Внешний вид.
Прессы испытательные
Рисунок № 7

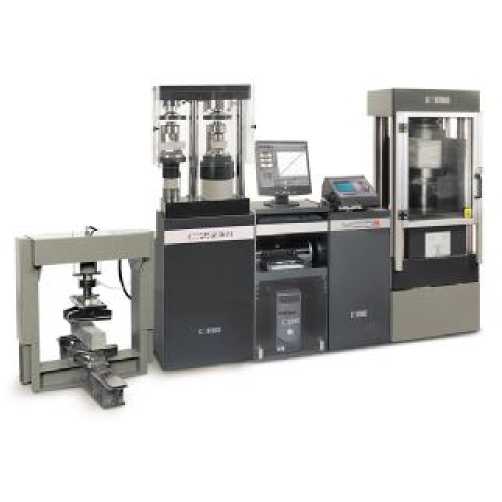

Внешний вид. Прессы испытательные, http://oei-analitika.ru рисунок № 8

Внешний вид.
Прессы испытательные
Рисунок № 8

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 02.02.2023
Номер записи - 142925
ID в реестре СИ - 365325
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

50-С23С02, 50-С13С02, 50-С13В02, 50-С13B02, 50-С0900/FR, 50-С 3422, 50-C66G2, 50-C47D02, 50-C46V2, 50-C46V-2, 50-C46D02, 50-C46B02, 50-C4442, 50-C4422, 50-C3422 (C34L2), 50-C23C02, 50-C13C02, "L" мод. 65-L28D12, "C" мод. 50-C23C02,

Производитель

Изготовитель - Фирма "Controls s.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

FA_2 Объём рынка поверки - подведы Росстандарта и сторонние организации за год

Бесплатный

Статистика

Кол-во поверок - 329
Выдано извещений - 4
Кол-во периодических поверок - 186
Кол-во средств измерений - 60
Кол-во владельцев - 70
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 2125 дн.

Приказы РСТ, где упоминается данный тип СИ

№456 от 2016.04.20 Приказ "О внесении изменений в Программу национальной стандартизации на 2016 год, утвержденную приказом Федерального агентства по техническому регулированию и метрологии от 18 января 2016 г. №18"

№311 от 2013.03.24 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 4333-13,53044-13,53045-13 по 53052-13,35818-13,35890-13,53053-13 по 53055-13,36036-13,53056-13 по 53083-13,18908-13,53084-13,53085-13,41822-13,53086-13 по 53095-13)

№1777 от 2016.11.28 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО АНК "Башнефть"

№2725 от 2017.12.06 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Сбербанк"

№200 от 2018.02.02 О продлении срока действия свидетельств об утверждении типа средств измерений

№2039 от 2018.09.25 О продлении срока действия свидетельств об утверждении типа

Наличие аналогов СИ: Прессы испытательные (C и L)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
53049-13 Прессы испытательные (C и L) Фирма "Controls s.r.l." (ИТАЛИЯ )	33528-06 Машины для испытания асфальтобетонных материалов (ДТС-06-50) ООО "ДОРТЕСТ" (РОССИЯ г.Одинцово)
53049-13 Прессы испытательные (C и L) Фирма "Controls s.r.l." (ИТАЛИЯ )	75844-19 Прессы испытательные (ДТС) ООО "Тестсистемы" (РОССИЯ г.Иваново)

Все средства измерений ООО "Тестсистемы"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
20349-00 01.11.2005	Прессы испытательные, UNIFRAME T108/A Фирма "Controls s.r.l." (ИТАЛИЯ )		1 год
22364-02 01.02.2007	Прессы испытательные, 65-L1301/SERCOMP Фирма "Controls s.r.l." (ИТАЛИЯ )		1 год
23902-02	Прибор, DYNATEST DTE1600 Фирма "Controls s.r.l." (ИТАЛИЯ )		1 год
23903-02	Прибор, ВИКА 63-L0028/1 Фирма "Controls s.r.l." (ИТАЛИЯ )		1 год
23904-02	Прибор автоматический, ВИКА 63-L0027/C Фирма "Controls s.r.l." (ИТАЛИЯ )		1 год
31010-06 01.02.2011	Прессы испытательные, UNIFRAME T108/E Фирма "Controls s.r.l." (ИТАЛИЯ )		1 год
33997-07 01.04.2012	Прессы испытательные, C и L Фирма "Controls s.r.l." (ИТАЛИЯ )		1 год
52485-13 08.12.2022	Прессы испытательные, UNIFRAME 70-T0108/E Фирма "Controls s.r.l." (ИТАЛИЯ )	ОТ	1 год
53049-13 02.02.2023	Прессы испытательные, C и L Фирма "Controls s.r.l." (ИТАЛИЯ )	ОТ	1 год

V_2 Кто поверит (по типу СИ)

Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.

Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Прессы испытательные (ДТС)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258)	РСТ	50-С23С02 50-С13С02 модификация 50-С13С02 C23C02	14	1	0	12	0	12	0	12
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265)	РСТ	мод. 50-C46B02 мод. 50-C46D02 50-C46D02	4	1	0	4	0	4	0	4
ООО "ТМС РУС" (RA.RU.312318)		мод. 65-L11G2/C мод. 50-С23С02 мод. 65-L11G2/С	3		0	0	0	0	0	0
ООО "ТОЧМАШСЕРВИС" (РОСС RU.0001.310385)		50-С46D02	2		0	2	0	2	0	2
ООО "ТЕСТИНТЕХ" (RA.RU.312099)		Пресс испытательный “С” модификация 50-С8455. модификация 50-С9842 модификация 50-С8455	7		0	6	0	1	0	1
ООО "КВАЛИТЕСТ" (RA.RU.312469)		модификация 50-C9842	1		0	0	0	0	0	0
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541)	РСТ	50-C66G2	2		0	2	0	2	0	2
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475)	РСТ	мод. 50-С23С02 Controls 50-C2302	4		0	3	0	3	0	2
ФБУ "УРАЛТЕСТ" (RA.RU.311249)	РСТ	L, мод. 65-L1342/LC "C" мод. 50-C23C02 "L" мод. 65-L28D12 мод. 65-L28D12 мод. 65-L1342/LC мод. 50-C23C02	16		0	13	1	12	0	11
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482)	РСТ	C и L	1		0	0	0	0	0	0
ООО "ВЕС" (RA.RU.311992)		Control 50-C46V-2	1		0	0	0	0	0	0
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)		Пресс испытательный 65L13V2 Пресс испытательный CONTROLS модель: С46002 Пресс испытательный 65-L1342/LC Пресс испытательный CONTROLS модель: C 4642 50-С23С02	12		0	0	0	0	0	0
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ	50-C46B02 50-C4422 модификации 50-C46D02	7		0	7	1	7	0	7
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ		4		0	0	0	0	0	0
ООО ИНСТИТУТ «СТРОЙСТАНДАРТ» (RA.RU.312911)		65-L28D12 50-С46D02 50-C4442 C34L2 50-C3422 (C34L2) 50-С23С02 (C4442)	6		0	6	0	6	0	6
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	С040PN132 C и L C4642 1000kN L1342/LC L1342/LC 300kN C040PN	10		0	10	0	10	0	10
АНО "ЦНИЭС" (RA.RU.310470)		Controls C43/2 DIGIMAX3 50-C13C02 C43/2 50-С 3422 C40/G С 43/2 50-С3422 50-С46D02 65-L28D12 С43/2	10		0	10	0	8	0	8
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195)		50-С3422 50-C46V2 С 50-С3422 С 50-С46D02 L 65-L28D12 С 50-С13В02 С, мод. 50-С13В02 С, мод. 50-С46D02 С, мод. 50-С3422 С, мод. 50-С46V2 С, мод. 50-С56V2 50-C46D02 65-L28D12 50-С13В02 50-С46V2 50-С46D02 50-С13B02	25	1	0	20	0	9	0	6
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219)	РСТ	Нет модификации	1		0	0	1	0	0	0
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	мод. 65-L28D12 мод. 50-C4442 мод. 50-C3422 мод. 50-С3422	14	1	0	14	0	13	0	13
ООО "КВАЗАР" (RA.RU.310696)		С46D02 С34L2 50-С9842 мод.50-C23C02 50-C23C02	5		0	5	0	3	0	3
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	65 L28D12	3		0	3	0	3	0	3
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576)	РСТ	Control C8422	3		0	3	0	3	0	3
ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502)	РСТ	50-С3422 C и L	5		0	3	0	5	0	3
ФБУ "Краснодарский ЦСМ" (RA.RU.311441)	РСТ	мод. 65-L28D12	1		0	0	0	1	0	0
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	L мод. 65-L28D12 65-L28D12 мод. 50-С13С02	5		0	4	0	2	0	2
ФБУ «Приморский ЦСМ» (RA.RU.311500)	РСТ	C и L	2		0	0	0	0	0	0
ФБУ «Пермский ЦСМ» (RA.RU.311363)	РСТ	нет данных	4		0	0	0	0	0	0
Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310)	РСТ	C и L	2		0	0	0	0	0	0
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503)	РСТ	C и L	1		0	0	0	1	0	0
ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505)	РСТ	мод. C-12	1		0	1	0	1	0	1
ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500)	РСТ	C3422	2		0	2	0	2	0	2
ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541)		нет данных C и L	3		0	0	0	0	0	0
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	C и L модификация 65-L1342/LC 50-C47D02 модификация 65L13V2 модиикация: C46D02 мод. 50С62С22 мод. 50-С0900/FR модификация: 65-L1342/LC мод. 65-L18С12 мод. 50-С13С02 модификация: C46D02 50-С0900/FR 50C62C22 65-L1342/LC 65-L18C12 50-C13C02 50-C46D02 65-L13V2 50-С8422, модель: 50-С8422/C 50-С8422, модель C47Z00 C4642	28	3	0	28	1	16	0	16
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429)	РСТ	С 46V2, CONTROLS C46V2 CONTROL 50-C46V-2 С 25С02 50-С46V-2 C46V2, CONTROLS 50-C46V-2 C 25С02	12	1	0	11	0	10	0	9
ООО "ИСЛ и Метрология" (РОСС RU.0001.310332)		C и L 50-С46D02 65-L28D12 50-С3422	7		0	0	0	0	0	0
ООО "ТМС РУС" (RA.RU.312318)		мод. 50-С23С02 мод. 65-L11G2/С	3		0	2	0	2	0	1
ООО "МЕТЭК" (RA.RU.311259)		50-С3422	2		1	1	0	1	0	1
ФБУ "Тверской ЦСМ" (RA.RU.311253)	РСТ	Controls	4	1	0	4	0	0	0	0
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392)	РСТ		4		0	0	0	0	0	0
ФБУ "УРАЛТЕСТ" (RA.RU.311249)	РСТ	"L" мод. 65-L28D12 L, мод. 65-L1342/LC	5		0	0	0	0	0	0
ФБУ "Краснодарский ЦСМ" (RA.RU.311388)	РСТ	C и L, мод. 65-L27C02 (L11G2/C, L1142); 65-L28C12	5		0	0	0	0	0	0
ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500)	РСТ	KE-200 50-С4422 50-С3422	4		0	0	0	0	0	0
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195)		Пресс испытательный 65-L11G2/C Пресс испытательныймод. 50С-3422 Пресс испытательный Пресс испытательный 50-С4422 Пресс испытательный 50-С46D Пресс испытательный мод. 50-C3422 Пресс испытательный C3422 Пресс испытательный мод. 50-(C56V2 Пресс испытательный мод. 50-C46V2 Пресс испытательный «С», мод. 50-С46D02 Пресс испытательный «С», мод. 65-L28D12 Пресс испытательный С, мод. 50-С13B02 Пресс испытательный С, мод. 50-С3422	13		0	0	0	0	0	0
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475)	РСТ	Controls 50-C23023	1		0	0	0	0	0	0
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	С С (за один диапазон)	2		0	0	0	0	0	0
ООО "МЕТЭК" (RA.RU.311259)		50-С3422 50-С46D02	7		0	0	0	0	0	0
ООО "ТЕСТИНТЕХ" (RA.RU.312099)		50-С9842 модификация 50-С9842 модификация 50-С68D02	4		0	0	0	0	0	0
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258)	РСТ	50-С23С02 50-С13С02	4		0	0	0	0	0	0
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	L1342/LC 300 kN С4642 1000 kN L1342/LC	6		0	0	0	0	0	0
ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (18)	РСТ	Прессы испытательные	2		0	0	0	0	0	0
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	65-L28D12	1		0	0	0	0	0	0
ФБУ «Забайкальский ЦСМ» (RA.RU.311502)	РСТ	C и L	2		0	0	0	0	0	0
ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407)	РСТ		1		0	0	0	0	0	0
ФБУ «Тюменский ЦСМ» (RA.RU.311494)	РСТ	C и L	2		0	0	0	0	0	0
ФБУ "Тверской ЦСМ" (RA.RU.311253)	РСТ		1		0	0	0	0	0	0
ФБУ «УРАЛТЕСТ» (RA.RU.311249)	РСТ	C и L	1		0	0	0	0	0	0
ФБУ «Нижегородский ЦСМ» (RA.RU.311315)	РСТ	нет данных	6		0	0	0	0	0	0
ФБУ «Ростовский ЦСМ» (RA.RU.311306)	РСТ	нет данных C и L	6		0	0	0	0	0	0
Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48)	РСТ	нет данных	1		0	0	0	0	0	0
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406)	РСТ	нет данных	2		0	0	0	0	0	0
ФБУ «Челябинский ЦСМ» (RA.RU.311503)	РСТ	C и L	1		0	0	0	0	0	0
ФБУ "Краснодарский ЦСМ" (RA.RU.311441)	РСТ	65-L28D12 (L1352/LC) 65-L28D12	3		0	3	0	3	0	3
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		50-С3422 50-С46D02 50-С9842	6	1	1	5	0	4	1	3
ООО "ФОРТОТЕСТ" (RA.RU.314530)		модификация 50-C8422 модификация 50-C9842	1		0	1	0	0	0	0
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545)	РСТ	мод. 50-С 4632	1		0	1	0	1	0	1

Стоимость поверки Прессы испытательные (ДТС)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Краснодарский ЦСМ Краснодарский край	5398	10331
ФБУ Нижегородский ЦСМ Нижегородская область	7627	10331
Орловский филиал ФБУ Тульский ЦСМ Орловская область	3685	10331
Орловский филиал ФБУ Тульский ЦСМ Орловская область	4104	10331
ФБУ Пермский ЦСМ Пермский край	2320	10331

Программное обеспечение

Программное обеспечение предназначено для управления работой пресса испытательного, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение встроенное, установлено в блоке обработки и индикации, Разделение на метрологически значимую и незначимую части не предусмотрено разработчиком. Применённые средства защиты от преднамеренных и непреднамеренных изменений и несанкционированных модификаций соответствует уровню защиты «А» по МИ 3286-2010 . Идентификационные данные приведены в таблице 1.

Таблица 1

Модификации прессов	Наименование Программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора про граммного обеспечения
50-C3422 (C34L2) 50-C4422 (C44L2) 50-C5422 (C54L2)	WIZARD	WIZARD SYSTEM	1.00 и выше	-	-
50-С46В02 (C46L2, C4632) 50-С56В02 (C56L2, C5632) 50-C47B02 50-C57B02 50-С13В02 50-С23В02 50-С34В02 50-С25В02 50-С35В02	DIGIMAX 3	DIGIMAX 3 SYSTEM	2.00 и выше	-	-
50-С46С02 (C46G2, C4642) 50-С56С02 (C56G2,C5642) 50-C47C02 50-C57C02 50-C67C02 50-C68C02 (C66G2, C6642) 50-С13С02 (C34A2, C3442) 50-С23С02 (C44A2, C4442) 50-С34С02 50-С25С02 50-С35С02 65-L27C02 (L11G2/C, L1142) 65-L28C12 (L13G2/C, L1342/LC) 65-L18C12 (L12G2/C)	PILOT 4	PILOT4 SYSTEM	2.00 и выше	-	-
50-C46D02 (C46V2, C4652) 50-C56D02 (C56V2,C5652) 50-C68D02 (C66V2, C6652) 50-C47D02 50-C57D02 50-C67D02 65-L27D12 (L11V2, L1152) 65-L28D12 (L13V2, L1352/LC) 65-L18D12 (L12V2)	AUTOMAX 5	AUTOMAX 5 SYSTEM	2.00 и выше	-	-
50-С7022 50-С8422 50-С9842	AUTOMAX 5	AUTOMAX 5 SYSTEM	1.00 и выше	-	-

Лист № 6 Всего листов 10

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и в виде голографической наклейки на корпус пресса.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Сведения о методах измерений содержатся в руководствах по эксплуатации.

Нормативные и технические документы

ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»;

Техническая документация фирмы «CONTROLS S.R.L.», Италия.

Рекомендации по области применения:

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.

Лист № 10

Всего листов 10

Поверка

Осуществляется в соответствии с документом МП ТИнТ 59-2012 «Прессы испытательные «С» и «L». Методика поверки», утверждённым ГЦИ СИ ООО «ТестИнТех» 16.09.2012 г.

Основные средства поверки:

- рабочие эталоны (динамометры) 2-го разряда с 5=0,24 % в соответствии с ГОСТ Р 8.6632009 «Государственная поверочная схема для средств измерений силы»;

Изготовитель

Фирма: CONTROLS S.R.L.
Адрес: Via Aosta,6 - 20063 Cernusco s/N. (MI), Италия
Тел. +39-0292184.1

Заявитель

ЗАО «АВРОРА»,
Юр. Адрес: 117638, г. Москва, ул. Криворожская, д. 25, кв. 92. Почтовый адрес: 119071, г. Москва, а/я 33, ЗАО «Аврора» ИНН 7726033270

Испытательный центр

ГЦИ СИ ООО «ТестИнТех»,

Принцип действия прессов испытательных «С» и «L» основан на преобразовании давления в гидроцилиндре в электрический сигнал, пропорциональный измеряемой силе, с последующей его обработкой.

Прессы испытательные «С» и «L» (рисунок 1-8) состоят из нагружающего устройства с гидроцилиндром, насосной установки, системы быстрого подвода и системы управления, которые обеспечивают измерения силы при сжатии образцов испытуемых материалов. Система управления состоит из силоизмерительного датчика, блока обработки и индикации с программным обеспечением для обработки измерительной информации, управления нагружающим устройством и вывода результатов измерений на жидкокристаллический сенсорный дисплей.

Системы управления и быстрого подвода размещены в едином корпусе, на котором установлено нагружающее устройство.

Пресс имеют модификации 65-L27C02 (L11G2/C, L1142); 65-L28C12 (L13G2/C, L1342/LC); 65-L27D12 (L11V2, L1152); 65-L28D12 (L13V2, L1352/LC); 65-L18C12 (L12G2/C); 65-L18D12 (L12V2); 50-C3422 (C34L2); 50-C13B02; 50-C13C02 (C34A2, C3442); 50-C4422 (C44L2); 50-C23B02; 50-C25B02; 50-C23C02 (C44A2, C4442); 50-C25C02; 50-C46B02 (C46L2, C4632); 50-C47B02; 50-C46C02 (C46G2, C4642); 50-C47C02; 50-C46D02 (C46V2, C4652); 50-C47D02; 50C5422 (C54L2); 50-C34B02; 50-C35B02; 50-C34C02; 50-C35C02; 50-C56B02 (C56L2, C5632); 50-C57B02; 50-C56C02 (C56G2,C5642); 50-C56D02 (C56V2,C5652); 50-C57C02; 50-C57D02; 50C68C02 (C66G2, C6642); 50-C67C02; 50-C68D02 (C66V2, C6652); 50-C67D02; 50-C7022; 50C8422; 50-C9842, отличающиеся наибольшими и наименьшими пределами измерений нагрузки, длиной и высотой рабочего пространства, размерами опорных пластин, габаритными размерами, массой и типом системы управления и отображения результатов измерений: стрелочная, полуавтоматическая, автоматическая.

Внешний вид. Прессы испытательные (ДТС), http://oei-analitika.ru

Рис.1. Пресс испытательный мод. 50-C46D02 (C46V2, C4652); 50-C56D02

(C56V2,C5652); 50-C68D02 (C66V2, C6652); 50-047D02; 50-C57D02; 50-C67D02.

Рис.2. Пресс испытательный мод. 50-C46C02 (C46G2, C4642); 50-C56C02 (C56G2,C5642); 50C47C02; 50-C57C02; 50-C67C02; 50-C68C02.

Рис.3. Пресс испытательный мод. 50-C46B02 (C46L2, C4632); 50-C56B02 (C56L2, C5632);

50-C47B02; 50-C57B02.

Рис.4. Пресс испытательный мод. 50-C13C02 (C34A2, C3442); 50-C23C02 (C44A2, C4442);

50-С34С02; 50-С25С02; 50-С35С02.

Рис.5. Пресс испытательный мод. 50-С25В02, 50-С35В02

Рис.6. Пресс испытательный мод. 50-C3422 (C34L2); 50-C4422 (C44L2); 50-C5422 (C54L2).

Рис.7. Пресс испытательный мод. 50-C8422

Рис.8. Пресс испытательный мод. 50-C9842

1. Пресс испытательный «С» («L») - 1 шт.
2. Руководство по эксплуатации - 1 шт.
3. Методика поверки - 1 шт.

прессов испытательных «C» и «L» приведены в таблицах 2, 3, 4, 5, 6, 7.

Таблица 2

Модификация	65-L27C02 (L11G2/C, L1142)	65-L28C12 (L13G2/C, L1342/LC)	65-L27D12 (L11V2, L1152)	65-L28D12 (L13V2, L1352/LC)	65-L18C12 (L12G2/C)	65-L18D12 (L12V2)
Наибольшие пределы измерений нагрузки, кН	150/300	150/300	150/300	150/300	300	300
Наименьшие пределы измерений нагрузки, кН	1,5/30	1,5/30	1,5/30	1,5/30	30	30
Скорость увеличения нагрузки, кН/с	1/15	1/15	1/15	1/15	1/15	1/15
Дискретность отсчетного устройства силоизмерителя, кН	0,01/0,1	0,01/0,1	0,01/0,1	0,01/0,1	0,1	0,1
Высота рабочего пространства, мм	50/50	200/200	50/50	200/200	200	200
Ширина рабочего пространства, мм	220/220	220/220	220/220	220/220	220	220
Длина рабочего пространства, мм	165	165	165	165	165	165
Габаритные разме-	875;	844;	922;	890;	801;	862;
ры пресса, мм	333;	323;	337;	337	323;	344;
(длина, ширина, высота)	867	964	964	964	964	964

Таблица 3

Модификация	50-С3422 (C34L2)	50-С13В02	50-С13С02 (C34A2, C3442)	50-С4422 (C44L2)	50-С23В02	50-С25В02	50- С23С02 (C44A2, C4442)	50- С25С02	50-С46В02 (C46L2, C4632)
Наибольшие пределы измерений нагрузки, кН	1500	1500	1500	2000	2000	2000	2000	2000	2000
Наименьшие пределы измерений нагрузки, кН	150	150	150	200	200	200	200	200	2000
Максимальная скорость увеличения нагрузки, кН/с	70	70	70	70	70	70	70	70	70
Дискретность отсчетного устройства силоизмери-теля, кН	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1

Высота ра бочего пространства, мм	340	340	340	350	350	350	350	350	350
Размер опорных пластин, мм	0216	0216	0216	0216	0216	310х х510	0216	310х х510	0300
Длина рабочего пространства, мм	280	280	280	340	340	340	340	340	350
Габаритные	700,	700,	655,	770,	770,	770,	725,	725,	920,
размеры	415,	415,	375,	430,	430,	560,	410,	560,	440,
пресса, мм (длина, ширина, высота)	930	930	930	1000	1000	1000	1000	1000	1030

Таблица 4

Модификация	50-С47В02	50- С46С02 (C46G2, C4642)	50- С47С02	50C46D02 (C46V2, C4652)	50C47D02	50 C5422 (C54L2)	50-C34B02	50- C35B02	50 C34C02
Наибольшие пределы измерений нагрузки, кН	2000	2000	2000	2000	2000	3000	3000	3000	3000
Наименьшие пределы измерений нагрузки, кН	200	200	200	200	200	200	300	300	300
Максимальная скорость увеличения нагрузки, кН/с	70	70	70	70	70	100	100	100	100
Дискретность отсчетного устройства силоизмерителя, кН	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1
Высота рабочего пространства, мм	350	350	350	350	350	350	350	350	350
Размер опорных пластин, мм	310х х510	0300	310х х510	0300	310хх5 10	0300	0300	310х х510	0300
Длина рабочего пространства, мм	350	350	350	350	350	370	370	370	370
Габаритные разме-	920,	875,	875,	875,	875,	810,	810,	810,	765,
ры пресса, мм	600,	440,	600,	410,	592,	455,	455,	600,	455,
(длина, ширина, высота)	1030	1030	1030	1460	1025	1070	1070	1070	1070

Таблица 5

Модификация	50 C35C02	50-C56B02 (C56L2, C5632)	50- C57B02	50 C56C02 (C56G2, C5642)	50C56D02 (C56V2, C5652)	50 C57C02	50C57D02	50 C68C02 (C66G2, C6642)	50 C67C02
Наибольшие пределы измерений нагрузки, кН	3000	3000	3000	3000	3000	3000	3000	4000	4000
Наименьшие пределы измерений нагрузки, кН	300	300	300	300	300	300	300	400	400
Максимальная скорость увеличения нагрузки, кН/с	100	100	100	100	100	100	100	130	130
Высота рабочего пространства, мм	350	350	405	350	350	350	405	520	520
Размер опор ных пластин, мм	310х х510	0300	310х х510	0300	0300	310х х510	310х х510	310х х510	310хх5 10
Длина рабочего пространст-	370	370	370	370	370	370	370	425	425
ва, мм
Габаритные размеры прес-	765,	1010,	1010,	965,	980,	965,	965,	1070,	1165,
са, мм (длина,	600,	495,	625,	495,	465,	625,	625,	560,	697,
ширина, высота)	1070	1100	1100	1100	1460	1100	1097	1464	1500

Таблица 6

Модификация	50-C68D02 (C66V2, C6652)	50-C67D02	50-C7022	50-C8422	50-C9842
Наибольшие пределы измерений нагрузки, кН	4000	4000	5000	5000	5000
Наименьшие пределы измерений нагрузки, кН	400	400	15	15	15
Максимальная ско-
рость увеличения нагрузки, кН/с	130	130	130	130	130
Высота рабочего пространства, мм	530	530	520	520	520
Размер опорных пластин, мм	300x300	310x510	300	300	300
Длина рабочего пространства, мм	425	425	475	475	475
Габаритные размеры	1095,	1165,	470,	470,	470,
пресса, мм (длина,	560,	560,	410,	410,	410,
ширина, высота)	1500	1464	1000	1000	1000

Таблица 7

Пределы допускаемой относительной погрешности силоизмерителя, %	±1
Потребляемая мощность, не более, ВА	750
Питание от сети переменного тока:
напряжение, В	от 187 до 242
частота, Гц	от 49 до 51
Условия эксплуатации
температура окружающего воздуха, °С	от 10 до +40
влажность воздуха, не более, %	85
Средний срок службы, лет	8

Техническая поддержка
