Номер по Госреестру СИ: 53048-13
53048-13 Тестеры для аккумуляторных батарей
(PITE 3915)
Назначение средства измерений:
Тестеры аккумуляторных батарей PITE 3915 (далее - тестеры) - предназначены для измерения напряжения постоянного тока и электрического сопротивления.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 25.03.2018
Номер записи - 142924
ID в реестре СИ - 365324
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Тестер для аккумуляторных батарей PITE 3915, Тестер аккумуляторных батарей PITE 3915, Нет модификации, нет данных, Без модификации, PITE 3915,, PITE 3915, BT- 3915, -,
Производитель
Изготовитель - Фирма "PITE TECH. INC."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 102
Выдано извещений - 5
Кол-во периодических поверок - 48
Кол-во средств измерений - 23
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 5075 дн.
Приказы РСТ, где упоминается данный тип СИ
№2725 от 2017.12.06 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Сбербанк"
Наличие аналогов СИ: Тестеры для аккумуляторных батарей (PITE 3915)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PITE TECH. INC."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53048-13 25.03.2018 |
Тестеры для аккумуляторных батарей, PITE 3915 Фирма "PITE TECH. INC." (КИТАЙ ) |
ОТ |
1 год |
|
58905-14 31.10.2019 |
Анализаторы качества электрической энергии, PITE 3561 Фирма "PITE TECH. INC." (КИТАЙ ) |
ОТ |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Тестеры для аккумуляторных батарей (PITE 3915)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 7 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 10 | 0 | 8 | 3 | 7 | 0 | 7 | ||
| ФБУ «Удмуртский ЦСМ» (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КОМСОМОЛЬСКИЙ ЦСМ" (RA.RU.311461) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 21 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 0 | 12 | 1 | 7 | 0 | 7 | ||
| ООО "Комплект-Сервис" (RA.RU.310467) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Комсомольский ЦСМ» (70) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 1 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Тестеры для аккумуляторных батарей (PITE 3915)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2845 | 4224 |
|
ФБУ Липецкий ЦСМ Липецкая область |
6075 | 4224 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2802 | 4224 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2970 | 4224 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
3472 | 4224 |
Программное обеспечение
Тестеры имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования прибора и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сохранять и обрабатывать результаты измерений и является метрологически не значимым.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С» в соответствии МИ 3286-2010.
Таблица 1 - Характеристики ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
Встроенное |
Микропрограм ма |
- |
- |
- |
|
Внешнее |
Battery Tester Data View |
не ниже 7.13 |
- |
- |
Место пломбирования

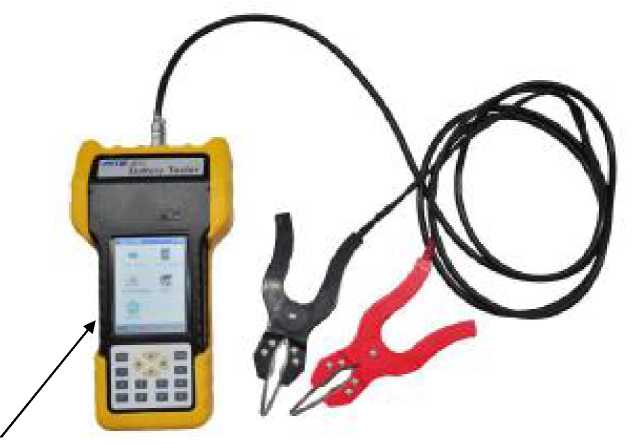

Рис. 1 - Внешний вид тестера
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом, а на переднюю панель приборов методом трафаретной печати со слоем защитного покрытия.
лист № 3 всего листов 4Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика (методы) измерений приведены в руководстве по эксплуатации «Тестер аккумуляторных батарей PITE 3915. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к тестерам-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. ГОСТ Р 53165-2008 «Батареи аккумуляторные свинцовые стартерные для автотракторной техники. Общие технические условия».
-
4. Техническая документация фирмы-изготовителя.
- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
Поверка
Поверкаосуществляется в соответствии с документом МП 53048-13 «Тестеры аккумуляторных батарей PITE 3915. Методика поверки», утвержденным ФГУП «ВНИИМС» в декабре 2013 г.
Основные средства поверки:
Калибратор универсальный 9100 (Госреестр СИ № 25985-09), диапазон воспроизведения напряжения постоянного тока от 0 до 1050 В, погрешность 0,004 %; диапазон воспроизведения электрического сопротивления от 0 до 400 МОм, погрешность 0,01 %.
Изготовитель
Фирма «PITE TECH. INC.», КНРАдрес: China, Shenzhen, Shekou Area, Chiwan, Shaodi rd.,
Chiwan Industrial Park, Chiwan, Bldg A, 4/F
Телефон: +86-755-2680 5759; Факс: +86-755-2688 0310
Сайт: www. pitetech. com
Заявитель
Общество с ограниченной ответственностью «ПремьерПроект» (ООО «ПремьерПроект»), поселок Малаховка.Адрес: 140030, Россия, Московская область, Люберецкий район, поселок Малаховка,
ул. Шоссейная, д. 40
Тел. (495) 927-02-57
Факс (495) 927-02-59
Сайт www.sv-pro.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия тестеров аккумуляторных батарей PITE 3915 заключается в преобразовании входного аналогового сигнала в цифровой сигнал в модуле АЦП, дальнейшей его обработке в модуле ЦПУ и отображении результатов измерений на жидкокристаллическом дисплее интерфейса пользователя.
Тестер представляет собой портативное переносное устройство с жидкокристаллическим сенсорным экраном и дополнительной клавиатурой. Измерение осуществляется при помощи тестового кабеля с двумя зажимами, которые подсоединяются к клеммам аккумуляторной батареи. Внутренняя память служит для хранения данных тестирования более 3000 элементов аккумуляторов. Также имеется внешняя память USB, позволяющая выгружать измеренные данные на персональный компьютер для дальнейшей обработки результатов тестирования.
Питание тестера осуществляется при помощи литиевого аккумулятора.
Таблица 3 - Комплектность
|
№№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Тестер аккумуляторных батарей PITE 3915 |
1 шт. |
|
2 |
Тестовые зажимы |
1 шт. |
|
3 |
Тестовые щупы |
1 шт. |
|
4 |
Адаптер питания |
1 шт. |
|
5 |
Компактная сумка |
1 шт. |
|
6 |
Преобразователь USB |
1 шт. |
|
7 |
Внешняя память USB |
1 шт. |
|
8 |
Руководство по эксплуатации совмещенное с паспортом |
1 экз. |
|
9 |
Методика поверки |
1 экз. |
|
10 |
Компакт-диск с программой Battery Tester Data View |
1 шт. |
Основные метрологические и технические характеристики приведены в таблице 2.
Метрологические характеристики нормированы с учетом влияния программного
обеспечения.
Таблица 2 - тестера
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения напряжения постоянного тока, В |
от 0 до 220 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,002^иизм + 6 е.м.р.) |
|
Диапазон измерения электрического сопротивления, мОм |
от 0 до 100 |
|
Пределы допускаемой основной абсолютной погрешности измерения электрического сопротивления, мОм |
±(0,01-RH3m + 6 е.м.р.) |
|
Источник питания |
Литиево-ионный аккумулятор |
|
Жидкокристаллический дисплей |
Сенсорный экран TFT 320x240 пикселей |
|
Рабочие условия применения:
|
от 0 до плюс 40 90 |
|
Срок службы, не менее, лет |
30 |
|
Габаритные размеры (длина*ширина*высота), мм, не более |
210x110x60 |
|
Масса, кг, не более |
2 |
|
Примечание: е.м.р. - единица младшего разряда; иизм, R^m - измеренное с помощью тестера значение входной величины. | |
