Номер по Госреестру СИ: 52983-13
52983-13 Приборы для измерения теплопроводности
(λ-Meter EP500e)
Назначение средства измерений:
Приборы для измерения теплопроводности l-Meter EP500e, (далее -приборы), предназначены для измерения теплопроводности строительных, теплоизоляционных и прочих материалов.

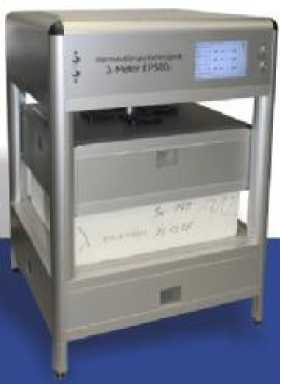

Внешний вид.
Приборы для измерения теплопроводности
Рисунок № 1
Общие сведения
Дата публикации - 09.12.2022
Срок свидетельства - 01.02.2028
Номер записи - 142854
ID в реестре СИ - 365254
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Прибор для измерения теплопроводности, Нет модификации, нет данных, C, B, A, -Meter EP500e,
Производитель
Изготовитель - Фирма "Lambda - Messtechnik GmbH Dresden"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 159
Выдано извещений - 1
Кол-во периодических поверок - 102
Кол-во средств измерений - 43
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№188 от 2018.02.01 О продлении срока действия свидетельств об утверждении типа средств измерений
№2990 от 2022.11.29 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
Наличие аналогов СИ: Приборы для измерения теплопроводности (λ-Meter EP500e)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
52983-13 Приборы для измерения теплопроводности (λ-Meter EP500e) Фирма "Lambda - Messtechnik GmbH Dresden" (ГЕРМАНИЯ ) |
34080-07 Измерители теплопроводности (ИТС-1) ООО Научно-производственное предприятие "Интерприбор" (РОССИЯ г. Челябинск) |
Все средства измерений ООО Научно-производственное предприятие "Интерприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36849-08 |
Приборы для измерения теплопроводности, λ-Meter EP 500 Фирма "Lambda - Messtechnik GmbH Dresden" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38824-08 |
Приборы для измерения теплопроводности, λ-Meter EP 500 Фирма "Lambda - Messtechnik GmbH Dresden" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52983-13 01.02.2028 |
Приборы для измерения теплопроводности, λ-Meter EP500e Фирма "Lambda - Messtechnik GmbH Dresden" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Измерители теплопроводности (ИТС-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 119 | 5 | 14 | 102 | 1 | 112 | 13 | 99 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 25 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 5 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители теплопроводности (ИТС-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в приборах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного комплекса. Программным образом осуществляется настройка приборов, выбор
режимов и установка параметров эксперимента, градуировка приборов, управление работой, обработка выходной информации, печать и запоминание результатов измерений. Приборы могут использовать двунаправленные интерфейсы Bluetooth (опциональный) или RS232 (базовый) для управления и дистанционного диагностирования.
Программное обеспечение приборов состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера.
Встроенное ПО приборов разработано изготовителем специально для решения задач измерения теплопроводности и идентифицируется при включении прибора путем вывода на экран наименования версии программного обеспечения.
Конструктивно прибор имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«ЕР500е firmware» |
«ЕР500е firm ware» |
от 1.10 до 2.99 |
*) |
- |
*) - Контрольная сумма не может быть рассчитана, так как ПО зашивается в прибор на стадии изготовления. Идентификация осуществляется только по номеру версии.
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью прибора.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус прибора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений приведены в документах «Прибор для измерения теплопроводности l-Meter EP500e. Руководство по эксплуатации» и «Программное обеспечение Прибора для измерения теплопроводности l-Meter EP500e “EP500 - Control Program”».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерения теплопроводности l-Meter EP500e моделей А, В, С
Техническая документация фирмы «Lambda - MeBtechnik GmbH Dresden», Германия.
Поверка
Поверка осуществляется по документу МП 2413-0026-2012 «Приборы для измерения теплопроводности l-Meter EP500e. Методика поверки», утвержденному ГСИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2012 г.Основные средства поверки:
- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, границы относительной погрешности ±3 %.
Заявитель
ООО «ЛабДепо»Юр. адрес 199178, г. Санкт-Петербург, Малый В.О. пр-кт, д. 15, Литер А, Помещение 2Н Почтовый адрес 197374, г. Санкт-Петербург, Торфяная дорога, д. 7, лит. Ф, БЦ "Гулливер-2", офис 323
Тел./Факс (812) 320-60-48; www.labdepot.ru, info@labdepot.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Регистрационный номер 30001-10Адрес 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14; e-mail: info@vniim.ru
Принцип действия прибора основан на абсолютном стационарном методе одномерного теплового потока через плоский слой.
В соответствии с этим методом плоский образец помещают между нижней и верхней измерительными пластинами, в которые вмонтированы нагреватели, создающие перепад температуры на образцах, и измерительные элементы. Измерительные пластины термостати-рованы с помощью элементов Пельтье. Измерение температуры на сторонах образца производят интегрировано по всей поверхности образца, обеспечивая, таким образом, высокую надежность измерения.
Прибор разработан по модульному принципу и полностью автоматизирован. Персональный компьютер с программным обеспечением осуществляет контроль и управление процессом измерения, а также аналитическую оценку результатов измерений. На дисплей выводятся следующие результаты:
-
- номер опыта;
-
- значение теплопроводности в мВт/(м\К);
-
- график зависимости значения теплопроводности от времени испытания;
-
- средняя температура образца в °С;
-
- высота образца в мм;
-
- стандартное отклонение измерений за последние 10 минут.
Тепловое сопротивление рассчитывается как отношение высоты образца к теплопроводности. Прибор выпускается в трех модификациях А, В, С, различающиеся метрологическими характеристиками.
Внешний вид прибора показан на рисунке 1.
Рис.1
- прибор для измерения теплопроводности l -Meter EP500e 1 шт .
-
- CD-ROM с программой “EP500 - Control Program” 1 шт.
-
- шнур питания 1 шт.
-
- кабель связи через интерфейс RS232 1 шт.
-
- адаптеры для связи через Bluetooth (опционально) 1 компл.
-
- руководство по эксплуатации 1 шт.
-
- методика поверки МП 2413-0026-2012 1 экз.
|
Наименование характеристики |
Модификации приборов | |||
|
l-Meter EP500e, модель А |
l-Meter EP500e, модель В |
l-Meter EP500e, модель С | ||
|
Диапазон измерений теплопроводности, Вт/(\г К), при температуре, °C |
от 0,02 до 0,25 от минус 10 до 50 |
от 0,02 до 2 от минус 10 до 50 | ||
|
Диапазон определения теплового сопротивления, м2-К/Вт |
от 0,25 до 5; дополнительно от 0,125 |
от 0,025 до 5 | ||
|
Пределы допускаемой относительной погрешности измерения теплопроводности, % |
± 5 | |||
|
Зона измерений теплопроводности, мм ширина, длина |
200; 200 |
250; 250 |
150;150 | |
|
Габаритные размеры измеряемого образца, мм ширина, длина |
Стандартные, 500; 500; Могут быть испытаны образцы произвольной длины; Минимальный размер образцов равен размерам зоны измерений | |||
|
высота, мм |
от 10 до 120; дополнительно от 5 до 200 мм | |||
|
Наименование характеристики |
Модификации приборов |
|
Режим работы |
Единичные измерения или серия из трех единичных измерений при различных выбранных произвольным образом значениях температуры |
|
Напряжение питания переменного тока, В; частота, Гц |
220±22; 50 |
|
Потребляемая мощность, Вт |
400 |
|
Г абаритные размеры, (высота, ширина, длина), мм, не более |
880, 630, 630 |
|
Масса, кг, не более |
85 |
|
Полный средний срок службы, лет |
10 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °С диапазон атмосферного давления, кПа диапазон относительной влажности воздуха, % |
от 15 до 25 от 84 до 106,7 от 30 до 80 |
