Номер по Госреестру СИ: 52897-13
52897-13 Шумомеры цифровые
(CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633)
Назначение средства измерений:
Шумомеры цифровые CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633 (далее -шумомеры) предназначены для измерений уровней звука, спектрального анализа измеряемых сигналов.

Внешний вид.
Шумомеры цифровые
Рисунок № 1

Внешний вид.
Шумомеры цифровые
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Шумомеры цифровые CEL-620, CEL-621 (A, B, C). Руководство по эксплуатации HB3340-02 РЭ», раздел № 4.
«Шумомеры цифровые CEL-630, CEL-631, CEL-632, CEL-633(A, B, C) Руководство по эксплуатации HB3356-02 РЭ», раздел № 4.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к шумомерам цифровым CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633
ГОСТ Р 53188.1-2010 «Шумомеры. Часть 1. Технические требования»;
ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика поверки»;
ГОСТ 8.038-94 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц - 100 кГц»;
ГОСТ Р 8.714-2010 «ГСИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний»;
Техническая документация фирмы «Casella CEL» (Великобритания).
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется по документу ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика поверки».
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Рег.№ 45344-10), пределы погрешности установки выходного напряжения ± 0,1 дБ;
- калибратор акустический 4231 (Рег № 39217-08), пределы погрешности задания уровня звукового давления ± 0,3 дБ;
- калибратор акустический универсальный 4226 (Рег . № 41570-09), пределы погрешности задания уровня звукового давления ±0,3 дБ;
Изготовитель
Фирма «Casella CEL» (Великобритания)Юридический адрес: Regent House, Wolseley Road, Kempston, Bedford, MK 42 7JY.
Почтовый адрес: Regent House, Wolseley Road, Kempston, Bedford, MK 42 7JY.
Телефон +44(0)1234 844100, +44(0)1234 841490.
E-mail: info@casellacel.com.
Заявитель
Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»),115054, г.Москва, Большой Строченовский пер. д. 23 В стр. 1.
Телефон (495) 221-62-13, факс (495) 221-62-16.
E-mail: info@testo.ru, web: www.testo.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri. ru
Конструктивно шумомер выполнен в едином пластиковом корпусе, две части которого соединены винтами. В корпусе расположена электронная плата управления, с подключенным к ней микрофоном и ЖК-дисплеем. В нижней части корпуса шумомера расположены разъемы mini-USB и разъем подключения внешних устройств 2,5 мм.
Принцип работы шумомеров основан на преобразовании конденсаторным микрофоном диаметром 1/2 дюйма поступающего акустического сигнала в электрический сигнал, с последующей обработкой встроенными фильтрами и выпрямлением на квадратичном детекторе с заданными постоянными времени. Результаты измерений отображаются на жидкокристаллическом дисплее.
Шумомеры выпускаются в шести модификациях: CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633. Каждая модификация может иметь три варианта конфигурации, которые обозначаются латинскими буквами A, B или С. Конфигурация «А» является базовой, без использования частотных фильтров. Конфигурация «B» оснащена октавным фильтром,
конфигурация «С» оснащена октавным и третьоктавным фильтрами.
Шумомеры имеют частотные характеристики A, C и Z, а также временные
характеристики F (быстро), S (медленно) и I (импульс) по ГОСТ Р 53188.1-2010. Предусмотрена функция сохранения результатов. Также предусмотрено параллельное измерение значений LAeq и LCeq. Для параметра Lavg есть возможность выбора порогового значения. Имеющаяся в шумомерах схема удержания позволяет регистрировать максимальные или минимальные значения измеряемых величин.
Шумомеры имеют разъём для подключения внешних регистрирующих приборов. Шумомер подключается к ПК через USB-порт и распознается в качестве стандартного USB-накопителя. Результаты измерений из памяти прибора могут быть представлены на компьютере в удобном для изучения виде с помощью программного обеспечения. Основные функциональные отличия моделей приведены в таблице 2.
Шумомеры комплектуются элементами питания АА и противоветровой защитой, предусмотрена установка на штатив.
Внешний вид шумомера приведен на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения наклейки со знаком утверждения типа приведены на рисунке 2.

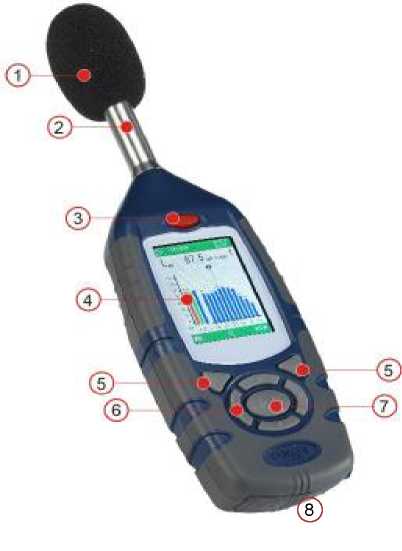

1 - Противоветровая защита, 2 - Встроенный предусилитель, 3 - Кнопка ВКЛ./ВЫКЛ., 4 -Дисплей, 5 - Программные кнопки, 6 - Кнопки курсора навигации, 7 - Кнопка Запуск/Остановка (Run/Stop), 8 - Разъемы для подключения внешних устройств
Рисунок 1

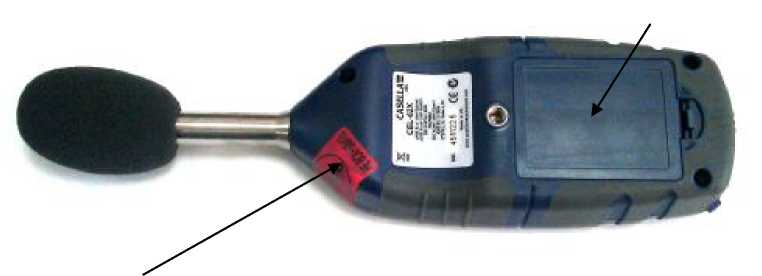

Место нанесения наклейки со знаком утверждения типа

Место пломбировки
Рисунок 2
Программное обеспечение (ПО)Для управления режимами работы шумомеров и обработки измерительных сигналов применяется внутреннее (встроенное) программное обеспечение (ПО). ПО устанавливается при изготовлении шумомеров и не имеет возможности считывания и модификации.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
CEL-600 series |
196023А(В,С)- 07-00.ebn |
023-07 |
6F1751CB |
CRC-32 |
Значимой частью номера версии ПО являются первые три цифры. Остальные цифры в номере означают модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей показаний и т.п.) или устранениях незначительных программных дефектов.
Метрологически значимая часть ПО шумомеров и измеренные данные достаточно защищены путем записи бита защиты при программировании микропроцессора в процессе производства приборов, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
шумомеров приведены в таблице 2.
Таблица 2
Наименование параметра или характеристики |
CEL-620 CEL-621 |
CEL-630 CEL-631 |
CEL-632 CEL-633 |
Класс точности |
Класс 1 по ГОСТ Р 53188.1 Класс 0 по ГОСТ Р 8.714- |
-2010 2010 | |
Диапазоны измерений уровня звука, дБ |
от 20 до 140 | ||
Пределы допускаемой абсолютной погрешности измерений уровня звука, дБ |
±0,7 | ||
Частотные характеристики |
A, C, Z | ||
Временные характеристики |
S, F, I | ||
Диапазон частот цифровых октавных фильтров, Гц |
от 16 до 16000 | ||
Диапазон частот цифровых третьоктавных фильтров, Гц |
от 12,5 до 20000 | ||
Уровень собственных шумов, дБ, не более |
22 |
20 | |
Напряжение питания постоянного тока, В |
от 9 до 14 |
Потребляемая мощность, Вт, не более |
3,5 3,5 |
2,1 | |
Габаритные размеры (длина/ширина/высота), мм, не более |
212/72/31 | ||
Масса (с элементами питания), кг, не более |
0,310 |
0,340 | |
Рабочие условия эксплуатации (заявленные
|
изготовителем): от минус 10 до 50 от 5 до 90 от 65 до 108 |
