Номер по Госреестру СИ: 52813-13
52813-13 Преобразователи виброскорости
(TM079VD-H-A0-B1)
Назначение средства измерений:
Преобразователи виброскорости TM079VD-H-A0-B1 (далее вибропреобразователи) предназначены для измерения параметров вибрации (виброскорость) корпусов подшипников вентиляторов охлаждения градирни на ОАО «ОГК-2» - Адлерская ТЭС» (Краснодарский край, г.Сочи).

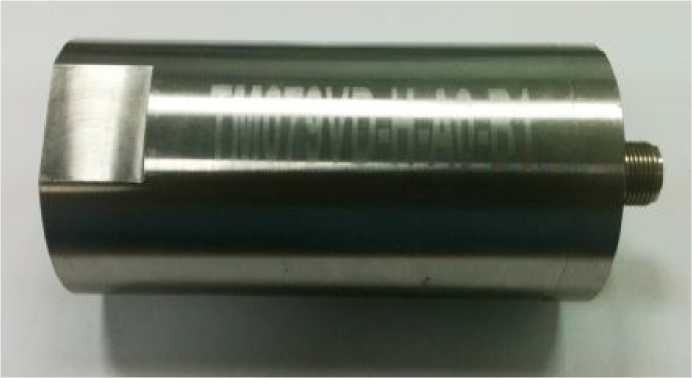

Внешний вид.
Преобразователи виброскорости
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на вибропреобразователь.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вибропреобразователям TM079VD-H-A0-B1
-
1. МИ 2070-90 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10-1 ^2-104 Гц.
-
2. Техническая документация фирмы.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории Филиала ОАО «ОГК-2» -Адлерская ТЭС» (Краснодарский край, г. Сочи).
Поверка
Поверка осуществляется в соответствии с ГОСТ Р ИСО 16063-21-2009 «Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем».Основные средства поверки:
-
- поверочная вибрационная установка 2 разряда по МИ 2070-90;
-
- мультиметр цифровой Agilent 34401А (г/р № 33921-07).
Изготовитель
Фирма «ProvibTech», СШААдрес: 11011 Brooklet Drive, Suite 300 Houston, TX. 77099, США
Тел. +1-713-830-7601; E-mail: pvt@provibtech.com
Преобразователи виброскорости являются преобразователями инерционного типа. Принцип работы преобразователей основан на преобразовании виброскорости в пропорциональный электрический сигнал. Вибропреобразователи состоят из первичного преобразователя и электронного блока, расположенных в едином корпусе, имеющем резьбу для подсоединения к контролируемому механизму, а так же разъем, для подключения к источнику питания и приемнику выходного сигнала.
Преобразователи виброскорости TM079VD-H-A0-B1 предназначены для работы в горизонтальном направлении и используются совместно с блоками преобразования DTM101, преобразующими сигнал от вибропреобразователя в токовый сигнал 4 - 20 мА.
Внешний вид вибропреобразователей, приведен на рисунке 1.
Рис. 1
Преобразователи виброскорости TM079VD-H-A0-B1 10 шт.
Зав. №№ 10PAD11CY001, 10PAD12CY001, 10PAD21CY001, 10PAD22CY001, 10PAD31CY001, 10PAD32CY001, 10PAD41CY001, 10PAD42CY001, 10PAD51CY001, 10PAD52CY001
Паспорт 10 экз.
Номинальный коэффициент преобразования на частоте 10 Гц, мВ/ммх-1 |
40 |
Отклонение коэффициента преобразования от номинального значения на частоте 10 Гц, %, не более |
± 10 |
Диапазон измерения виброскорости, мм/с |
От 0 до 100 вкл. |
Диапазон частот, Г ц |
От 0,5 до 20 вкл. |
Неравномерность амплитудно-частотной характеристики в диапазоне рабочих температур, дБ, не более |
± 3 |
Условия эксплуатации: диапазон рабочих температур, °С |
От минус 20 до 70 вкл. |
Габаритные размеры (диаметр х высота), мм |
62x140 |
Масса, кг, не более |
1,4 |
