Номер по Госреестру СИ: 52682-13
52682-13 Термопреобразователи сопротивления платиновые
(WTEX 7108)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые модели WTEX 7108 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких сред, не агрессивных к материалу защитного чехла ТС.

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели WTEX 7108ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории Филиала ОАО «ОГК-2» - Адлерская ТЭС» (Краснодарский край, г. Сочи).
Изготовитель
фирма Tematec GmbH, ГерманияАдрес: LohestraBe 37 D-53773 Hennef
www.tematec.de
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)ФГУП «ВНИИМС», г.Москва
Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки в защитном чехле из нержавеющей стали (1.4571), которая соединена с защитной соединительной головкой формы BUZ из алюминиевого сплава.
Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой, конструктивно выполненной для возможности подсоединения измерительного преобразователя. Внутри трубки размещены два ЧЭ с минеральной изоляцией проводов.
ТС имеют 3-х проводную схему соединения внутренних проводов с ЧЭ.

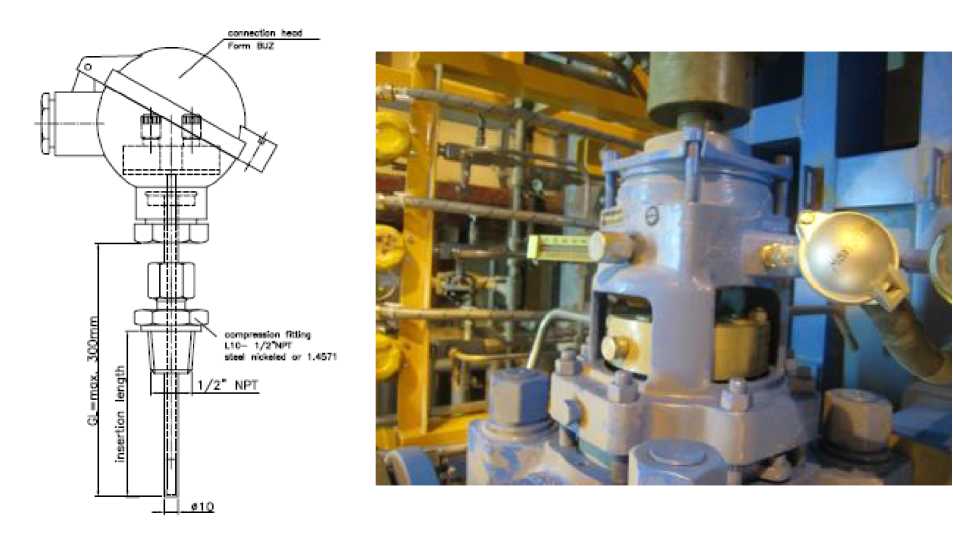

Чертеж и фото общего вида ТС представлены на рисунке 1.

Рис.1
Рабочий диапазон измеряемых температур, °С: .................от минус 40 до плюс 250
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571: ......................................Pt100
Температурный коэффициент ТС a, °C1:...............................................0,00385
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:...........................100
Класс допуска: ........................................................................................B
Допуск, °С:
............................................................................±(0,3 + 0,005Г|)
Электрическое сопротивление изоляции при температуре (25±10)°С и
относительной влажности воздуха от 30 до 80 %, МОм, не менее
Диаметр монтажной части ТС, мм
Рабочие условия эксплуатации:
-
- диапазон температур окружающей среды, °С:
..................от минус 40 до плюс 85
.........................................до 95
-
- относительная влажность, %: .....................
