Наименование

Программное обеспечение

Количество

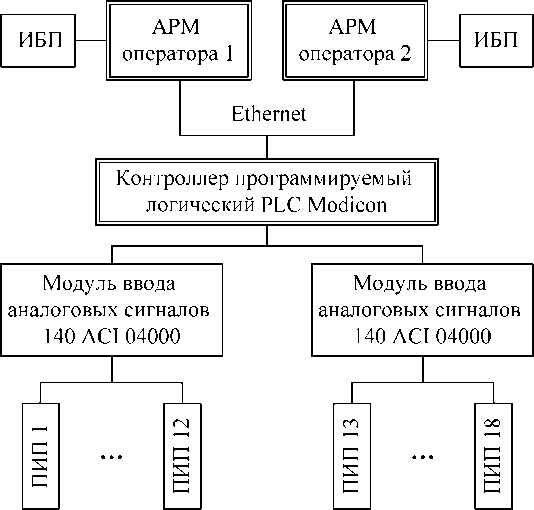

1 В состав АРМ оператора входят: компьютер, минимальные требования: процессор Intel Pentium (R), 4 CPU, 2,8 ГГц, 504 Мб ОЗУ, 40 Гб HDD, DVD-ROM, монитор 19'', клавиатура, мышь

Операционная система: Microsoft

Windows XP Professional Service Pack 2.

Прикладное ПО - SCADA-система Genesis Iconics.

СУБД SQL Server

2

2 Контроллер программируемый логический PLC Modicon

Система программирования PLC Concept

Programming Unit version 2.6 XL SR3

1

Наименование

Количество

1 Инструкция пользователя автоматизированной системы управления технологическим процессом аммиачной установки ОАО «Алтай-кокс»

1

2 Н320-РДА1.43.1 ОАО «Алтай-кокс». Автоматизированные системы управления объектами комплекса коксовой батареи № 5. Цех улавливания. Аммиачная установка. Рабочая документация

1

3 Система измерительная автоматизированной системы управления технологическим процессом аммиачной установки № 2 отделения охлаждения и конденсации коксового газа Цеха улавливания ОАО «Алтай-Кокс». Паспорт

1

4 МП 183-12 ГСИ. Система измерительная автоматизированной системы управления технологическим процессом аммиачной установки № 2 отделения охлаждения и конденсации коксового газа Цеха улавливания ОАО «Алтай-Кокс». Методика поверки

1

сигналом Метран-274

• 2) датчиков давления «Метран-100 »

• - относительная влажность при 25 °С, %

• - атмосферное давление, кПа

• 3) Комплексных и вычислительных компонентов ИС:

от минус 45 до 50;

от минус 40 до 70; до 80;

от 86 до 106,7.

• - температура окружающего воздуха, °С

• - относительная влажность при 25 °С, %

• - атмосферное давление, кПа

от 10 до 30;

до 95;

от 86 до 106,7.

Номер

ИК ИС

Наименование ИК ИС

Диапазон измерений физической величины, ед. измерений

Средства измерений, входящие в состав ИК ИС

Границы допускаемой основной погрешности ИК ИС

Границы допускаемой погрешности ИК Ж в рабочих условиях

Наименование, тип СИ

Номер в Госреестре СИ

Пределы допускаемой основной погрешности компонента ИК

Пределы допускаемой дополнительной погрешности компонента ИК

1

Температура воды в отстойнике 1

от 0 до

100 °С

Термопреобразователь с унифицированным выходным сигналом Метран-274

21968-05

g=±0,25 %

g=±0,25 % /10 °C

Д=±0,4 °C

Д=±2,1 °C

Контроллер программируемый логический PLC Modicon, серия Modicon TSX Quantum, модуль 140ACI04000 (Модуль

140 ACI 040 00)

18649-02

Y=±0,125 %

Y=±0,005 %/°C

2

Температура воды в отстойнике 2

от 0 до

100 °C

Термопреобразователь с унифицированным выходным сигналом Метран-274

21968-05

g=±0,25 %

g=±0,25 % /10 °C

Д=±0,4 °C

Д=±2,1 °C

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°C

3

Температура паров вверху аммиачной колонны 1

от 0 до

180 °C

Термопреобразователь с унифицированным выходным сигналом Метран-274

21968-05

g=±0,25 %

g=±0,25 % /10 °С

Д=±0,7 °C

Д=±3,7 °C

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°C

4

Температура паров вверху аммиачной колонны 2

от 0 до

180 °C

Термопреобразователь с унифицированным выходным сигналом Метран-274

21968-05

g=±0,25 %

g=±0,25 % /10 °C

Д=±0,7 °C

Д=±3,7 °C

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°C

5

Давление паров в кубе аммиачной колонны 1

от 0 до

1 кгс/см²

Датчик давления «Метран-100-

ДИ-1141»

22235-01

g=±0,5 %

g=±

Г         P 0

0,1 + 0,04 ^max

P ^{в 0}

%/10°С

g=±0,6 %

g=±2,6 %

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°C

6

Давление паров в кубе аммиачной колонны 2

от 0 до

1 кгс/см²

Датчик давления «Метран-100-

ДИ-1141»

22235-01

g=±0,5 %

g=±

Г         p ⁰

0,1 + 0,04 ^maX

P

^{в 0}

%/10°С

g=±0,6 %

g=±2,6 %

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°C

7

Давление паров вверху аммиачной колонны 1

от 0 до

0,6 кгс/см²

Датчик давления «Метран-100-

ДИ-1141»

22235-01

g=±0,5 %

g=±

^{Г        P}max ⁰

0,1 + 0,04 ^maX

P

^{в 0}

%/10°С

g=±0,6 %

g=±3,4 %

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°C

Номер

ИК ИС

Наименование ИК ИС

Диапазон измерений физической величины, ед. измерений

Средства измерений, входящие в состав ИК ИС

Границы допускаемой основной погрешности ИК ИС

Границы допускаемой погрешности ИК ИС в рабочих условиях

Наименование, тип СИ

Номер в Госреестре СИ

Пределы допускаемой основной погрешности компонента ИК

Пределы допускаемой дополнительной погрешности компонента ИК

8

Давление паров вверху аммиачной колонны 2

от 0 до

0,6 кгс/см²

Датчик давления «Метран-100-

ДИ-1141»

22235-01

g=±0,5 %

g=±

Г         P 0

0,1 + 0,04 ^max

P

l              ^{в 0}

%/10°С

g=±0,6 %

g=±3,4 %

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°С

9

Давление пара на установку

от 0 до

10 кгс/см²

Датчик давления «Метран-100-

ДИ-1151»

22235-01

g=±0,5 %

g=±

Г        P ⁰

0,1 + 0,04 ^maX

P

l              в 0

%/10°С

g=±0,6 %

g=±2,6 %

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°С

10

Объёмный расход аммиачной воды в колонну 1

от 0 до

45 м³/ч

Датчик давления «Метран-100-

ДД-1440»

22235-01

g=±0,5 %

g=±

^{Г        P}max ⁰

0,1 + 0,04 ^maX

P

l              в 0

%/10°С

g=±2,3 %

g=±2,3 %

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°С

11

Объёмный расход аммиачной воды в колонну 2

от 0 до

45 м³/ч

Датчик давления «Метран-100-

ДД-1440»

22235-01

g=±0,5 %

g=±

^{Г        P}max ⁰

0,1 + 0,04 ^maX

P

l              в 0

%/10°С

g=±2,3 %

g=±2,3 %

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°С

12

Массовый расход пара на аммиачную колонну 1

от 0 до

12,5 т/ч

Датчик давления «Метран-100-

ДД-1440»

22235-01

g=±0,5 %

g=±

^{Г        P}max ⁰

0,1 + 0,04 ^maX

P

l              в 0

%/10°С

g=±1,8 %

g=±1,8 %

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°С

13

Массовый расход пара на аммиачную колонну 2

от 0 до

12,5 т/ч

Датчик давления «Метран-100-

ДД-1440»

22235-01

g=±0,5 %

g=±

Г        P 0

0,1 + 0,04 ^maX

P

l              в 0

%/10°С

g=±1,8 %

g=±1,8 %

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°С

14

Массовый расход пара на установку

от 0 до 50 т/ч

Датчик давления «Метран-100-

ДД-1440»

22235-08

g=±0,5 %

g=±

Г         P 0

0,1 + 0,04 ^maX

P

l              в 0

%/10°С

g=±2,7 %

g=±2,7 %

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°С

15

Уровень жидкости в сборнике для розливов и сточных вод

от 0 до 4 м

Датчик давления «Метран-100-

ДИ-1141»

22235-01

g=±0,5 %

g=±

^{Г        P}max ⁰

0,1 + 0,04 ^maX

P

l              в 0

%/10°С

g=±0,6 %

g=±4,5 %

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°С

Номер

ИК ИС

Наименование

ИК ИС

Диапазон измерений физической величины, ед. измерений

Средства измерений, входящие в состав ИК ИС

Границы допускаемой основной погрешности ИК ИС

Границы допускаемой погрешности

ИК ИС в рабочих условиях

Наименование, тип СИ

Номер в Госреестре СИ

Пределы допускаемой основной погрешности компонента ИК

Пределы допускаемой дополнительной погрешности компонента ИК

16

Уровень надсмольной осветленной воды в сборнике 1

от 0 до 4 м

Датчик давления «Метран-100-

ДД-1440»

22235-01

g=±0,5 %

g=±

Г         P 1

0,1 + 0,04 ^max

P

l              ^{в 0}

%/10°С

g=±0,6 %

g=±3,3 %

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°С

17

Уровень надсмольной осветленной воды в сборнике 2

от 0 до 4 м

Датчик давления «Метран-100-

ДД-1440»

22235-01

g=±0,5 %

g=±

Г         p 1

0,1 + 0,04 ^maX p

l              в 0

%/10°С

g=±0,6 %

g=±3,3 %

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°С

18

Давление сжатого воздуха КИП на установку

от 0 до

10 кгс/см²

Датчик давления «Метран-100-

ДИ-1151»

22235-01

g=±0,5 %

g=±

^{Г        P}max ¹

0,1 + 0,04 ^maX

P

l              в 0

%/10°С

g=±0,6 %

g=±2,6 %

Модуль 140 ACI 040 00

18649-02

Y=±0,125 %

Y=±0,005 %/°С

Примечания

• 1) В таблице приняты следующие обозначения: Д - абсолютная погрешность; у - приведённая погрешность; P_max - максимальный верхний предел измерений для данной модели датчика давления «Метран-100», Р_В - верхний предел диапазона измерений датчика давления «Метран-100».

• 2) Для ИК ИС расхода расчёт границ допускаемой погрешности измерений выполнен для диапазона от 30 до 100 % от верхнего предела диапазона измерений расхода.

• 3) Допускается применение первичных измерительных преобразователей аналогичных типов, прошедших испытания в целях утверждения типа с аналогичными техническими и метрологическими характеристиками
