Функционально система состоит из измерительных каналов (измерения электрических сигналов и измерения акустического сигнала), канала формирования тестового акустического сигнала и канала управления.

Конструктивно в состав измерительных каналов входят первичные измерительные преобразователи и измерительные устройства. В качестве первичных измерительных преобразователей для измерений электрических сигналов используются пробники с высоким входным сопротивлением. В качестве первичных измерительных преобразователей для измерений акустического сигнала используются измерительные микрофоны. В качестве измерительного устройства для измерений электрических сигналов используется фильтр-усилитель Талис-УНЧ и блок БСП-М1, выполняющие функции селективного вольтметра переменного тока. В качестве измерительного устройства для измерений уровней звукового давления акустического сигнала используется блок БСП-М1, выполняющий функции шумомера.

Канал формирования тестового акустического сигнала включает в себя генератор акустического тестового сигнала, представляющий собой звуковую карту ПЭВМ, усилитель тестового сигнала, акустическую колонку.

Канал управления представляет собой ПЭВМ с программным обеспечением (ПО) «Талис-НЧ-Интерфейс» и ПО «Тритон-Интерфейс».

Связь между каналами осуществляется с помощью интерфейса USB.

Принцип действия систем основан на измерении напряжений переменного тока в технических средствах и отходящих от них линиях, возникающих в результате электроакустических преобразований (АЭП), вызванных взаимодействием ТС с тестовым акустическим сигналом, а также измерении звукового давления последнего.

Канал формирования тестового акустического сигнала генерирует тестовый акустический сигнал, который, распространяясь в воздушной среде и взаимодействуя с ТС, вызывает вторичные электрические сигналы АЭП. Измерительные каналы осуществляют анализ спектра и измеряют параметры во временной и частотной областях электрических сигналов и фоновых помех (шумов) на портах и отходящих от них линиях, а также параметры тестового акустического сигнала. Канал управления совместно со специальным ПО на основе полученных результатов измерений рассчитывает параметры для оценки защищённости ТС.

По условиям эксплуатации системы относятся к группе 3 по ГОСТ 22261-94, а также к группе 1.1 исполнения УХЛ по ГОСТ РВ 20.39.304-98 и предназначены для применения при рабочих температурах от 10 до 40 °С, относительной влажности воздуха до 80 % при 25 °С и атмосферном давлении от 630 до 800 мм рт. ст. (без предъявления требований к условиям транспортирования).

Фотография общего вида системы приведена на рисунке 1.

Схема пломбировки от несанкционированного доступа составных частей системы и обозначение мест для размещения наклеек приведены на рисунке 2а и 2б.

Рисунок 1 - Фотография общего вида системы

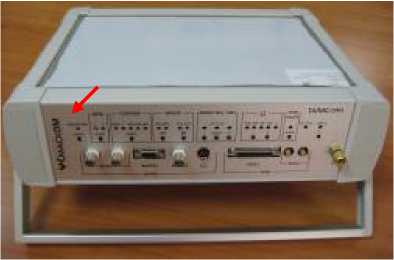

Рисунок 2а - Место для пломбировки от несанкционированного доступа

Рисунок 2б - Обозначение места для размещения наклейки

Комплект поставки приведен в таблице 2.

Таблица 2

Виды исследуемых линий: .................................................................. слаботочные линии;

................................. линии промышленной сети 220 В 50 Гц . Диапазон рабочих частот при измерении напряжений

переменного тока, кГц .................................................................................................. от 0,1 до 10.

Диапазон измерений напряжений переменного тока в слаботочных линиях при отношении «сигнал/шум» не хуже 3 дБ, В..................................................................... от 540^-8 до 0,3.

Диапазон измерений напряжений переменного тока в линиях промышленной сети при отношении «сигнал/шум» не хуже 3 дБ, В............................................................. от 3-10^-7 до 1,0.

Пределы допускаемой относительной погрешности измерений напряжений переменного тока при отношении «сигнал/шум» от 3 до 6 дБ, %

Пределы допускаемой относительной погрешности измерений напряжений переменного тока при отношении «сигнал/шум» от 6 до 15 дБ, %

Пределы допускаемой относительной погрешности измерений напряжений переменного тока при отношении «сигнал/шум» более 15 дБ, %

Пределы допускаемой относительной погрешности измерений частоты напряжения переменного тока, %..............................................................................................................±

Диапазон рабочих частот при измерении звукового давления, Гц ......... от 12,5 до 12500.

Диапазон измерений звукового давления, дБ относительно 20 мкПа............ от 25 до 128.

Пределы допускаемой погрешности измерений уровня звукового давления на частоте 1000 Гц, дБ относительно уровня 20 мкПа.............................................................................± 0,7.

Нелинейность   амплитудной   характеристики   при   измерении   звукового

давления, дБ .............................................................................................................................± 1,1.

Неравномерность частотной характеристики при измерении звукового давления: .....

стического шума не более 20 дБ отн. 20 мкПа), дБ, не более:

• - в диапазоне частот от 300 до 8000 Гц

• - в диапазонах частот от 88 до 300 Гц и от 8000 до 11200 Гц

Время непрерывной работы систем без ухудшения точностных характеристик, ч, не

менее

Общие характеристики

Габаритные размеры (длинахширинахвысота), мм, не более:

блока БСП-М1..........................................................................................170 х 60 х 35;

блока Талис-УНЧ .................................................................................341 х 275 х 135;

пробника для электросети ......................................................................140 х 200 х 40.

Масса, кг, не более:

блока БСП-М1

блока Талис-УНЧ

пробника для электросети

Напряжение питания от сети переменного тока частотой (50 ± 2) Гц, В от 198 до 242. Потребляемая мощность, В^А, не более

Рабочие условия эксплуатации:

температура окружающего воздуха, °С.................................................... от 10 до 40;

относительная влажность воздуха (при температуре 25 °С), %, не более

атмосферное давление, кПа.................................................................. от 84 до 106,7.
