Номер по Госреестру СИ: 52571-13
52571-13 Установки аэродинамические
(А-02)
Назначение средства измерений:
Установки аэродинамические А-02 (далее - А-02) предназначены для
воспроизведения скорости воздушного потока.
Внешний вид.
Установки аэродинамические
Рисунок № 1
Внешний вид.
Установки аэродинамические
Рисунок № 2
Внешний вид.
Установки аэродинамические
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на боковую панель А-02 методом наклейки и на титульный лист эксплуатационной документации методом печати.
Сведения о методиках измерений
Сведения о методиках измеренийМетодика прямых измерений изложена в руководстве по эксплуатации на «Установки аэродинамические А-02».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам аэродинамическим А-021 ГОСТ 8. 542-86 « ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
2 Технические условия ТУ-4311-001-80705693-2012.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений- оказание услуг по обеспечению единства измерений.
Поверка
Поверкаосуществляется по МП-2550-0207-2012 «Установки аэродинамические А-02. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева » 31.10. 2012 г.
Основное средство поверки: измеритель скорости лазерный доплеровский ЛАД-015, пределы допускаемой погрешности ± 0,5 %.
Лист № 4 всего листов 4
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева». Адрес: 190005, Санкт -Петербург , Московский пр., 19,тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия А-02 заключается в создании в аэродинамической трубе воздушного потока, который воздействует на измерительный преобразователь поверяемого средства измерений, устанавливаемого в измерительном участке аэродинамической установки.
Воздушный поток создается осевым вентилятором (двигатель с крыльчаткой), который управляется частотным преобразователем. Установка заданной скорости производится с помощью электронного блока управления. Зависимость скорости воздушного потока от частоты вращения вентилятора определяется с помощью эталонного анемометра (измерителя скорости воздушного потока).
А-02 в зависимости от заказа могут иметь встроенный эталонный анемометр. А-02, не имеющие встроенного анемометра, могут использоваться для измерений скорости воздушного потока анемометр, находящийся в Реестре средств измерений РФ и имеющий диапазон измерений и погрешность не хуже указанных в таблице 1.
А-02 состоят из механического модуля, частотного преобразователя и блока электронного управления.
Механический модуль состоит из асинхронного двигателя, крыльчатки, рабочей камеры, сопла, изготовленного по профилю проф. Витошинского, станины, защитного кожуха.
Достижение и поддержание заданной скорости потока осуществляется блоком электронного управления. Блок электронного управления выполняет расчет необходимой скорости вращения асинхронного двигателя, выдает команду для установки угловой скорости вращения крыльчатки частотному преобразователю, обеспечивая, таким образом, стабильность скорости потока воздуха.
Точное значение скорости потока определяется эталонным анемометром и отображается на индикаторе блока управления.
Включение А-02 осуществляется через выключатель-автомат. Эталонный анемометр подключается к блоку управления.
Установки аэродинамические А-02 могут поставляться в одной из трёх модификаций:
А-02н - низкоскоростная прямоточная установка аэродинамическая (скорость до 3 м/с) см. рисунок 1.
А-02в - высокоскоростная прямоточная установка аэродинамическая (скорость до 30 м/с) см. рисунок 2.
А-02з - установка аэродинамическая замкнутого типа (скорость до 30 м/с) см. рисунок 3.
Низкоскоростная прямоточная установка аэродинамическая А-02н отличается наличием закрытой измерительной камеры.
Высокоскоростная прямоточная установка аэродинамическая А-02в отличается наличием открывающейся измерительной камеры для установки анемометров с габаритными размерами до 100 мм.
Лист № 2 всего листов 4 Аэродинамическая установка замкнутого типа А-02з отличается наличием открытой камеры для поверки анемометров.
А-02 не имеют программного обеспечения. Внешний вид А-02 показан на рисунке 1.

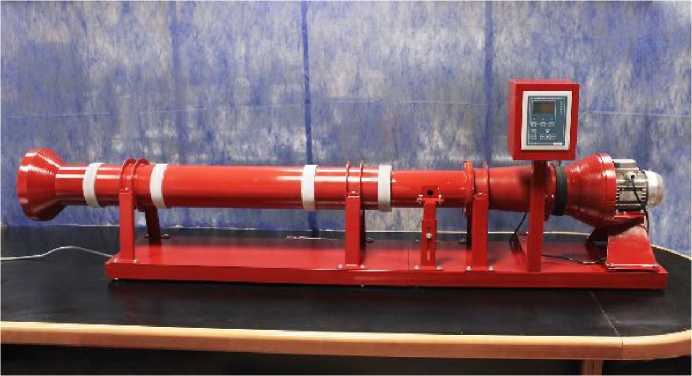

Рисунок 1 - Установка аэродинамическая А-02н
Рисунок 2 - Установка аэродинамическая А-02в

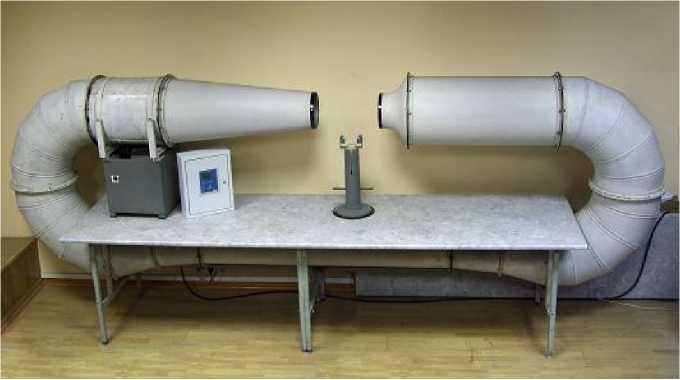

Рисунок 3 - Установка аэродинамическая А-02з
Лист № 3 всего листов 4
Таблица 1
Наименование параметра |
Значение параметра |
Диапазон воспроизведения скорости (V) воздушного потока, м/с - А-02н |
от 0,1 до 3 |
- А -02в |
от 0,1 до 30 |
- А-02з |
от 0,1 до 30 |
Пределы допускаемой абсолютной погрешности при измерении скорости, м/с |
± (0,015 + 0,015V) |
Диапазон температур окружающей среды, оС |
от 10 до 30 |
Диапазон атмосферного давления, кПа |
от 84 до 106,7 |
Относительная влажность воздуха при температуре до 35 °С (без конденсации влаги), %, не более |
90 |
Диаметр рабочей камеры, мм - А-02н, А-02в |
100 |
- А-02з |
200 |
Потребляемая мощность от сети переменного тока напряжением 380/220 В и частотой 50 Гц, кВт, не более - А-02н |
250 |
- А-02в |
300 |
- А-02з |
1200 |
Габаритные размеры стенда (длина, ширина, высота), мм, не более: - А-02н, А-02в |
2120х380х650 |
- А-02з |
4200х800х1600 |
Масса, кг, не более - А-02н, А-02в |
180 |
- А-02з |
200 |
Средний срок службы, лет |
10 |
Средняя наработка до отказа, ч |
15000 |
