Номер по Госреестру СИ: 52399-13
52399-13 Трансформаторы напряжения
(HK I 72)
Назначение средства измерений:
Трансформаторы напряжения HK I 72 (далее по тексту — трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электроустановках переменного тока промышленной частоты.
Трансформаторы устанавливаются в комплектные распределительные устройства и другие электроустановки и являются комплектующими изделиями.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на корпус трансформатора - методом наклейки этикетки и на Паспорт печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений:
ГОСТ 1983 - 2001 «Трансформаторы напряжения. Общие технические условия»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения HK I 72
-
1. ГОСТ 1983 - 2001 «Трансформаторы напряжения. Общие технические условия».
-
2. ГОСТ 8.216 - 88 «ГСИ. Трансформаторы напряжения. Методика поверки».
-
3. Техническая документация фирмы «ЗАВН-Добрич», Болгария.
- осуществлении торговли и товарообменных операций .
Заявитель
Общество с ограниченной ответственностью «Инвестиционная инжиниринговая компания «УЭНКО» (ООО «ИИК «УЭНКО»)620146 г. Екатеринбург, ул. Шаумяна, 73 лит. А1
Тел./факс +7 (343) 253-20-10 / +7 (343) 311-25-07
E-mail: uenco@uenco.ru
http://www. uenco.ru/.
Испытательный центр
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел./факс +7 (343) 350 - 26 - 18 / +7 (343) 350 - 20 - 39
E-mail: uniim@uniim.ru
http://www.uniim.ru/
Трансформаторы HK I 72 однофазные, заземляемые, относятся к классу электромагнитных измерительных преобразователей, имеют первичную и две вторичных обмотки, основную и дополнительную. Высоковольтный вывод первичной обмотки расположен в верхней части трансформаторов. Заземляемый вывод первичной обмотки и выводы вторичных обмоток находятся в нижней части трансформатора. На корпусе трансформатора расположена табличка технических данных.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.
Место нанесения знака поверки

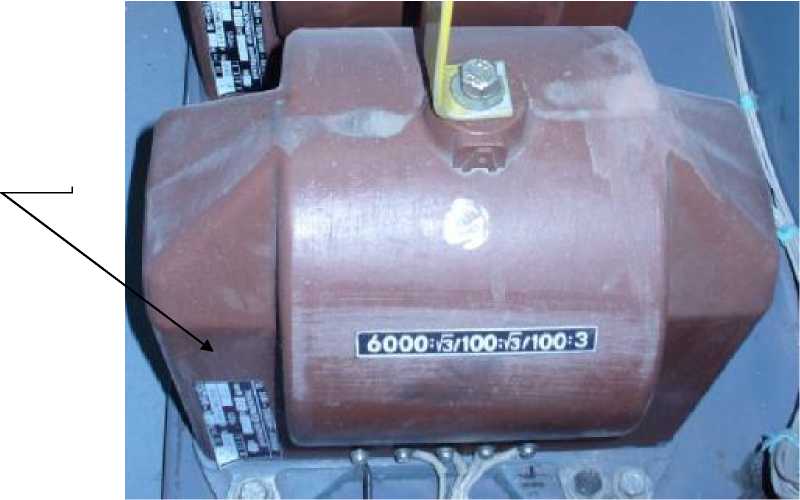

Рисунок 1 - Фотография внешнего вида трансформаторов HK I 72
7,2/ \3
6,0/^3
100/^3
100/3
0,5
3Р
50
25
50
1/1/1-0-0
300 * 150 * 300
20
У, категории размещения 3
Наибольшее рабочее напряжение, кВ
Номинальное напряжение первичной обмотки, кВ
Номинальное напряжение основной вторичной обмотки, В
Номинальное напряжение дополнительной вторичной обмотки, В Класс точности основной вторичной обмотки
Класс точности дополнительной вторичной обмотки
Номинальная мощность основной вторичной обмотки, В • А
Номинальная мощность дополнительной вторичной обмотки, В • А Номинальная частота, Гц
Схема и группа соединения обмоток
Габаритные размеры, мм, не более
(длинна х ширина * высота)
Масса, кг, не более
Климатическое исполнение по ГОСТ 15150
Условия эксплуатации:
-
- высота над уровнем моря, м, не более 1000;
-
- верхнее рабочее значение температуры окружающего воздуха 40 оС; нижнее рабочее значение минус 45 оС.
