Номер по Госреестру СИ: 52357-13
52357-13 Термометры цифровые
(Fluke серии 155)
Назначение средства измерений:
Термометры цифровые Fluke серии 155, модификаций 1551А Ех, 1552А Ех (далее - Термометры), предназначены для измерения температуры в жидких, газовых, сыпучих и вязких средах.

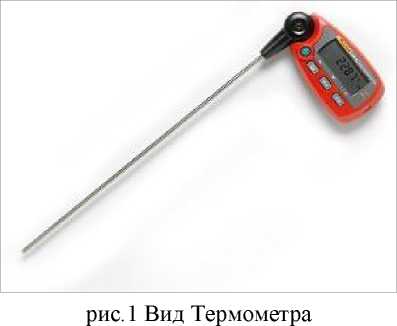

Внешний вид.
Термометры цифровые
Рисунок № 1
Программное обеспечение
Прибор функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
155Х |
155Х |
Rev 1.01 |
- |
- |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типааносится на эксплуатационную документацию типографическим способом и на термометр в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве по эксплуатации «Термометры цифровые Fluke серии 155, модификаций 1551А Ех, 1552А Ех».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термометрам цифровым Fluke серии 155, модификаций 1551А Ех, 1552А Ех-
1. ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
-
2. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
-
3.Техническая документация корпорации «Fluke Corporation», США.
Поверка
Поверкаосуществляется по документу МП 2411- 0078 -2011 «Термометры цифровые Fluke серии 155, модификаций 1551А Ех, 1552А Ех, корпорации «Fluke Corporation», США. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в октябре 2011 г.
Основное поверочное оборудование:
-
- эталонный платиновый термопреобразователь сопротивления ЭТС-100, индивидуальная градуировка в диапазоне температур от минус 195 °С до 0,01 °С;
-
- эталонный платиновый термопреобразователь сопротивления ЭТС-100, индивидуальная градуировка в диапазоне температур от 0,01 °С до 419,527 °С
- мост постоянного тока «Super-thermometer 1590», погрешность измерения не более ±0,25 мК
- криостат 814L, диапазон температур от минус 80 до 0 °С, нестабильность поддержания температуры ±0,02 °С, перепад температуры по вертикали не более 0,02 °С;
- термостат масляный регулируемый ТР-1М , диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05 °С, перепад температуры по вертикали на глубине от 300 до 200 мм не более 0,02 °С;
- высокотемпературная печь, диапазон температур от 300 до 1200 °С, градиент температуры по оси печи при 1000 °С не более 0,8 °С/см, при 1200 °С не более 1,0°С
Изготовитель
Корпорация «Fluke Corporation», США,
Адрес: Hart Scientific, 799E Utah Valley Drive, American Fork, UT, 84003-9775, United States.
Заявитель
Представительство ООО «ТСМ Коммуникейшн Гес.м.б.Х»(Австрия),
Адрес: 119049, г. Москва, ул.Коровий Вал, д.7, стр.1, noM.VI, ком.1, тел. +7 495 937-3604, факс +7 495 937-36-02
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный № 30001-10, Адрес: 190005, г. Санкт - Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия Термометров основан на свойстве платины изменять электрическое сопротивление с изменением температуры, преобразовании сигнала датчика вторичным преобразователем и отображении значений температуры на дисплее.
Основной частью Термометра является датчик с термопреобразователем сопротивления (платина 100 Ом, а = 0,00385), помещенный в термометрическую гильзу из нержавеющей стали. Вторичный преобразователь, где сигнал от термопреобразователя сопротивления (ТС), линеаризуется, масштабируется и преобразуется в виде цифрового кода для вывода на ЖК-дисплей, соединен с датчиком и может поворачиваться относительно него в пределах 90 градусов.
Термометры модификации 1551А Ех выпускаются в 6 исполнениях: 1551A Ех -9 (1551A Ех -9-DL), 1551A Ех -12 (1551A Ех -12-DL), 1551A Ех -20 (1551A Ех -20-DL), различные по габаритным размерам и наличию или отсутствию опциональной записи данных (DL).
Термометры модификации 1552А Ех выпускаются в 2 исполнениях: 1552A Ех -12 (1552A Ех -12-DL), различные по наличию или отсутствию опциональной записи данных (DL).
Наименование |
Обозначение |
Кол-во |
Термометр цифровой Fluke серии 155 |
155хА Ех - хх-хх* |
1 шт. |
Кейс |
1 шт. | |
Кабель |
RS-232 |
1 шт. |
Руководство по эксплуатации |
РЭ |
1 экз. |
Методика поверки |
МП 2411- 0078 -2011 |
1 экз. |
* - исполнение модификации
Основные метрологические и технические характеристики Термометров приведены в таблице2:
Таблица 2
Наименование характеристики |
Значение характеристики | |||
Модификации (исполнения) |
1551A Ех -9 (1551A Ех -9-DL) |
1551A Ех -12 (1551A Ех -12-DL) |
1551A Ех -20 (1551A-20 Ех -DL) |
1552A Ех -12 (1552A-12 Ех -DL) |
1 |
2 |
3 |
4 |
5 |
Диапазон измерений температуры, °С |
от минус 50 до 160 |
от минус 80 до 300 | ||
Условное обозначение номинальной статической характеристики (НСХ) |
Pt 100 | |||
Номинальное сопротивление термопреобразователя сопротивления при 0 °С, Ом |
100 | |||
Температурный коэффициент сопротивления, Ом/°С |
0,00385 | |||
Пределы допускаемой основной абсолютной погрешности, °С |
± 0,05 | |||
Пределлы допускаемой дополнительной погрешности измерений, вызванной гистерезисом датчика, °C |
± 0,01 | |||
Пределы допускаемой дополнительной погрешности измерений при изменении температуры окр. среды на 1 °С при отклонении от 23±5 °C, % |
±0,001 | |||
Разрешение по температуре, °C |
По выбору пользователя: 0,1; 0,01; 0,001 (по умолчанию 0,01) | |||
Опциональная регистрация данных (для исполнений модификаций DL) |
Сохранение до 10 000 записей с меткой времени во внутреннюю память |
1 |
2 | 3 | 4 | 5 | |||
Степень защиты от воды и пыли |
IP50 | |||
Маркировка взрывоза-щищенности |
ATEX II 2 G Ex ib IIB T4 Gb | |||
Питание постоянного тока |
3 батареи AAA | |||
Соединение с ПК |
интерфейс RS-232 (доступ только к параметрам калибровки) | |||
Габаритные размеры датчика, мм, не более: диаметр х длина глубина погружения, мм, не более |
4,8 х 229 178 |
6,35 х 305 254 |
6,35 х 508 457 |
6,35 х 305 229 |
Габаритные размеры вторичного преобразователя, мм, не более: В х Ш х Г |
114 х 57 х 25,4 | |||
Масса, г, не более |
196 | |||
Условия эксплуатации:
|
от минус 10 до 50 95 (без конденсации) | |||
Условия хранения и транспортирования:
|
от минус 20 до 60 95 (без конденсации) | |||
Срок службы, лет |
6 |
