Номер по Госреестру СИ: 52324-12
52324-12 Система измерений количества и параметров свободного нефтяного газа на котельную "Альтаир" ДНС-24 ОАО "ТНК-Нижневартовск"
(Нет данных)
Назначение средства измерений:
Система измерений количества и параметров свободного нефтяного газа на котельную «Альтаир» ДНС-24 ОАО «ТНК-Нижневартовск» (далее - СИКГ) предназначена для автоматизированных измерений объемного расхода и объема свободного нефтяного газа (СНГ), приведенных к стандартным условиям по ГОСТ 2939-63.
Внешний вид.
Система измерений количества и параметров свободного нефтяного газа на котельную "Альтаир" ДНС-24 ОАО "ТНК-Нижневартовск"
Рисунок № 1
Внешний вид.
Система измерений количества и параметров свободного нефтяного газа на котельную "Альтаир" ДНС-24 ОАО "ТНК-Нижневартовск"
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 142098
ID в реестре СИ - 364498
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Дочернее ЗАО "Обьэнергосбережение"
Страна - РОССИЯ
Населенный пункт - г.Нижневартовск
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№358 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1246 от 2012.12.28 Об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 52317-12 по 52340-12,24461-12,52341-12 по 52346-12)
№1560 от 2018.07.25 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Система измерений количества и параметров свободного нефтяного газа на котельную "Альтаир" ДНС-24 ОАО "ТНК-Нижневартовск" (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Дочернее ЗАО "Обьэнергосбережение"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51795-12 |
Система измерений количества и параметров свободного нефтяного газа на систему розжига факелов ДНС-1 Малочерногорского месторождения ОАО "Корпорация Югранефть", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51796-12 |
Система измерений количества и параметров свободного нефтяного газа на факел высокого давления ДНС Гунн-Еганская ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51797-12 |
Система измерений количества и параметров свободного нефтяного газа с ВКС Гунн-Еганского месторождения ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51798-12 |
Система измерений количества и параметров свободного нефтяного газа с ДНС Гунн-Еганского месторождения ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51799-12 |
Система измерений количества и параметров свободного нефтяного газа на факел низкого давления ДНС Гунн-Еганская ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51800-12 |
Система измерений количества и параметров свободного нефтяного газа с БЦТП Самотлорского месторождения ОАО "ТНК-Нижневартовск" на ООО "Белозерный газоперерабатывающий комплекс", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51801-12 |
Система измерений количества и параметров свободного нефтяного газа на ПТБ ЦПС Лор-Еганского месторождения ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51802-12 |
Система измерений количества и параметров свободного нефтяного газа на котельную БЦТП Самотлорского месторождения ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51803-12 |
Система измерений количества и параметров свободного нефтяного газа на котельную ЦПС Лор-Еганского месторождения ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51804-12 |
Система измерений количества и параметров свободного нефтяного газа на обогрев объектов сервисной базы ДНС-1 Малочерногорского месторождения ОАО "Корпорация Югранефть", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51805-12 |
Система измерений количества и параметров свободного нефтяного газа на УПСВ ДНС-1 Малочерногорского месторождения ОАО "Корпорация Югранефть", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51806-12 |
Система измерений количества и параметров свободного нефтяного газа с ВКС Лор-Еганского месторождения ОАО "ТНК-Нижневартовск" на ООО "Белозерный газоперерабатывающий комплекс", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51807-12 |
Система измерений количества и параметров свободного нефтяного газа на ФНД БЦТП Самотлорского месторождения ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51808-12 |
Система измерений количества и параметров свободного нефтяного газа на путевой подогреватель ДНС Ново-Молодежная ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51809-12 |
Система измерений количества и параметров свободного нефтяного газа на котельную ЦПС Тюменская ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51810-12 |
Система измерений количества и параметров свободного нефтяного газа на ПТБ БЦТП Самотлорского месторождения ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51811-12 |
Система измерений количества и параметров свободного нефтяного газа с ВКС Тюменского месторождения ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51812-12 |
Система измерений количества и параметров свободного нефтяного газа с ДНС Лор-Еганского месторождения ОАО "ТНК-Нижневартовск" на ООО "Белозерный газоперерабатывающий комплекс", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51813-12 |
Система измерений количества и параметров свободного нефтяного газа с ДНС Тюменского месторождения ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51814-12 |
Система измерений количества и параметров свободного нефтяного газа на факел высокого давления ДНС Ново-Молодежная ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
51815-12 |
Система измерений количества и параметров свободного нефтяного газа на факел низкого давления ДНС Ново-Молодежная ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
52317-12 |
Система измерений количества и параметров свободного нефтяного газа на котельную КСП-14 ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
3 года |
|
52318-12 |
Система измерений количества и параметров свободного нефтяного газа на котельную ДНС-32 ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
3 года |
|
52319-12 |
Система измерений количества и параметров свободного нефтяного газа с ДНС-32 Самотлорского месторождения ОАО "ТНК-Нижневартовск" на ООО "Белозерный газоперерабатывающий комплекс", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
4 года |
|
52320-12 |
Система измерений количества и параметров свободного нефтяного газа с ДНС-24 Самотлорского месторождения ОАО "ТНК-Нижневартовск" на ООО "Белозерный газоперерабатывающий комплекс", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
4 года |
|
52321-12 |
Система измерений количества и параметров свободного нефтяного газа на котельную ДНС-24 ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
3 года |
|
52322-12 |
Система измерений количества и параметров свободного нефтяного газа с ДНС-1 Малочерногорского месторождения ОАО "Корпорация Югранефть" на ООО "Белозерный газоперерабатывающий комплекс", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
4 года |
|
52323-12 |
Система измерений количества и параметров свободного нефтяного газа с КСП-14 Самотлорского месторождения ОАО "ТНК-Нижневартовск" на ООО "Белозерный газоперерабатывающий комплекс", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
4 года |
|
52324-12 |
Система измерений количества и параметров свободного нефтяного газа на котельную "Альтаир" ДНС-24 ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
3 года |
|
52341-12 |
Система измерений количества и параметров свободного нефтяного газа на ФНД ДНС-1 Малочерногорского месторождения ОАО "Корпорация Югранефть", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
52342-12 |
Система измерений количества и параметров свободного нефтяного газа на ФВД ДНС-1 Малочерногорского месторождения ОАО "Корпорация Югранефть", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
52518-13 |
Система измерений количества и параметров свободного нефтяного газа с ВКС ДНС-32 Самотлорского месторождения ОАО "ТНК-Нижневартовск" на ООО "Белозерный газоперерабатывающий комплекс", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
52519-13 |
Система измерений количества и параметров свободного нефтяного газа на факел низкого давления ДНС-32 ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
52520-13 |
Система измерений количества и параметров свободного нефтяного газа на факел высокого давления ДНС-32 ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
52521-13 |
Система измерений количества и параметров свободного нефтяного газа на факел высокого давления УПСВ-1 ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
52522-13 |
Система измерений количества и параметров свободного нефтяного газа на факел высокого давления ЦПС Тюменская ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
52523-13 |
Система измерений количества и параметров свободного нефтяного газа на факел низкого давления ЦПС Тюменская ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
52524-13 |
Система измерений количества и параметров свободного нефтяного газа на систему розжига факелов ДНС-32 ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
52525-13 |
Система измерений количества и параметров свободного нефтяного газа на ФНД ЦПС Лор-Еганского месторождения ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
|
52526-13 |
Система измерений количества и параметров свободного нефтяного газа на ФВД ЦПС Лор-Еганского месторождения ОАО "ТНК-Нижневартовск", Нет данных Дочернее ЗАО "Обьэнергосбережение" (РОССИЯ г.Нижневартовск) |
ОТ |
2 года |
Кто поверяет Система измерений количества и параметров свободного нефтяного газа на котельную "Альтаир" ДНС-24 ОАО "ТНК-Нижневартовск" (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерений количества и параметров свободного нефтяного газа на котельную "Альтаир" ДНС-24 ОАО "ТНК-Нижневартовск" (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) СИКГ разделено на встроенное и внешнее.
Встроенное ПО, реализованное в блоке вычисления расхода микропроцессорном БВР.М, хранит все процедуры, функции и подпрограммы для автоматизированного выполнения функций сбора, обработки, отображения, регистрации и хранения информации по результатам измерений количества и параметров СНГ.
Внешнее ПО, установленное на АРМ, служит для отображения полученных данных с блока вычисления расхода микропроцессорного БВР.М, их систематизации, архивирования и передачи результатов измерений в компьютерную сеть.
ПО СИКГ защищено персональными логинами и паролями, а также журналом событий для регистрации входа и действий пользователей.
Уровень защиты ПО СИКГ от непреднамеренных и преднамеренных изменений соответствует уровню защиты «C» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации и паспорта типографским способом, в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «ГСИ. Объем свободного нефтяного газа. Методика измерений системой измерений количества и параметров свободного нефтяного газа на котельную «Альтаир» ДНС-24 ОАО «ТНК-Нижневартовск», ФР.1.29.2012.11684.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к СИКГ
-
1 ГОСТ Р 8.733-2011 « ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования».
-
2 ГОСТ Р 8.596-2002 « ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
-
3 ГОСТ Р 8.615-2005 « ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования».
-
4 ГОСТ Р 8.618-2006 « ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
-
5 ГОСТ 8.558-93 « ГСИ. Государственная поверочная схема для средств измерений температуры».
-
6 ГОСТ 8.017-79 « ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
вне сферы государственного регулирования обеспечения единства измерений
Поверка
Поверкаосуществляется в соответствии с документом МЦКЛ.0055.МП «Инструкция. Система измерений количества и параметров свободного нефтяного газа на котельную «Альтаир» ДНС-24 ОАО «ТНК-Нижневартовск». Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 01.10.2012 г.
Основные средства поверки:
- установка поверочная УГН , установка поверочная УПВ-01 или аналогичные с пре -делами основной относительной погрешности ± 0,33 % и диапазоном воспроизводимых расходов от 4 до 10000 м3/ч;
- установка «ТЭСТ -2» или аналогичная , обеспечивающая выходные сигналы (токовые 0-20 мА, частотные 5-500 Гц);
- вольтметр цифровой типа В7-28 Гр2.710.031 ТУ;
- электронный счетчик Ф 5007 ТУ 25-04.3092-76.
- другие эталонные средства измерений и вспомогательное оборудование в соответст -вии с нормативными документами на поверку средств измерений, входящих в состав СИКГ.
Изготовитель
Дочернее закрытое акционерное общество «Обьэнергосбережение»
(ДЗАО «Обьэнергосбережение»)
Адрес: 628606, РФ, Тюменская обл., ХМАО - Югра, г. Нижневартовск, ул. Индустриальная, д. 20.
тел.: (3466) 67 05 90; факс: (3466) 67 05 90
Заявитель
Открытое акционерное общество «ТНК-Нижневартовск»
(ОАО «ТНК-Нижневартовск»)
Адрес: 628616, РФ, Тюменская обл., ХМАО - Югра, г. Нижневартовск, Западный промышленный узел, панель 4, улица 9П, дом 26 тел.: (3466) 63 33 37; факс: (3466) 63 36 80
E-mail: Info_tnk-nv@tnk-bp.com
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ» 125424 г. Москва, Волоколамское шоссе, 88, стр. 8 тел: (495) 491 78 12, (495) 491 86 55
E-mail: sittek@mail.ru, kip-mce@nm.ru.
Принцип действия СИКГ основан на косвенном методе динамических измерений объемного расхода и объема СНГ, приведенных к стандартным условиям по результатам измерений объемного расхода СНГ в рабочих условиях, температуры и давления СНГ. Компонентный состав СНГ определяется в аттестованной аналитической лаборатории в соответствии с ГОСТ 31371.7-2008. По измеренным значениям объемного расхода, избыточного давления и температуры СНГ, значению атмосферного давления и компонентному составу СНГ блок вычисления расхода микропроцессорный БВР.М (входит в состав счетчика газа вихревого СВГ.М-400) автоматически рассчитывает теплофизические свойства СНГ в соответствии с ГСССД МР 113-03 и выполняет расчет объемного расхода и объема СНГ, приведенных к стандартным условиям.
СИКГ представляет собой единичный экземпляр, спроектированный для конкретного объекта из компонентов серийного производства. Монтаж и наладка СИКГ осуществлена непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.
Структурная схема СИКГ приведена на рисунке 1.
СИКГ имеет две измерительных линии (ИЛ), состоящие из измерительных трубопроводов с размещенными на них средствами измерения объемного расхода, давления и температуры СНГ, входящими в комплект счетчиков газа вихревых СВГ.М-400 (Госреестр № 13489-07). Результаты измерений поступают в блок вычисления расхода микропроцессорный БВР.М (для каждой ИЛ) и далее на автоматизированное рабочее место (АРМ) оператора.
Средства измерений СИКГ, находящиеся на ИЛ, установлены в специализированных термошкафах.
СИКГ обеспечивает выполнение следующих функций:
-
- автоматическое измерение и индикацию объемного расхода и объема СНГ в рабочих условиях, температуры, давления СНГ и приведение измеренного объемного расхода и объема к стандартным условиям по ГОСТ 2939-63;
-
- отображение, регистрацию, архивирование, хранение для передачи на печать и формирования отчетов результатов измерений;
- защиту системной информации от несанкционированного доступа к программным средствам.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации все средства измерений, входящие в состав СИКГ, пломбируются в соответствии с технической документацией на них, все измерительные каналы пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.

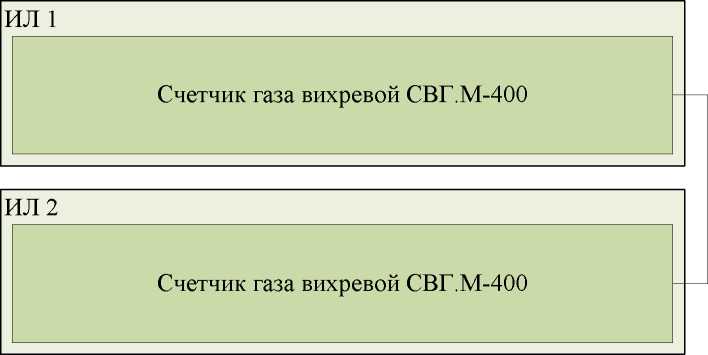

Рисунок 1 - Структурная схема СИКГ
