Номер по Госреестру СИ: 52297-12
52297-12 Радиометры УФ-диапазона
(ТЕНЗОР-31)
Назначение средства измерений:
Радиометры УФ - диапазона ТЕНЗОР-31 (далее по тексту - УФ - метр) предназначены для измерения энергетической освещенности, формируемой источниками с линейчатым или непрерывным спектром излучения в спектральном диапазоне от 220 нм до 400 нм.
Внешний вид.
Радиометры УФ-диапазона
Рисунок № 1
Внешний вид.
Радиометры УФ-диапазона
Рисунок № 2
Программное обеспечение
В радиометр УФ - диапазона ТЕНЗОР-31 используется встроенное программное обеспечение (далее - ПО) Тензор-31 ПО-02.
Доступ к метрологически значимой части ограничен конструкцией прибора. Идентификационные данные ПО приведены в таблице 2.
Таблица 2.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Тензор-31 ПО-02 |
804.ИДНМ.001- 02 |
02 |
0FBFF040 |
CRC 32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типасредства измерений наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации «Радиометр УФ - диапазона ТЕНЗОР-31» , п.8 «порядок работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к радиометрам ТУ У33.2-14256766-012:2005 "Радиометр УФ - диапазона ТЕНЗОР-31. Технические условия".
Поверка
Поверка осуществляется по документу «Указания к поверке» руководства по эксплуатации ИДНМ 3.028.000.00 РЭ, раздел 10, согласованному ГП «Укрметртестстандарт».Основные средства поверки:
-
1 Радиометр ультрафиолетовый «Аргус-04». Спектральный диапазон 0,315-0,400 мкм. Пределы суммарной относительной погрешности измерений энергетической освещённости не более ± 6 %.
-
2 Радиометр ультрафиолетовый «Аргус-05». Спектральный диапазон 0,280-0,315 мкм. Пределы суммарной относительной погрешности измерений энергетической освещённости не более ± 6 %.
-
3 Радиометр ультрафиолетовый «Аргус-06». Спектральный диапазон 0,200-0,280 мкм. Пределы суммарной относительной погрешности измерений энергетической освещённости не более ± 6 %.
Изготовитель
ООО “Научно-производственная фирма "Тензор"Адрес изготовителя: Украина, 58029, г. Черновцы, ул Гайдара, 1-е, офис № 403. Тел/факс: (0372) 57-50-52; (03722) 7-28-62.
е-mail: td_tenzor@mail.ru.
Экспертиза проведена: ФГУП «ВНИИОФИ»
Адрес: 119361, г.Москва, ул.Озерная, 46
тел. 437-56-33, факс 437-31-47
Е-mail: vniiofi@vniiofi.ru
сайт: www.vniiofi.ru
Принцип действия УФ - метра основан на преобразовании потока УФ - излучения фоточувствительным элементом головки радиометрической в напряжение постоянного тока, пропорциональное измеряемой энергетической освещенности, с дальнейшим преобразованием этого напряжения в цифровой код и индикацией результатов измерений на цифровом показывающем устройстве. Работа УФ - метра для потребителя построена по принципу сменных меню в диалоговом режиме.
УФ - метр состоит из блока электронного, головки радиометрической со сменными фильтрами на поддиапазоны А, В, С.
УФ - метр выполнен в корпусе прямоугольной формы, к которому с помощью гибкого кабеля подключается радиометрическая головка.
Общий вид УФ - метра представлен на рисунке 1.

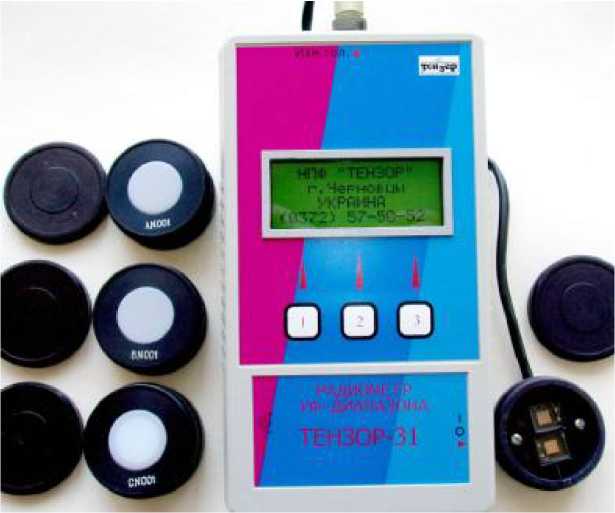

Рисунок 1- Радиометр УФ - диапазона ТЕНЗОР-31 - общий вид
* **

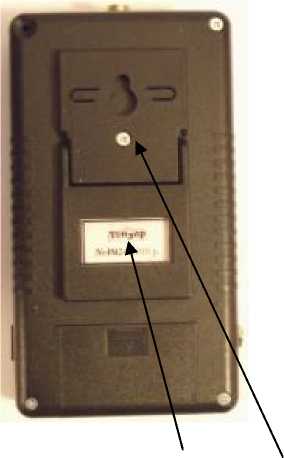

Рисунок 2 - УФ - диапазона ТЕНЗОР-31, задняя панель, *-место маркировки, **-место пломбировки
Комплект поставки представлен в таблице 3. Таблица 3
Наименование |
Количество |
Радиометр УФ - диапазона ТЕНЗОР-31 |
1 |
головка радиометрическая |
1 |
фильтр А |
1 |
фильтр В |
1 |
фильтр С |
1 |
батарея гальванических элементов напряжением 9В типоразмера 6F22 |
1 |
разъём DJK-10A |
1 |
руководство по эксплуатации |
1 |
тара потребительская (сумка) |
1 |
*- по требованию заказчика УФ - метры могут комплектоваться внешним источником постоянного тока |
прибора приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики |
Спектральный диапазон измерений для поддиапазонов, нм - С |
220- 280 |
- В |
280-315 |
- А |
315-400 |
Диапазон измерений энергетической освещенности, Вт/м2 |
от Ы0-4 до 2^102 |
Пределы допускаемой основной относительной погрешности измерений энергетической освещенности в диапазоне от 1.10-3 Вт/м2 до 2.102 Вт/м2, %, не более |
10 |
Наименование характеристики |
Значение характеристики |
Пределы допускаемой дополнительной погрешности УФ - метра, вызванной изменением угла падения потока излучения на радиометрическую головку (косинусная погрешность), %, не более: - при угле падения 30° - при угле падения 60° - при угле падения 80° |
± 5 ± 15 ± 50 |
Температурная погрешность, % на 1°С |
0,5 |
Кратковременная нестабильность чувствительности, % |
± 1 |
Нелинейность энергетической характеристики, % |
± 2 |
Время установки рабочего режима, мин |
3 |
Потребляемая мощность, Вт, не более |
0,12 |
Время непрерывной работы, ч, не менее |
8 |
Диапазон рабочих температур, °С |
от 10 до 35 |
Габаритные размеры, мм, не более
|
200X100X50 диаметр - 45 мм, высота - 45 мм. |
Масса, кг, не более |
0,8 |
