Номер по Госреестру СИ: 51948-12
51948-12 Влагомеры
(RFM WCM мод. LC, HC и FC)
Назначение средства измерений:
Влагомеры RFM WCM моделей LC, HC и FC предназначены для измерений содержания воды (объемной доли воды в %) в нефти, нефтепродуктах и других жидкостях углеводородного состава.
Внешний вид.
Влагомеры
Рисунок № 1
Внешний вид.
Влагомеры
Рисунок № 2

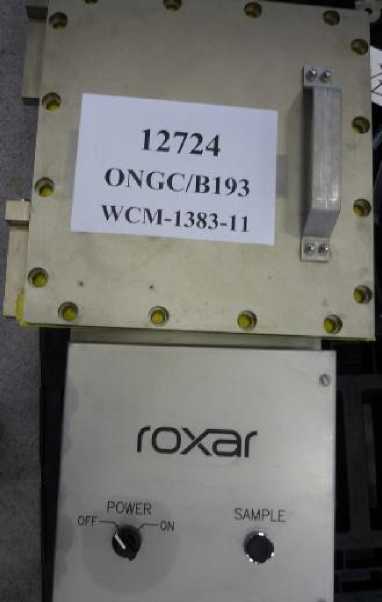

Внешний вид.
Влагомеры
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 04.12.2017
Номер записи - 141655
ID в реестре СИ - 364055
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, Влагомер, RFM WCM мод. LC, HC и FC, RFM WCM мод. LC,
Производитель
Изготовитель - Фирма "Roxar Flow Measurement AS"
Страна - НОРВЕГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1532 от 2018.07.20 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго
№1470 от 2019.06.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№126 от 2020.01.30 О внесении изменений в описание типа СИ АИИСКУЭ ПАО "Мосэнерго"
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
Наличие аналогов СИ: Влагомеры (RFM WCM мод. LC, HC и FC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
51948-12 Влагомеры (RFM WCM мод. LC, HC и FC) Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
74828-19 Измерители объемного влагосодержания (НОТА-ВП) ООО НТЦ "Автоматизация, измерения, инжиниринг" (РОССИЯ г.Альметьевск) |
Все средства измерений ООО НТЦ "Автоматизация, измерения, инжиниринг"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27672-04 01.10.2009 |
Влагомеры поточные, RFM WCM мод. LC Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
1 год | |
|
31090-06 01.03.2011 |
Расходомеры многофазных потоков, MPFM 1900 VI и MPFM 1900 VI Non-Gamma Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
1 год | |
|
38290-08 01.08.2013 |
Расходомеры ультразвуковые, FGM130/FGM130TCV Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
ОТ |
4 года |
|
47571-11 24.08.2016 |
Расходомеры многофазные, Roxar MPFM 2600 Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
ОТ |
2 года |
|
51948-12 04.12.2017 |
Влагомеры, RFM WCM мод. LC, HC и FC Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
75274-19 18.06.2024 |
Измерители содержания воды в нефти, RFM WCM мод. LC Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
ОТ МП |
1 год |
|
75264-19 |
Расходомеры многофазных потоков, MPFM 1900 VI Фирма "Roxar Flow Measurement AS" (НОРВЕГИЯ ) |
ОТ МП |
1 год |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Измерители объемного влагосодержания (НОТА-ВП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ «Архангельский ЦСМ» (RA.RU.311492) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители объемного влагосодержания (НОТА-ВП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
8292 | 8292 |
Программное обеспечение
влагомеров является встроенным и обеспечивает реализацию функций влагомеров и включает в себя метрологически значимую часть.Защита метрологически значимой части программного обеспечения влагомеров от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа.
Таблица 1. Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Roxar WCM SW |
Roxar WaterCut Meter software |
7.18f-2 |
51567* |
CRC-16 |
|
* Контрольная сумма отображена в листе настроечных параметров влагомера и может изменяться в зависимости от комплектации программного обеспечения. Контрольная сумма базовой комплектации программного обеспечения представлена в десятичном формате. | ||||
Идентификация программного обеспечения влагомеров осуществляется путем отображения на дисплее компьютерного терминала ввода-вывода структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации метрологически значимой части программного обеспечения влагомеров, представляет собой хэш-сумму (контрольную сумму) по значимым частям. Контрольная сумма программного обеспечения проверяется в момент пуска влагомеров. В случае несоответствия контрольной суммы программное обеспечение не запускается.
Программное обеспечение влагомеров защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения пароля. Доступ к метрологически значимой части программного обеспечения влагомеров для обычного пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении влагомеров обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов. Данные, содержащие результаты измерений, доступны только для чтения. Программное обеспечение влагомеров имеет уровень защиты «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации влагомера типографским способом и на корпус влагомеров в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений содержатся в документе «Влагомеры RFM WCM моделей LC, HC и FC. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к влагомерам RFM WCM моделей LC, HC и FC
ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие требования.
ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».
ГОСТ Р 51330.8-99 Электрооборудование взрывозащищенное. Часть 7. Защита вида е. ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Часть 11, Искробезопасная электрическая цепь i.
Техническая документация «Roxar Flow Measurement AS», (Норвегия)
Поверка
Поверкаосуществляется по документу «ГСИ. Влагомеры RFM WCM моделей LC, HC и FC «Roxar Flow Measurement AS», (Норвегия). Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 08.06.2012г.
Перечень основного поверочного оборудования:
-
- Государственный специальный первичный эталон единицы объемного влагосодержания ГЭТ 87-12, диапазон влагосодержания 0,01+99,9 % об. доли воды, расширенная неопределенность от 3,540’3 до 5,640’2 % об. доли воды;
-
- комплект средств поверки влагомеров и преобразователей влагосодержания нефти УПВН-2 ТУ 50.581-86, дополненный вспомогательными устройствами для поверки влагомера RFM WCM;
-
- влагомеры эталонные лабораторные товарной нефти ЭУДВН-1 л с пределами допускаемых значений абсолютной погрешности измерений ±0,03 % объемные доли воды в диапазоне от 0,01 до 2% влагосодержания.
Изготовитель
«Roxar Flow Measurement AS», НорвегияЮридический и почтовый адрес: Gamle Forusvei 17, PO Box 112, N-4065 Stavanger, Norway;
Тел./Факс: +47 51 81 88 00/01; е-mail: rfm@roxar.com; www.roxar.com.
Заявитель
ООО «ИМС Индастриз»Адрес местонахождения: 105187, г. Москва, ул. Щербаковская, д. 53, корп.15.
Почтовый адрес: 117312, г. Москва, ул. Вавилова, д. 47а
Тел.: +7 (495) 221-10-50; факс: +7(495)221-10-51; e-mail: ims@imsholding.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии». Регистрационный номер 30006-09. Юридический адрес: 420088 г. Казань, ул.2-я Азинская, 7А. Тел.(843) 272-70-62, факс 272-00-32, email: vniirpr@bk.ru
Принцип действия влагомеров основан на измерении комплексной проводимости жидкости (смеси жидких углеводородов и воды). Влагомеры производят измерения проводимости и диэлектрической проницаемости жидкости методом резонансной камеры.
Влагомеры состоят из первичного измерительного преобразователя (резонансной камеры), включающего датчик температуры (Датчики температуры 644, 3144Р;
регистрационный № 39539-08) и электронного блока. Резонансная камера представляет собой металлическую конструкцию, ограниченную от трубопровода специальными стенками или решетками, препятствующими распространению радиоволн по трубопроводу. Значения амплитуды, частоты резонанса и ширины резонансного пика передаются во вторичное устройство влагомера, где производится вычисления влагосодержания в объемных процентах с учетом температуры, плотности и содержания солей жидкости. Вторичное устройство влагомера передает сигналы во внешние устройства и измерительно-вычислительные комплексы.
Влагомеры имеют функцию автоматической калибровки, что позволяет исключить дрейф нуля при изменении условий эксплуатации для обеспечения точности измерений содержания воды в жидкости. Влагомеры моделей LC и HC могут комплектоваться дополнительной функцией TopCut, позволяющей работать в условиях содержания воды до 100 % при изменении текущей плотности и солености измеряемой жидкости.
Влагомеры могут применяться во взрывоопасных зонах, маркировка взрывозащиты 2Exde[ia] IIBT3 X.

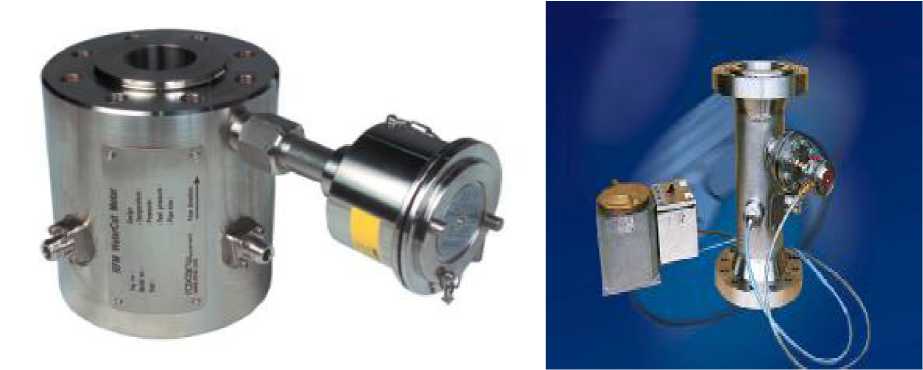

Рисунок 1 - Общий вид влагомеров RFM WCM моделей LC, HC

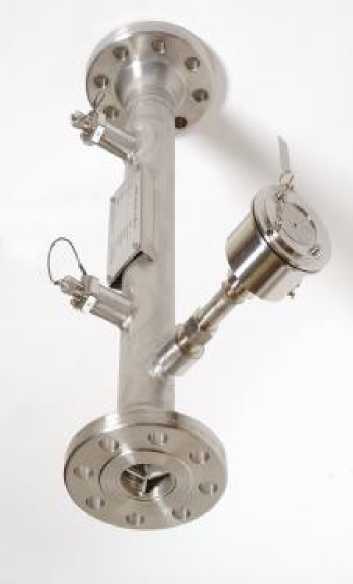

Рисунок 2 - Общий вид влагомера RFM WCM модели FC и электронного блока
Программное обеспечение влагомеров является встроенным и обеспечивает реализацию функций влагомеров и включает в себя метрологически значимую часть.
Защита метрологически значимой части программного обеспечения влагомеров от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа.
Таблица 1. Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Roxar WCM SW |
Roxar WaterCut Meter software |
7.18f-2 |
51567* |
CRC-16 |
|
* Контрольная сумма отображена в листе настроечных параметров влагомера и может изменяться в зависимости от комплектации программного обеспечения. Контрольная сумма базовой комплектации программного обеспечения представлена в десятичном формате. | ||||
Идентификация программного обеспечения влагомеров осуществляется путем отображения на дисплее компьютерного терминала ввода-вывода структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации метрологически значимой части программного обеспечения влагомеров, представляет собой хэш-сумму (контрольную сумму) по значимым частям. Контрольная сумма программного обеспечения проверяется в момент пуска влагомеров. В случае несоответствия контрольной суммы программное обеспечение не запускается.
Программное обеспечение влагомеров защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения пароля. Доступ к метрологически значимой части программного обеспечения влагомеров для обычного пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении влагомеров обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов. Данные, содержащие результаты измерений, доступны только для чтения. Программное обеспечение влагомеров имеет уровень защиты «C» по МИ 3286-2010.
Таблица 3. Комплектность влагомеров.
|
Наименование |
Количество |
Примечание |
|
Влагомер RFM WCM модели LC/ HC/ FC |
1 шт. |
в соответствии с заказом |
|
Руководство по эксплуатации |
1 экз. | |
|
Комплект документации изготовителя с техническим описанием и калибровочными сертификатами |
1 экз. | |
|
Лист настроечных параметров |
1 экз. | |
|
Методика поверки |
1 экз. |
Таблица 2.
|
Наименование | Значение | |
|
Влагомеры RFM WCM моделей LC, HC | |
|
Диапазон измерений объемной доли воды
|
от 0 до 15 от 0 до 50 |
|
Диапазон измерений температуры рабочей жидкости1-1,°С |
от -20 до +120 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры1-1, °С |
±0,2 |
|
Пределы допускаемой основной абсолютной погрешности влагомера, %
|
±0,05 ±1 |
|
Пределы допускаемой основной относительной погрешности влагомера в диапазоне измерениях объемной доли воды от 1 до 20 %, % |
±5 |
|
Пределы допускаемой дополнительной абсолютной погрешности от влияния изменения плотности 2), объемная доля воды, % на 1 кг/м3 |
0,027 |
|
Пределы допускаемой дополнительной абсолютной погрешности от влияния изменения давления на 10 кПа, объемная доля воды, % |
0,00025 |
|
Влагомеры модели FC | |
|
Диапазон измерений объемной доли воды, % |
от 0 до 100 |
|
Диапазон измерений температуры рабочей жидкости1^ °С |
от 0 до 100 |
|
Пределы допускаемой основной абсолютной погрешности влагомера3), % |
±1,0 |
|
Пределы допускаемой дополнительной абсолютной погрешности от влияния изменения плотности на 1 кг/м, объемная доля воды, % 2) |
0,027 |
|
Пределы допускаемой дополнительной абсолютной погрешности от влияния изменения давления, объемная доля воды, % на 10 кПа |
0,00025 |
|
Номинальный диаметр первичного преобразователя (внутренний), DN
|
от 25 до 200 50, 80 |
|
Аналоговые токовые входы от 4 до 20 мА, максимальное количество |
3 |
|
Частотные входы, максимальное количество |
2 |
|
Интерфейс передачи сигналов: |
RS232, RS422 |
|
Входы- выходы цифровых сигналов (ASCII или Modbus), максимальное количество |
2 |
|
Аналоговые выходы, максимальное количество |
5 |
|
Расстояние передачи цифровых сигналов, м
|
15 1000 |
|
Напряжение питания переменного тока, частотой 50 ±1 Гц, В |
220 1S%/+10% |
|
Напряжения питания постоянного тока, В |
24 -15%/ 24 /+10% |
|
Потребляемая мощность, Вт, не более |
32 |
|
Защита от атмосферных воздействий |
IP 66 |
|
Масса электронного блока, кг, не более |
70 |
|
Условия эксплуатации: - температура окружающего воздуха электронного блока, °C |
от -20 до +60 |
Наработка на отказ, часов, не менее__10000
Средний срок службы, лет 10
-
1) Специальное исполнение: от минус 20°С; до плюс 120°С. Измерения производятся датчиком температуры 644 (3144), встроенным во влагомер.
-
2) Компенсируется функцией AutoZero. Требуется ввод текущей плотности жидкости от преобразователя плотности с погрешностью не более ± 0,5 кг/м3.
-
3) При калибровке влагомера на рабочей жидкости при расходах не менее 3м3/час.
