Номер по Госреестру СИ: 51776-12
51776-12 Установки поверочные портативные
(MT600 и MT700)
Назначение средства измерений:
Установки поверочные портативные серии МТ600 и МТ700 (в исполнении МТ680, MT681s, МТ681, МТ781 и МТ786) (далее установки МТ600 и МТ700) предназначены для поверки и калибровки нижеперечисленных средств измерений электроэнергетических величин:
- однофазных и трехфазных счетчиков активной и реактивной электрической энергии класса точности 0,2 и более грубых;
- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;
- энергетических фазометров и частотомеров;
- вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.

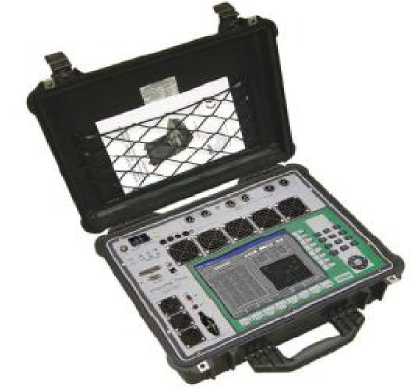

Внешний вид.
Установки поверочные портативные
Рисунок № 1
Внешний вид.
Установки поверочные портативные
Рисунок № 2
Программное обеспечение
Программное обеспечение, установленное на встроенный микроконтроллер, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Идентификационные данные программного обеспечения МТ600, МТ700 представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование. программного обеспечения |
Номер версии (Иден-тификацион-ный номер) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Controlprogramm |
MT3701 |
1.xx*, где xx > 50 |
- |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с WELMEC 7.2 и МИ 3286-2010 - «С».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Методы измерений изложены в Руководстве по эксплуатации на установку конкретного исполнения.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Установкам поверочным портативным серии МТ600 и МТ700 (в исполнении МТ680, MT681s, МТ681, МТ781 и МТ786)ГОСТ 22261-94.Средства измерений электрических и магнитных величин. Общие технические условия.
МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от V10-8 до 25 А в диапазоне частот от 20 до 1-106 Гц.
ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений силы переменного напряжения до 1000 В в диапазоне частот от V10-2 до 2^109 Гц.
ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц. Техническая документация фирмы-изготовителя
Поверка
Поверка осуществляется по методике поверки МП 2203-0259-2012 «Установки поверочные портативные серии МТ600 и МТ700. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в августе 2012 г.Основные средства поверки: Государственный эталон единицы электрической мощности ГЭТ 153-86 в диапазоне частот 40 - 2500 Гц;
Установка поверочная универсальная «УППУ-МЭ 3.1К », относительная погрешность измерений напряжения и тока не более 0,01%, активной мощности, не более 0,02%.
Изготовитель
Фирма ZERA GmbH, Германия Адрес: Hauptstrasse 392, 53639 Koenigswinter Germany.тел. +49(0) 2223 704 0, факс +49(0) 2223 704 70, e-mail www.zera.de
Заявитель
ЗАО «Росприбор» Юридический адрес: 115191, Москва, Холодильный пер., д.1 тел./факс (495) 960 2832, (495) 428 4675, e-mail sales@rospribor.comИспытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева». Регистрационный номер № 30001-10. 190005, г. Санкт-Петербург, Московский пр.,19 тел./факс 251-76-01/113-01-14, (499) 75-096-75, e-mail: info@vniim.ruПринцип действия установок МТ600 и МТ700 основан на аналого-цифровом преобразовании мгновенных значений гармонических сигналов токов и напряжений с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.
Установки МТ600 и МТ700 состоят из блока первичных преобразователей тока и напряжения (измерительных трансформаторов тока и напряжения), шести аналого-цифровых преобразователей, микропроцессора, модуля приема входного сигнала в виде частоты от поверяемого СИ, вычислителя погрешности, электрически программируемых запоминающих устройств и жидкокристаллического дисплея. Сохранение данных и программ обеспечивается энергонезависимой памятью. Результаты измерений отображаются на дисплее. Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее всех измеряемых величин. Связь с ПЭВМ осуществляется с помощью последовательного интерфейса. Установки МТ600 и МТ700 оснащены входом для подключения импульсного выхода счетчиков электроэнергии и частотным выходом с частотой сигнала, пропорциональной измеряемой мощности.
Установки МТ600 и МТ700 (в исполнении МТ680, МТ68^, МТ681, МТ781 и МТ786) отличающихся основной погрешностью измерений и наличием встроенного источника испытательных сигналов напряжения:
-
- МТ680/680s/681 - основная погрешность измерений 0,05/0,1, отсутствует встроенный источник испытательных сигналов напряжения;
-
- МТ781 - основная погрешность измерений 0,05/0,1, имеется встроенный источник испытательных сигналов напряжения;
-
- МТ786 - основная погрешность измерений 0,025/0,05, имеется встроенный источник испытательных сигналов напряжения;
Приборы выполнены в виде моноблока в переносном исполнении (пластиковый кейс) с электропитанием от сети 220 В/50 Гц.
Общий вид установок МТ600 и МТ700 представлен на рис. 1. Пломбирование от несанкционированного доступа производится путем нанесения пломбы в виде одноразовой наклейки либо мастичной пломбы, блокирующей винты, крепящие крышку корпуса (рис.2).
МТ 680
МТ786
Рис. 1
■ОЫ рис. 2
наименование и обозначение |
количество |
Установка поверочная портативная серии МТ600 или МТ700 |
1 шт. по заказу |
Кабель сетевой |
1 шт. |
Компакт-диск с документацией |
1 шт. |
Принадлежности |
по заказу |
Руководство по эксплуатации на установку конкретного исполнения. |
1 шт. |
Методика поверки МП 2203-0259-2012 |
1 шт. |
Лист № 5 всего листов 5
Основные метрологические и технические характеристики МТ600, МТ700 представлены в таблицах 2 и 3.
Таблица 2
Наименование характеристики |
МТ680, МТ68К МТ681 |
МТ781 |
МТ786 |
Диапазон измерений напряжения переменного тока, В |
0,5-300 (поддиапазоны: 5, 250) |
0,005 - 500 (поддиапазоны:0,25-5-60-125-250-420) | |
Пределы допускаемой приведенной погрешности1 измерений напряжения переменного тока, % |
±0,05 (40-300) В ±1 (1-40) В ±3 (0,5-1) В |
±0,05 (40-500) В ±1 (0,05-40) В ±3 (0,005-0,05) В |
±0,025 (40-500) В ±1 (0,05-40) В ±3 (0,005-0,05) В |
Пределы допускаемой приведенной погрешности1 измерений напряжения переменного тока с адаптером до 40 кВ, % |
±2 | ||
Диапазон измерений силы переменного тока, А |
0,001 - 100 (поддиапазоны: 0,060,12-0,3-0,6-1,2-3-612-25-50-100) |
0,01 - 120 (поддиапазоны: 0,02-0,05-0,1-0,2-0,5-1-2-5-10 20-50-100) | |
Пределы допускаемой приведенной погрешности1 измерений силы переменного тока, % |
±0,05 (0,05-100) А ±0,2 (0,01-0,05) А |
±0,05 (0,05-120) А ±0,2 (0,01-0,05) А |
±0,025 (0,05-120) А ±0,2 (0,01-0,05) А |
Пределы допускаемой приведенной погрешности1 измерений силы переменного тока с токовыми клещами до 120 А, % |
±0,6 (0,025 - 0,05) А ±0,3 (0,05 - 0,5) А ±0,15 (0,5 - 120) А | ||
Пределы допускаемой приведенной погрешности1 измерений силы переменного тока с токовыми клещами до 300 А, % |
±0,15 (1 - 300) А ±0,3 (0,5 - 1) А ±0,6 (0,2 - 0,5) А | ||
Пределы допускаемой приведенной погрешности1 измерений силы переменного тока с токовыми клещами до 2000 А, % |
±1,0 (5 - 200) А ±1,0 (0,5 - 2000) А | ||
Пределы допускаемой приведенной погрешности1 измерений силы переменного тока с токовыми клещами до 10000 А, % |
±1,0 (5 - 1000) А ±1,0 (0,5 - 10000) А | ||
Пределы допускаемой приведенной погрешности1,2,3 измерений активной и реактивной мощности и энергии, % |
±0,1 (0,05-100) А ±0,3 (0,01-0,05) А |
±0,1 (0,05-100) А ±0,3 (0,01-0,05) А |
±0,05 (0,05-100) А ±0,3 (0,01-0,05) А |
Диапазон измерений частоты, Гц |
45-65 | ||
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±0,01 | ||
Диапазон измерений углов сдвига фаз3,4, градус |
0 - 360 | ||
Пределы допускаемой абсолютной погрешности измерений углов сдвига фаз3,4, градус |
±0,015 |
±0,015 |
±0,01 |
Температурный коэффициент, •10-6/К:
|
15 15 35 |
15 20 35 |
10 15 25 |
Наименование характеристики |
МТ680, №r681s, МТ681 |
МТ781 |
МТ786 |
Напряжение питания, В |
85 - 132; 170 - 265 | ||
Частота напряжения питания, Гц |
47-63 | ||
Потребляемая мощность, В •А, не более |
350 |
500 | |
Габаритные размеры (длина х ширина х высота), не более, мм |
216х521х425 |
219х518х429 | |
Масса, кг, не более |
16.5 |
20 |
Примечание:
-
1 - погрешность приведена к включенному поддиапазону
-
2 - погрешность приведена к полной мощности
-
3 - при напряжении от 40 до 500 В; (от 40 до 300) В для МТ681)
-
4 - при силе тока от 0,05 до 120 А; (от 0,05 до 100) А для МТ681)
Таблица 3 Характеристики встроенного источника
Наименование характеристики |
МТ681 |
МТ781 МТ786 |
Диапазон задания напряжения силы переменного тока, В |
- |
40 - 500 |
Максимальная выходная мощность источника напряжения силы переменного тока, В • А |
- |
30 |
Коэффициент искажений синусоидальности кривой напряжения переменного тока, % |
- |
0.5 |
Диапазон задания силы переменного тока, А |
0.01 - 100 |
0.01 - 120 |
Максимальная выходная мощность источника силы переменного тока, В • А |
50 |
60 |
Коэффициент искажений синусоидальности кривой силы переменного тока, % |
0.5 | |
Диапазон задания частоты, Гц |
45-65 | |
Диапазон задания углов сдвига фаз, градус |
0-359,9 |
Условия эксплуатации:
-
- температура окружающего воздуха от минус 15 до 45 °С;
-
- относительная влажность воздуха 95 % при 20 °С;
-
- атмосферное давление от 84 до 106,7 кПа (630 до 800 мм рт. ст.).
