Номер по Госреестру СИ: 51673-12
51673-12 Трансформаторы напряжения
(НКФ-220-58У1)
Назначение средства измерений:
Трансформаторы напряжения НКФ-220-58У1 (далее трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 141329
ID в реестре СИ - 363729
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Трансформаторы напряжения, НКФ-220-58У1,
Производитель
Изготовитель - П/я Р-6077 (завод высоковольтной аппаратуры)
Страна - УКРАИНА
Населенный пункт - г.Запорожье
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2287 от 2019.09.27 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
№2235 от 2023.10.23 ПРИКАЗ_Об утверждении типов стандартных образцов (36)
№2508 от 2019.10.22 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
№786 от 2017.04.14 О внесении изменений в описания типов и переоформлении свидетельств об утверждении типов стандартных образцов
№693 от 2023.03.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (10)
№2156 от 2023.10.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (12)
№889 от 2018.05.11 О внесении изменений в описания типов стандартных образцов
№2752 от 2019.11.19 о внесении изменений в описания типа стандартных образцов
№296 от 2017.02.17 О внесении изменений в описания типов на стандартные образцы
№2091 от 2023.10.06 ПРИКАЗ_Об утверждении типов стандартных образцов (10)
№2772 от 2023.12.22 ПРИКАЗ_Об утверждении типов стандартных образцов (7)
№563 от 2024.02.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (6)
№1295 от 2020.07.28 О внесении изменений в описания типов, о переоформлении свидетельства и продлении срока действия свидетельства об утверждении типов стандартных образцов
№2514 от 2021.11.11 О внесении изменений в сведения об утвержденных типах стандартных образцов (ГСО 10665-2015, ГСО 10666-2015, ГСО 10667-2015, ГСО 10668-2015)
№2234 от 2021.10.08 Об утверждении типов стандартных образцов
№14 от 2023.01.11 Об утверждении типов стандартных образцов
№772 от 2018.04.20 О внесении изменений в описание типа стандартных образцов
№2159 от 2019.09.19 О внесении изменений в описания типов стандартных образцов
№3044 от 2019.12.18 О внесении изменений в описание типа стандартных образцов и продлении срока действия свидетельства об утверждении типа стандартных образцов
№2965 от 2019.12.10 О внесении изменений в описания типов стандартных образцов
№392 от 2020.02.25 О внесении изменений в описание типа стандартных образцов
№1119 от 2020.06.29 о внесении изменений в описания типа и о продлении срока действия свидетельств об утверждении типа стандартных образцов
№1526 от 2020.09.14 о внесении изменений в описание типа и о продлении срока действия свидетельства об утверждении типа СО
№1845 от 2020.11.19 о внесении изменений и продлении срока действия СО
№1873 от 2020.11.20 о внесении изменений и продлении срока действия СО
№2419 от 2021.10.28 О внесении изменений в сведения об утвержденных типах стандартных образцов (ГСО 10728-2015, ГСО 8678-2005)
№2659 от 2021.11.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО, п. 12г (3) ГСО 8678-2005, ГСО 10728-2015, ГСО 10789-2016
№2025 от 2022.08.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (5)
№1977 от 2024.08.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (12)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-220-58У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений П/я Р-6077 (завод высоковольтной аппаратуры)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
3635-73 |
Трансформаторы тока, ТВТ-110, ТВТ-110-1, ТВТ-110-У П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3636-73 |
Трансформаторы тока, ТВТ-330-1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3637-73 |
Трансформаторы тока, ТВТ-150-1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3638-73 |
Трансформаторы тока, ТВТ-220, ТВТ-220М П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3639-73 |
Трансформаторы тока, ТФНКД-500-П П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3641-73 |
Трансформаторы тока, ТВТ-10-1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3642-73 |
Трансформаторы тока, ТВТ-35-I, ТВТ-35-III, ТВТ-35М, ТВТ-35-4000/1, ТВТ-35-4000/5, ТВТ-35М-300/1, ТВТ-35М-300/5, ТВТ-35М-600/1, ТВТ-35М-600/5, ТВТ-35М-1000/1, ТВТ-35М-1000/5, ТВТ-35М-3000/1, ТВТ-35М-3000/5, ТВДМ-35-1-200/5, ТВДМ-35-1-300/5, ТВДМ-35-1-600/5, ТВТ-400-1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3689-73 |
Трансформаторы тока, ТФЗМ-35Б-1У1 (ТФНД-35М) П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3690-73 |
Трансформаторы тока, ТФЗМ-35А-У1 (ТФН-35М) П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3691-73 |
Трансформаторы тока, ТФЗМ 33-Т1 (ТФНД 33Т) П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3694-73 |
Трансформаторы тока, ТФНД-220-1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
4059-74 |
Трансформаторы тока, ТФУМ 330А-У1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
51673-12 |
Трансформаторы напряжения, НКФ-220-58У1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
5217-76 |
Трансформаторы тока, ТФЗМ 35Б-IIУ1 (ТФНР-35) П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
5218-76 |
Трансформаторы тока, ТФЗМ 220Б-1Т1, ТФЗМ 220Б-IIТ1, ТФЗМ 132Б-Т1, ТФЗМ 66В-Т1 (ТФНД-220-3Т, ТФНУ-132СТ, ТФНУ-66СТ) П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
68629-17 |
Трансформаторы тока, ТВДМ-35 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
7082-79 |
Трансформаторы напряжения, ЗНОГ-220У3 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
7226-79 |
Трансформаторы напряжения, ЗНОГ-110-79У3 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
7582-80 |
Трансформаторы напряжения, КТПТ-35У1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
8555-81 |
Трансформаторы тока, ТФ3М35А-ХЛ1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
9318-83 |
Трансформаторы тока, ТФРМ 1150 А VI П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
8 лет |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Трансформаторы напряжения (НКФ-220-58У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы напряжения (НКФ-220-58У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НКФ-220-58У1
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ТУ 16-517.124-78 «Трансформатор напряжения НКФ. Технические условия»».
Поверка
Поверкаосуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной погрешности по напряжению + 0,1%); прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению + 0,1%).
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы заземляемые, однофазные, имеют одну первичную обмотку, одну основную вторичную обмотки и одну дополнительную вторичную обмотку. Обмотки изолированы бумажно-масляной изоляцией и помещены в заполненный маслом объем. Внутри фарфоровой покрышки трансформатора на металлическом цоколе установлена активная часть, которая представляет собой двустержневой магнитопровод с обмотками на каждом стержне.

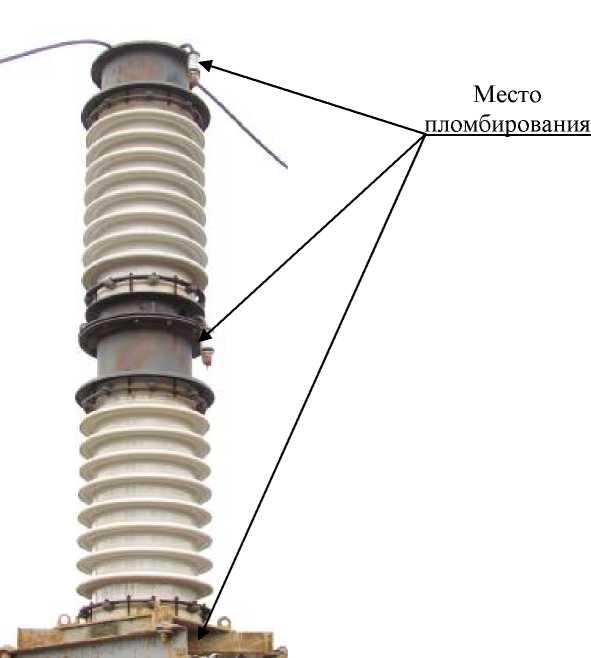

Рисунок 1- Общий вид трансформаторов напряжения НКФ-220-58У1
