Номер по Госреестру СИ: 51606-12
51606-12 Преобразователи влажности измерительные
(DewPro мод. MMY30, MMY31, MMY245, MMR30, MMR31, MMR101, Optica, OptiSonde)
Назначение средства измерений:
Преобразователи влажности измерительные DewPro модификаций MMY30, MMY31, MMY245, MMR30, MMR31, MMR101, Optica, OptiSonde предназначены для измерений влажности и температуры невзрывоопасных газов.

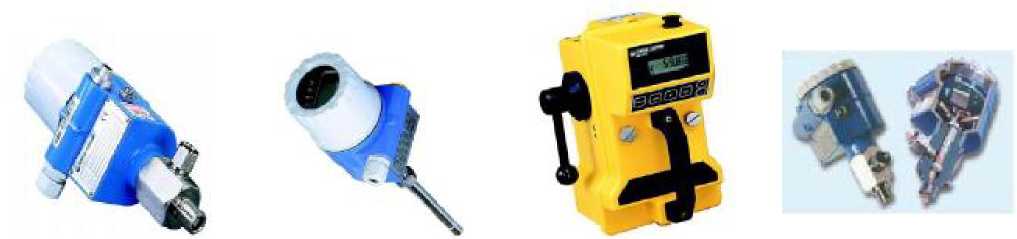

Внешний вид.
Преобразователи влажности измерительные
Рисунок № 1
Внешний вид.
Преобразователи влажности измерительные
Рисунок № 2
Внешний вид.
Преобразователи влажности измерительные
Рисунок № 3
Внешний вид.
Преобразователи влажности измерительные
Рисунок № 4
Внешний вид.
Преобразователи влажности измерительные
Рисунок № 5
Внешний вид.
Преобразователи влажности измерительные
Рисунок № 6
Внешний вид.
Преобразователи влажности измерительные
Рисунок № 7
Внешний вид.
Преобразователи влажности измерительные
Рисунок № 8
Внешний вид.
Преобразователи влажности измерительные
Рисунок № 9
Внешний вид.
Преобразователи влажности измерительные
Рисунок № 10
Программное обеспечение
Преобразователи влажности измерительные DewPro модификаций MMY30, MMY31, MMY245, MMR30, MMR31, MMR101, Optica, OptiSonde имеют встроенное программное обеспечение (программы “MM[x] Software” для модификаций MMY30, MMY31, MMY245, MMR30, MMR31, MMR101 и “Opticaj2re Software” для модификаций Optica, OptiSonde, записанные в ППЗУ микроконтроллера преобразователей).
Встроенное программное обеспечение разработано изготовителем прибора для решения задач измерения влажности и температуры газов, перевода результатов измерений влажности в различные единицы.
ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и отображения на индикаторе прибора результатов измерений влажности и температуры, а также их подготовки к считыванию внешним персональным компьютером.
Для работы с персональным компьютером используется программное обеспечение "Hyperterminal" под Windows, предназначенное для:
-
- просмотра результатов измерений в реальном времени на дисплее персонального компьютера;
-
- вывода номера версии встроенного программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Наименование встроенного ПО: для модификации MMY30 “MM[Y30] Software”: |
MM[Y30] |
1.03.02.05 |
86C2E898 |
CRC32 |
для модификации MMY31 “MM[Y31] Software”: |
MM[Y31] |
1.03.04.05 |
7b0785f9 |
CRC32 |
для модификации MMR30 “MM[R30] Software”: |
MM[R30] |
1.03.06.05 |
48B2DFA1 |
CRC32 |
для модификации MMR31 “MM[R31] Software”: |
MM[R31] |
1.03.07.05 |
0002B8F6 |
CRC32 |
для модификации MMR101 “MM[R101] Software”: |
MM[R101] |
1.03.09.05 |
7B91295C |
CRC32 |
для модификации MMY245 “MM[Y245] Software”: |
MM[Y245] |
1.11.12.03 |
0x5AA0F6 |
CRC32 |
для модификации Optica “Opticaj2re Software”: |
Opticaj2re |
1.27a |
2528ECEB |
CRC32 |
для модификации OptiSonde “Opticaj2re Software”: |
1.27b |
21z2E848 |
CRC32 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных
изменений соответствует уровню защиты «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографическим способом на титульный лист руководства по эксплуатации прибора и на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Преобразователи влажности измерительные DewPro модификаций MMY30, MMY31, MMY245, MMR30, MMR31, MMR101, Optica, Op-tiSonde. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Преобразователям влажности измерительным DewPro модификаций MMY30, MMY31, MMY245, MMR30, MMR31, MMR101, Optica, OptiSonde
-
1 ГОСТ 8.547-09 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов.
-
2 ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
-
3 Техническая документация фирмы «GE Sensing», Ирландия.
Поверка
Поверкаосуществляется по документу «Преобразователи влажности измерительные DewPro модификаций MMY30, MMY31, MMY245, MMR30, MMR31, MMR101, Optica, OptiSonde. Методика поверки № МП-242-1112-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 14.11.2011 г.
Основные средства поверки:
- эталонные генераторы влажности "Полюс -1", диапазон воспроизведения температуры точки росы минус 79 ... + 20 оС, абсолютная погрешность ± 0,1 оС. Комплекс гигрометрической аппаратуры, входящий в состав Государственного вторичного эталона единиц влажности ГВЭТ151-1-10.
- эталонные генераторы влажности "Родник-2", диапазон воспроизведения температуры точки росы минус 20 . + 54 оС, абсолютная погрешность ± 0,1 оС, диапазон воспроизведения относительной влажности 1 . 99 %, абсолютная погрешность ± 0,5 %. Комплекс гигрометрической аппаратуры, входящий в состав Государственного вторичного эталона единиц влажности ГВЭТ151-1-10.
Заявитель
ЗАО «Теккноу», г. Санкт-ПетербургАдрес: 196066, Санкт-Петербург, Московский пр., 212, а/я 32; Тел: (812)324-56-27, Факс : (812)324-56-29.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19, Тел. (812) 251-76-01, факс (812) 713-01
14, e-mail: info@vniim.ru
В преобразователях влажности измерительных DewPro модификаций MMY30, MMY31, MMY245, MMR30, MMR31, MMR101 используется сорбционно-емкостной принцип действия, основанный на поглощении содержащейся в газе влаги датчиком, выполненным по тонкопленочной технологии.
Преобразователи влажности измерительные DewPro модификаций Optica, OptiSonde состоят из блоков отображения информации модификаций Optica, OptiSonde и датчиков модификаций 1111H, 1211H, D-2, SIM-12H, 1311-DR, 1311-XR (по заказу), подключаемых при помощи кабелей. В датчиках 1111H, 1211H, D-2, SIM-12H, 1311-DR, 1311-XR используется конденсационный принцип измерения влажности, основанный на охлаждении помещенного в газовую среду зеркального сенсора.
Датчики модификаций 1111H, 1211H, D-2, SIM-12H, 1311-DR, 1311-XR имеют унифицированный выход сопротивления PRT и могут использоваться как самостоятельные измерительные преобразователи и в качестве первичных измерительных преобразователей для преобразователей влажности измерительных DewPro модификаций Optica, OptiSonde.
Преобразователи модификаций MMY30, MMY31, MMR30, MMR31, MMR101 имеют микропроцессорный контроллер и представляют результаты измерений влажности в единицах температуры точки росы, оС, либо в единицах абсолютной влажности (млн-1 (ppm)). Приборы могут быть оснащены показывающим дисплеем, или не иметь его.
Конструкция MMY30 предусматривает как встраивание его в технологические трубопроводы, так и наружную установку.
MMY31 имеет прочный корпус, обеспечивающий возможность непосредственного монтажа в технологический трубопровод.
Преобразователь MMY35 имеет компактное исполнение. Все внутренние коммуникации прибора, имеющие контакт с влагой, выполнены из нержавеющей стали. Корпус прибора выполнен из анодированного алюминия.
Преобразователь MMR30 является компактным датчиком влажности среднего диапазона. Имеет прочный металлический корпус, выполнен по проточной технологии.
Преобразователь MMR31 имеет прочный металлический корпус, представляет конструкцию погружного типа и обеспечивает измерения непосредственно в технологических трубопроводах при повышенном давлении анализируемой среды. Дополнительно датчик позволяет измерение температуры газов.
Преобразователь MMR101 имеет прочный, защищенный корпус для установки в производственных помещениях и вне их. Прибор оснащен сенсором влажности и платиновым RTD сенсором температуры.
Преобразователь MMY245 является удобным переносным измерительным прибором проточного типа со встроенным батарейным источником питания с авто отключением, оснащен 4-разрядным цифровым жидкокристаллическим дисплеем.
В модификациях MMY30, MMY31, MMY35, MMY245 в качестве емкостного датчика влажности используется тонкопленочный оксидно-алюминиевый сенсор, у модификаций MMR30, MMR31, MMR101 - силиконовый полимерный сенсор.
Преобразователи модификаций Optica, OptiSonde - многофункциональные приборы сбора, подготовки и отображения информации. В них установлен жидкокристаллический дисплей и микропроцессорный контроллер, осуществляющий взаимодействие с подключаемыми датчиками модификаций 1111H, 1211H, D-2, SIM-12H, 1311-DR, 1311-XR и блок памяти для сохранения полученных данных. Также к ним могут подключаться датчики давления PT-30A/PT-300A. При этом Optica, OptiSonde позволяют одновременно измерять и отображать на дисплее температуру точки росы, температуру и давление.
Преобразователь Optica имеет настольное лабораторное исполнение, а конструкция преобразователя OptiSonde позволяет как промышленную, так и лабораторную установку.
Датчики на охлаждаемом зеркале модификаций 1111H, 1211H, D-2, SIM-12H, 1311-DR, 1311-XR принципиально отличаются друг от друга по обеспечиваемому уровню охлаждения. Так датчик 1111H имеет одноступенчатый элемент Пелтье, обеспечивающий уровень воздушного охлаждения 45 оС, датчики 1211H, D-2, SIM-12H имеют двухступенчатую полупроводниковую батарею охлаждения, обеспечивающую уровень воздушного охлаждения 65 оС, в датчике 1311-DR реализовано четырехступенчатое охлаждение и в 1311-XR пятиступенчатое охлаждение зеркала. Датчик SIM-12H для измерения высоких значений температуры точки росы анализируемого газа, превышающих температуру окружающей среды, предусматривает комплектование пробоотборной нагревательной системой HSS-12. Определение момента выпадения конденсата осуществляется при помощи инфракрасной оптики с низким уровнем помехи. Датчик D-2 имеет дополнительное смотровое окно для наблюдения за зеркалом во время работы.
Датчик 1111H имеет конструктивное погружное исполнение, 1311-DR, 1311-XR, D-2, SIM-12H являются датчиками проточного типа. Рекомендуемый для них диапазон расхода анализируемого газа составляет 0,25 ... 2,5 л/мин.
В датчиках 1111H, 1311-DR, 1311-XR, D-2, SIM-12H в качестве сенсора температуры точки росы используется платиновый термопреобразователь сопротивления, имеющий пассивный выход.
Внешний вид преобразователей влажности приведен на рисунке 1.
модификация MMY30
модификация MMY31
модификация MMR30
модификация MMR101
модификация MMY245
модификация OptiSonde
модификация MMR31
модификация Optica
Рисунок 1 - внешний вид преобразователей влажности измерительных DewPro модификаций
MMY30, MMY31, MMY245, MMR30, MMR31, MMR101, Optica, OptiSonde.
Внешний вид датчиков влажности приведен на рисунке 2.
датчик 1111H
датчик 1211H
датчик D2
датчик SIM-12H
Рисунок 2 - внешний
1311-DR, 1311-XR.
датчик 1311-DR
датчик 1311-XR
вид датчиков влажности
модификаций 1111H,
1211H, D2, SIM-12H,
Комплект поставки преобразователей влажности измерительных DewPro модификаций MMY30, MMY31, MMY245, MMR30, MMR31, MMR101, Optica, OptiSonde определяется заказом и отражается в спецификации.
Основной комплект включает:
- преобразователь влажности измерительный DewPro;
- руководство по эксплуатации ;
- методика поверки МП -242-1112-2011.
Таблица 1 - Основные метрологические и технические характеристики преобразователей влажности измерительных DewPro модификаций MMY30, MMY31, MMY245, MMR30, MMR31, MMR101, 1111H, 1211H, D2, SIM-12H, 1311-DR, 1311-XR, Optica, OptiSonde.
Таблица 1
Параметр |
Значение | |||||
MMY30 |
MMY31 |
MMY245 |
MMR30 |
MMR31 |
MMR101 | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Диапазон измерений тем-о пературы точки росы, С |
от минус 80 до +20 |
от минус 80 до +20 |
от минус 80 до +20 |
от минус 15 до +60 |
от минус 15 до +60 |
от 0 до +60 |
Пределы допускаемого значения абсолютной погрешности по каналу температу-о ры точки росы, С |
± 2 |
± 2 |
± 2 |
± 1 |
± 1 |
± 1 |
Диапазон измерений относительной влажности, % |
от 0 до 100 | |||||
Пределы допускаемого значения абсолютной погрешности по каналу относительной влажности, % |
± 2 | |||||
Диапазон измерений темпе- о ратуры газа, С |
от минус 20 до +40 |
от минус 15 до +85 |
от 0 от +150 | |||
Пределы допускаемого значения абсолютной погрешности по каналу температу-о ры газа, С |
± 0,5 |
± 0,5 |
± 0,5 | |||
Диапазон показаний темпе- о ратуры точки росы, С |
от минус 90 до +20 |
от минус 90 до +20 |
от минус 90 до +20 |
от минус 15 до +85 |
от минус 15 до +85 |
от 0 до +100 |
Выходной сигнал |
4 - 20 мА |
4 - 20 мА |
- |
4 - 20 мА |
2 выхода 4 - 20 мА |
2 выхода 4 - 20 мА |
Максимальной рабочее давление, кгс/см2 |
30 |
120 |
10 |
17 |
17 |
10,2 |
Габаритные размеры, мм, не более | ||||||
датчик: длина |
168,1 |
264,2 |
- |
168,1 |
309 |
566 |
ширина/диаметр |
112,8 |
112,8 |
- |
112,8 |
112 |
195 |
высота |
- |
- |
- |
- |
- |
- |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
электронный блок: | ||||||
длина |
- |
- |
274,5 |
- |
- |
- |
ширина |
- |
- |
207,9 |
- |
- |
- |
высота |
- |
- |
180,4 |
- |
- |
- |
Масса, кг, не более | ||||||
датчик: |
1,5 |
1,5 |
3,2 |
2,0 |
2,0 |
2,0 |
электронный блок: |
- |
- |
- |
- |
- |
- |
Напряжение питания, В |
24 |
24 |
6 В от 4 батарей |
24 |
24 |
24 |
Потребляемая мощность, Вт |
5 |
5 |
5 |
5 |
5 |
5 |
Срок службы |
6 лет | |||||
Время наработки на отказ, ч |
25000 |
3000 |
25000 | |||
Условия эксплуатации: диапазон температуры ок- |
от минус 40 |
от минус 40 |
от минус 40 |
от минус 40 |
от минус 40 | |
ружающего воздуха, °C диапазон атмосферного |
до +60 |
до +60 |
от 0 до +60 |
до +60 |
до +60 |
до +85 |
давления, кПа |
от 84 до 106,7 |
от 84 до 106,7 |
от 84 до 106,7 |
от 84 до 106,7 |
от 84 до 106,7 |
от 84 до 106,7 |
относительная влажность, | ||||||
не более, % |
50 |
50 |
80 |
80 |
80 |
80 |
Диапазон измерений темпе- |
от минус 15 |
от минус 35 |
от минус 35 |
от минус 10 |
от минус 65 |
от минус 80 |
ратуры точки росы, оС |
до +25 |
до +25 |
до +25 |
до +60 |
до +25 |
до +15 |
Пределы допускаемого значения абсолютной погреш- | ||||||
ности по каналу температуры точки росы, оС |
± 0,2 |
± 0,2 |
± 0,2 |
± 0,2 |
± 0,2 |
± 0,2 |
Диапазон измерений относительной влажности, % | ||||||
Пределы допускаемого значения абсолютной погреш- | ||||||
ности по каналу относительной влажности, % |
- |
- |
- |
- |
- |
- |
Продолжение таблицы 1
Optica, OptiSonde совместно с датчиками | ||||||
1111H |
1211H |
D-2 |
SIM-12H |
1311-DR |
1311-XR | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Диапазон измерений темпе- о ратуры газа, С | ||||||
Пределы допускаемого значения абсолютной погрешности по каналу температу-о ры газа, С | ||||||
Диапазон показаний темпе-о ратуры точки росы, С |
от минус 10 до +75 | |||||
Выходной сигнал |
Выход сопротивления PRT |
Выход сопротивления PRT |
Выход сопротивления PRT |
Выход сопротивления PRT |
Выход сопротивления PRT |
Выход сопротивления PRT |
Максимальной рабочее давление, кгс/см2 |
15 |
22 |
11 |
4,5 |
22 |
8 |
Габаритные размеры, мм, не более | ||||||
датчик: длина |
89 |
127 |
114 |
219 |
414 |
483 |
ширина/диаметр |
30 |
144,8 |
100 |
102 |
223 |
308,5 |
высота |
- |
78,7 |
- |
89 |
185 |
229 |
Масса, кг, не более | ||||||
датчик: |
0,5 |
1,8 |
1,8 |
1,8 |
16 |
26 |
Напряжение питания, В |
от внешнего мо нитора |
от внешнего мо нитора |
от внешнего мо нитора |
115/230 В, 50 Гц |
115/230 В, 50 Гц |
115/230 В, 50 Гц |
Потребляемая мощность, Вт |
- |
75 |
300 |
700 | ||
Срок службы |
6 лет | |||||
Время наработки на отказ, ч |
25000 |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Условия эксплуатации: диапазон температуры окружающего воздуха, °C |
от минус 15 до +80 |
от минус 15 до +100 |
от минус 15 до +85 |
от минус 25 до +85 |
от 0 до +35 |
от 0 до +35 |
диапазон атмосферного давления, кПа |
от 84 до 106,7 |
от 84 до 106,7 |
от 84 до 106,7 |
от 84 до 106,7 |
от 84 до 106,7 |
от 84 до 106,7 |
относительная влажность, не более, % |
80 |
80 |
80 |
80 |
80 |
80 |
Optica |
OptiSonde | |
4 - 20 мА |
4 - 20 мА RS-232 | |
Выходной сигнал |
0 - 5 В RS-232 | |
Габаритные размеры, мм, не более | ||
длина |
343 |
203,2 (207,5) |
ширина/диаметр |
330 |
224,5 (114) |
высота |
165 |
94 (198,1) |
Масса, кг, не более |
3,6 |
4,5 |
95-265 В, 50 Гц |
95-265 В, | |
Напряжение питания, В |
50 Гц 18-28 В= | |
Потребляемая мощность, Вт |
200 |
- |
Условия эксплуатации: | ||
от минус 10 |
от минус 10 | |
диапазон температуры окружающего воздуха, °C |
до +60 |
до +60 |
диапазон атмосферного давления, кПа |
от 84 до 106,7 |
от 84 до 106,7 |
относительная влажность, не более, % |
80 |
80 |
