Номер по Госреестру СИ: 51438-12
51438-12 Теплосчетчики
(ULTRAHEAT Т230)
Назначение средства измерений:
Теплосчетчики ULTRAHEAT Т230 (далее по тексту - теплосчетчики) предназначены для измерений тепловой энергии и объема теплоносителя (воды), протекающего по трубопроводу в закрытых системах тепло/холодоснабжения, температуры в подающем и обратном трубопроводах, тепловой мощности, времени наработки и простоя, индикации значений измеренных величин.

Внешний вид.
Теплосчетчики
Рисунок № 1

Внешний вид.
Теплосчетчики
Рисунок № 2

Внешний вид.
Теплосчетчики
Рисунок № 3
Программное обеспечение
ПО теплосчетчика T230 выполнено на языке Ассемблер, записано в микроконтроллер H8/38076 или H8/38976 и полностью соответствует требованиям
ГОСТ Р ЕН 1434-2006. ПО разделена на метрологически значимую и метрологически незначимую части.
К метрологически значимой части ПО относятся: измерение расхода, температуры, времени, управление индикацией, функции интерфейсов, кнопок, сервиса, EEPROM, управление внутренними процедурами.
К метрологически незначимой части ПО относятся: коммуникация через оптический интерфейс, M-Bus, декодирование передаваемых данных, самодиагностика, функции коммуникационных модулей.
Метрологически значимые параметры и данные защищены от преднамеренного или случайного изменения путем введения паролей и пломбирования узлов ТС.
Идентификационные данные программного обеспечения (ПО)
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО ТС Т230 |
- |
7-09 |
815С |
CRC16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - "С".
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку методом лазерного гравирования и титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации на теплосчетчик.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ULTRAHEAT Т230:-
1. ГОСТ Р EH 1434-2006 “Теплосчетчики”.
-
2. Directive 2004/22/EC of the European Parliament and of the Council of 31 March 2004 (MID).
-
3. Техническая документация фирмы Landis+Gyr GmbH, Германия.
Поверка
Поверкаосуществляется по методике МП 51438-12 "ГСИ. Теплосчетчики ULTRAHEAT Т230. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в июле 2012 г.
Основные средства поверки:
-
- установка поверочная расходомерная, диапазон 0,006.6 м3/ч, погрешность ±0,5 %;
-
- термостаты FBC720 низкотемпературный циркуляционный для воспроизведения температур в диапазоне от -20.. .+200 °C, погрешность поддержания температуры ±0,01 °C;
-
- термометр платиновый эталонный ПТС-10М, погрешность измерений температуры ±0,01 °С;
-
- термометр цифровой эталонный ТЦЭ-005/М2, диапазон измерений сопротивления от 0 до 375 Ом, погрешность ±(0,003 +1,5- 10-5-|t|) °C.
Изготовитель
фирма Landis+Gyr GmbH, ГерманияHumboldtstrasse 64 90459 Nurnberg, Germany
тел. +(49911)-723-70-36, факс +(49911)-723-55-21
E-mail: Herbert.brunner@landisgyr.com
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)119361, Москва, ул. Озерная, 46
тел. +7(495) 437-57-77, факс +7(495) 437-56-66.
E-mail: office@vniims.ru
Теплосчетчики имеют единое конструктивное исполнение и состоят из:
-
- вычислителя;
-
- ультразвукового преобразователя расхода;
-
- пары калиброванных совместно с вычислителем датчиков температуры Pt500.
Принцип работы теплосчетчиков состоит в измерении расхода и температур теплоносителя в прямом и обратном трубопроводах систем теплоснабжения и последующем определении тепловой энергии, объема и других параметров теплоносителя путем обработки результатов вычислителем по заданному алгоритму и отображением результатов обработки на цифровом показывающем устройстве.
Исполнения теплосчетчиков различаются местом установки преобразователя расхода, а их типоразмеры отличаются номинальными диаметрами преобразователей расхода и диапазонами объемного расхода теплоносителя. Для различных случаев назначения теплосчетчики выпускаются в следующих исполнениях (обозначение исполнения X в коде заказа Т230-Х...):
А - для измерений тепловой энергии при установке в обратный трубопровод;
В - для измерений тепловой энергии при установке в подающий трубопровод;
G - для измерений энергии охлаждения при установке в обратный трубопровод;
H - для измерений энергии охлаждения при установке в подающий трубопровод.
Вычислители имеют энергонезависимую память, в которой хранятся:
-
- накопленные значения тепловой энергии;
-
- накопленные значения объема теплоносителя;
-
- время наработки, время простоя; сообщения об ошибках.
Вычислитель может дополнительно обеспечивать архивирование:
-
- ежемесячных значений (глубина архивирования 24 месяца), а также годовых значений за предыдущий год: тепловой энергии и объема теплоносителя; времени простоя и времени работы при наличии расхода; максимальных значений тепловой мощности, расхода и температуры теплоносителя;
-
- служебной информации.
Вычислители обеспечивают:
-
- считывание измерительной информации через оптический интерфейс с помощью прибора сбора данных или компьютера, а также с дисплея (энергия считывается в kWh, MWh, MJ, GJ; объем в m3);
-
- дистанционную передачу измерительной, архивной и служебной информации через оптический интерфейс и, при наличии, в зависимости от заказа, через коммуникационные каналы (M-Bus, радиомодуль, импульсный выход).
Теплосчетчики соответствуют классам точности 2 или 3 согласно
ГОСТ Р EH 1434-1-2006.

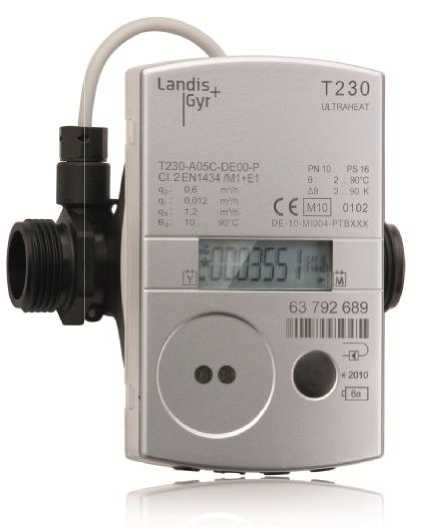

Внешний вид теплосчетчика представлен на рис.1.

Рис. 1

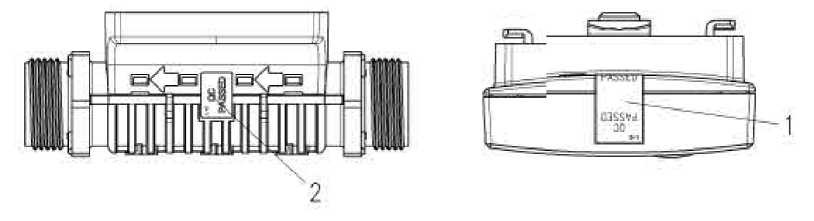

Места пломбирования приведены на рис.2.. .4.

Рис.2

/
Рис. 3
Рис. 4
Номинальный расход qp, м3/ч |
Максимальный расх3од qs, м3/ч |
Минимальный расход qi, м3/ч |
Порог чувстви тельности, м3/ч |
Монтажная длина, мм |
Потеря давления, кПа |
Вид соединения |
0,6 |
1,2 |
0,006 |
0,0012 |
110 |
7,5 |
G3/4B |
1,5 |
3,0 |
0,012 |
0,0024 |
110 |
13,5 |
G3/4B |
0,015 |
0,003 |
130 |
G1B | |||
2,5 |
5,0 |
0,025 |
0,005 |
130 |
16,5 |
G1B |
Диапазон измерений температуры теплоносителя вычислителем, оС
Диапазон разности температуры теплоносителя в подающем и обратном трубопроводах (DQ), К
Температурный рабочий диапазон теплоносителя в преобразователе расхода, оС
Пределы допускаемой относительной погрешности теплосчетчика при измерении объемного расхода и объема теплоносителя во всем диапазоне расходов от qi до qs, %:
-
- класс 2
-
- класс 3
где qp и q - значения номинального и измеренного расхода теплоносителя
Пределы допускаемой относительной погрешности вычислителей в комплекте с датчиками температуры при вычислении тепловой энергии, %
где DQmin и DQ - значения наименьшей и измеренной разности температур в подающем и обратном трубопроводах, °С
Пределы суммарной допускаемой относительной погрешности теплосчетчика при измерении тепловой энергии для классов 2 и 3, %:
Максимальная температура теплоносителя в преобразователе расхода, (не более 1000 часов), °C
Максимальное рабочее избыточное давление, МПа Электропитание - от литиевой батареи номинальным напряжением, В
Срок службы батареи в зависимости от заказа, лет Температура окружающей среды, °C
Относительная влажность воздуха не более, %
Класс защиты корпуса по ГОСТ 14254-96
Габаритные размеры, мм
Масса, кг, не более
от 0 до 120
от 3 до 80
от 5 до 90
dF=±(2+0,02 qp/q), но не более ±5 dр=±(3+0,05qp /q), но не более ±5
det =±(1 + 4DQmin /DQ)
d = dp + det
95
1,6
3,6
6 или 11
от 5 до 55
93 при 25 °C
IP54
116x70,4x77,3
0,36
