Номер по Госреестру СИ: 51378-12
51378-12 Анализаторы точки росы
(CHANDLER (мод. 13-1210-C-S-2))
Назначение средства измерений:
Анализаторы точки росы CHANDLER (модель 13-1210-C-S-2) (далее - анализаторы) предназначены для измерения температуры точки росы по влаге и углеводородам в природном газе, воздухе, кислороде и других газах.
Внешний вид.
Анализаторы точки росы
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам точки росы CHANDLER
Техническая документация изготовителя «Chandler Engineering Company», США.
Поверка
Поверкаосуществляется по документу МП 46-241-2012 «ГСИ. Анализаторы точки росы CHANDLER (модель 13-1210-C-S-2). Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- измеритель температуры двухканальный МИТ 2.05 (диапазон измерения температуры от минус 200 до 962 оС, абсолютная погрешность ± 0,1 оС); - рабочие пробы газа.
Изготовитель
«Chandler Engineering Company», США, 2001 N. Indianwood Avenue, Broken Arrow Oklahoma, USA.
Заявитель
Общество с ограниченной ответственностью «Аргоси Аналитика» (ООО «Аргоси аналитика»), 115054, г. Москва, Стремянный переулок, 38; тел. (495) 544-11-35, факс (495) 544-11-36.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научноисследовательский институт метрологии», (ГЦИ СИ ФГУП «УНИИМ»),
620000, г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.
Зарегистрирован в Госреестре под № 30005-11.
Анализаторы работают по принципу охлаждаемого зеркала и воспроизводят условия, обеспечивающие фазовые переходы в системе «жидкость-пар» влаги и углеводородов. Фазовые переходы фиксируются визуально по появлению конденсата на поверхности зеркала и при его испарении.
Конструктивно анализатор представляет собой лабораторный прибор, состоящий из камеры высокого давления для пробы газа; зеркала в виде круглой пластины из нержавеющей стали, камеры охлаждения; термометра для контроля температуры.
Температура зеркала измеряется постоянно с помощью термометра.
Камера высокого давления оснащена манометром и имеет иллюминатор с увеличителем и боковую подсветку зеркала для наблюдения появления конденсата, а также цифровой индикатор температуры.
Управление работой анализатора осуществляется в ручном режиме. Регулируя подачу хладагента, оператор выполняет циклы повышения и понижения температуры зеркала. При этом он регистрирует температуру появления конденсата на зеркале при охлаждении и температуру исчезновения конденсата при ее повышении.

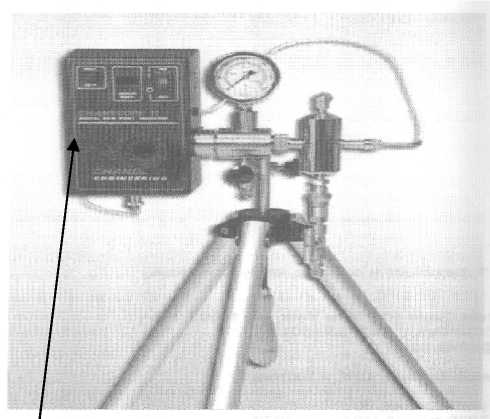

Фотография внешнего вида анализатора представлена на рисунке 1.
Рисунок 1
Место нанесения знака поверки
Наименование характеристик |
Значения характеристик |
Диапазон измерений температуры точки росы, оС |
от минус 100 до 50 |
Пределы допускаемой абсолютной погрешности измерений тем- |
± 0,3 |
пературы точки росы, оС | |
Диапазон показаний давления, МПа |
от 0 до 34,5 |
Электрическое питание: | |
- напряжение, В |
220 ± 22 |
- частота, Гц |
50/60 |
Лист № 2 всего листов 2
Наименование характеристик |
Значения характеристик |
Габаритные размеры, мм, не более |
356х457х178 |
Масса, кг, не более |
10 |
Условия эксплуатации:
|
от 18 до 25 70 |
