Газоанализаторы метана портативные METHAWO 5.100 модели HMG 01.03.001 (далее -газоанализаторы) являются портативными приборами непрерывного действия.

Конструктивно газоанализатор выполнен одноблочным в корпусе из пластика. На лицевой стороне корпуса газоанализатора расположены жидкокристаллический дисплей и три клавиши управления. На верхней стороне корпуса расположены вход датчика газоанализатора, сигнальный светодиод и штуцер для выхода газа при работе встроенного побудителя расхода. На нижней стороне корпуса расположены контакты для зарядного устройства.

Электрическое питание газоанализатора осуществляется от встроенного, заменяемого в условиях эксплуатации, аккумуляторного блока.

Способ отбора пробы - диффузионный. По дополнительному заказу газоанализатор может быть оснащен специальным адаптером для работы со встроенным насосом.

Принцип измерений:

• - в диапазоне показаний объемной доли метана от 0 до 5 % - термокаталитический;

• - в диапазоне показаний объемной доли метана от 5 до 100 % (или от 0 до 100 %) - термокондуктометрический.

Газоанализатор обеспечивает выполнение следующих функций:

• - измерение объемной доли метана в диапазоне измерений и отображение результатов измерений на жидкокристаллический дисплей;

• - формирование сигналов о превышении заданных пороговых уровней;

• - самодиагностику аппаратной и программной части газоанализатора и вывод сообщений об ошибках.

Исполнение газоанализатора (уровень и вид взрывозащиты) по ГОСТ P 52350.0-2005 соответствует РО Exia I X.

Степень защиты по ГОСТ 14254-96 не ниже IP54.

Внешний вид газоанализатора представлен на рисунке 1. Схема пломбировки корпуса газоанализатора от несанкционированного доступа приведена на рисунке 2.

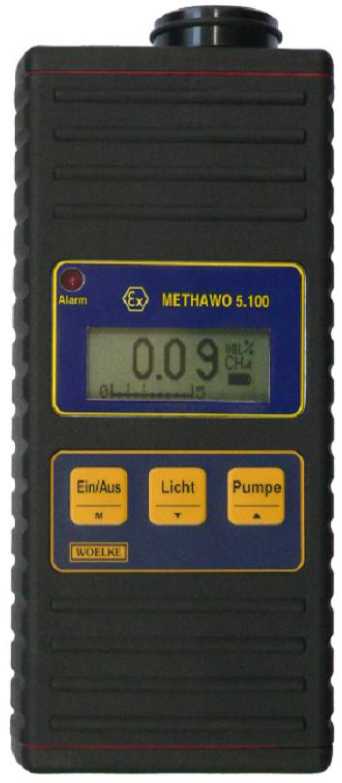

Рисунок 1 - Газоанализаторы метана портативные METHAWO 5.100 модели HMG 01.03.001, внешний вид

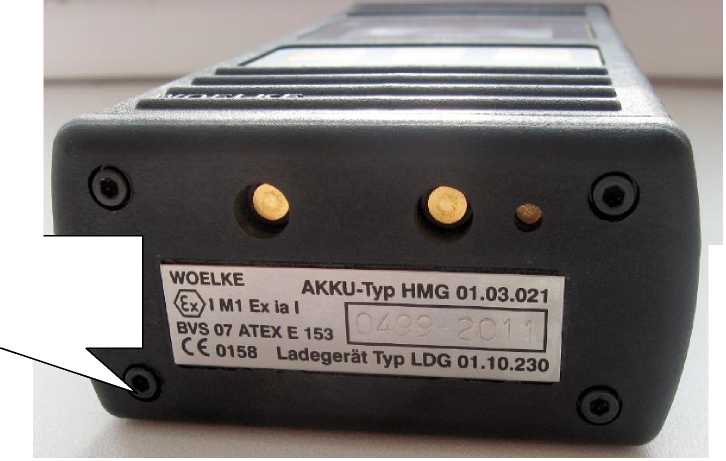

Место нанесения пломбы (при необходимости, на любой из винтов корпуса)

Рисунок 2 - Схема пломбировки корпуса газоанализатора от несанкционированного доступа

Лист № 3 всего листов 6

Комплект поставки газоанализатора указан в таблице 3. Таблица 3

1)    Диапазоны измерений и пределы допускаемой основной погрешности приведены в таб

лице 2.

Таблица 2

Примечания:

1) Переключение поддиапазонов в диапазоне измерений 1 происходит автоматически;

Лист № 4 всего листов 6

2) Дискретность показаний в диапазоне показаний объемной доли метана от 0 до 5 % равна 0,01 %, в диапазоне показаний св. 5 до 100 % (диапазон 1) или от 0 до 100 % (диапазон 2) равна 0,1 %.

2)    Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от преде

лов допускаемой основной погрешности

• 3)    Пределы допускаемой дополнительной погрешности газоанализатора от влияния воз

действия температуры окружающей и анализируемой сред в диапазоне от минус 10 ^oC до плюс 40 ^oC относительно нормальных условий эксплуатации 20 ^oC:

- для диапазона 1 в диапазоне измерений объемной доли метана

от 0 до 2,5 %                                             объемная доля метана ± 0,2 %

или ± 10 % от показаний при 20^oC, выбирают большее значение

- для диапазона 2                                     объемная доля метана ± 5 %

или ± 10 % от показаний при 20^oC, выбирают большее значение

• 4)    Пределы допускаемой дополнительной погрешности газоанализатора от влияния изме

нения атмосферного давления в диапазоне от 50 до 150 кПа относительно нормальных условий эксплуатации 100 кПа

- для диапазона 1 в диапазоне измерений объемной доли метана

от 0 до 2,5 %                                             объемная доля метана ± 0,2 %

или ± 30 % от показаний при 100 кПа, выбирают большее значение

- для диапазона 2                                     объемная доля метана ± 5 %

или ± 30 % от показаний при 100 кПа, выбирают большее значение

• 5)    Пределы допускаемой дополнительной погрешности газоанализатора от влияния изме

нения относительной влажности окружающей среды в диапазоне от 20 % до 90 % относительно нормальных условий эксплуатации 50 % (при температуре 40 ^oC)

- для диапазона 1 в диапазоне измерений объемной доли метана

от 0 до 2,5 %                                             объемная доля метана ± 0,2 %

или ± 15 % от показаний при влажности 50 %, выбирают большее значение

- для диапазона 2                                     объемная доля метана ± 5 %

или ± 15 % от показаний при влажности 50 %, выбирают большее значение

• 6)    Время установления показаний, не более, с

- по уровню 0,5, T0,5

- по уровню 0,9, T0,9

• 7)    Время прогрева газоанализатора, мин, не более

• 8)    Время непрерывной работы от полностью заряженного аккумуляторного блока, ч, не

менее (при работе насоса / без насоса):

- для диапазона 1

- для диапазона 2                                                            10 / 18

• 9)    Габаритные размеры, мм, не более:

высота

ширина

толщина

• 10) Масса, кг, не более

Примечание - без дополнительных частей и принадлежностей.

• 11)   Средняя наработка на отказ, ч                                                 15 000

Лист № 5 всего листов 6 Условия эксплуатации

- диапазон температуры окружающей среды, ^oC               от минус 10 до плюс 40

- диапазон относительной влажности окружающей среды , %     до 95 без конденсации

- диапазон атмосферного давления, кПа                                 от 50 до 150
