Номер по Госреестру СИ: 51298-12
51298-12 Анализаторы статической прочности гранул
(ACAR)
Назначение средства измерений:
Анализаторы статической прочности гранул ACAR (далее - анализаторы) предназначены для измерения линейных размеров и статической прочности гранул гранулированных материалов.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 21.09.2017
Номер записи - 140889
ID в реестре СИ - 363289
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "AMT-Systems Oy"
Страна - ФИНЛЯНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№775 от 2012.09.20 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 51239-12,51240-12,32209-12,51241-12 по 51265-12,51294-12 по 51334-12)
№1480 от 2017.07.05 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 48197 "Анализаторы статистической прочности гранул ACAR"
№1275 от 2022.05.26 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (22)
Наличие аналогов СИ: Анализаторы статической прочности гранул (ACAR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "AMT-Systems Oy"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35417-07 01.08.2012 |
Анализаторы статической прочности гранул, ACAR Фирма "AMT-Systems Oy" (ФИНЛЯНДИЯ ) |
1 год | |
|
47686-11 17.10.2026 |
Анализаторы слеживаемости, ACAP Easy Фирма "AMT-Systems Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
47686-11 16.09.2016 |
Анализаторы слеживаемости, ACAP Easy Фирма "AMT-Systems Oy" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
51298-12 05.07.2027 |
Анализаторы статической прочности гранул, ACAR Фирма "AMT-Systems Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
51298-12 21.09.2017 |
Анализаторы статической прочности гранул, ACAR Фирма "AMT-Systems Oy" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
Кто поверяет Анализаторы статической прочности гранул (ACAR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы статической прочности гранул (ACAR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пермский ЦСМ Пермский край |
5116 | 5116 |
Программное обеспечение
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификацион ный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ACAR |
acoctlr |
1.5.1 |
3484A5FF6C64 3E7FE5442CF7 A69099A4 |
MD5Hasher |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: «А» по МИ 3286-2010.
Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик.
Место нанесения клейм и наклеек

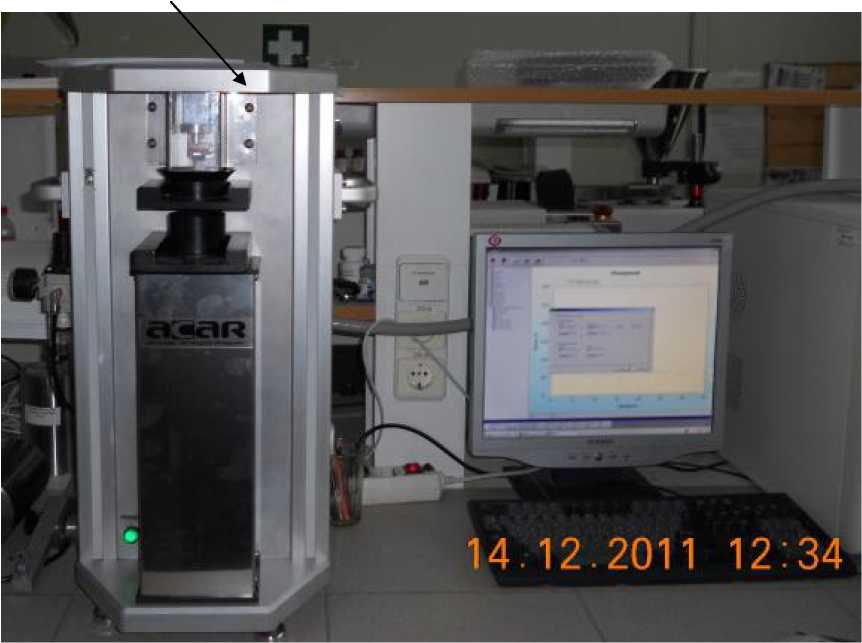

Рисунок 1 - Фото общего вида анализатора статической прочности гранул ACAR

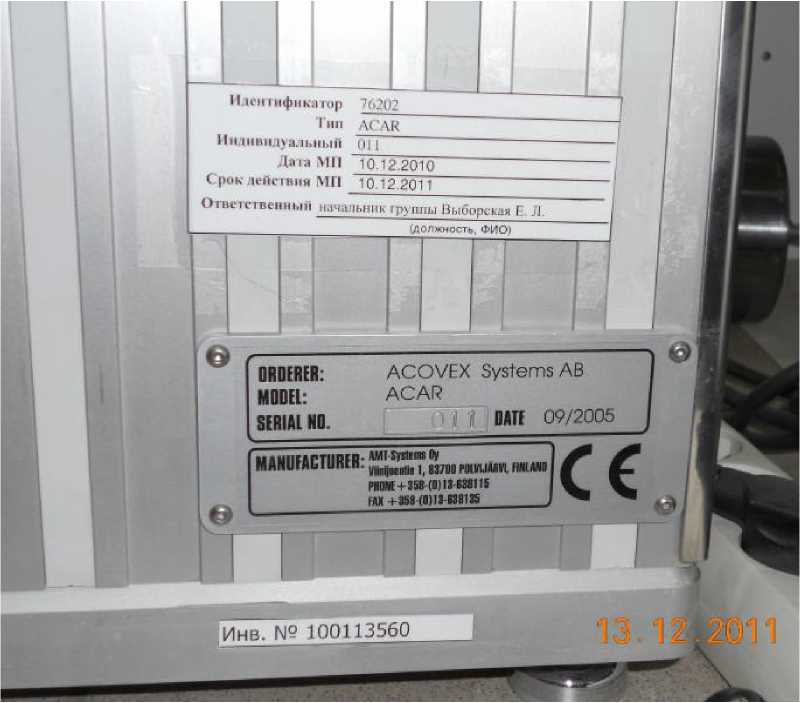

Рисунок 2 - Фото анализатора статической прочности гранул ACAR с наименованием производителя
Знак утверждения типа
Знак утверждения типананосится на титульный лист «Руководства по эксплуатации» печатным способом и на этикетку, которую крепят на лицевой панели анализатора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений "ГСИ. Калий хлористый гранулированный. Методика выполнения измерений статической прочности гранул на приборе ACAR", свидетельство об аттестации № 241.233/2008, действительное до 12.05.2013 г .
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам статической прочности гранул ACARТехническая документация изготовителя AMT-Systems Oy, Финляндия
Поверка
Поверкаосуществляется по документу МП 35-223-2012 «ГСИ. Анализаторы статической прочности гранул ACAR. Методика поверки», утвержденному ФГУП «УНИИМ» в мае 2012 г.
Перечень эталонов, применяемых при поверке:
Весы электронные платформенные EB150FEG-I «SARTORIUS», III (средний) класс точности, наименьший предел взвешивания 0,1 кг, наибольший предел взвешивания 150 кг; микрометр МК Ц 25 по ГОСТ 6507-90 (диапазон измерений от 0 до 25 мм, предел
Лист № 4 всего листов 4 допускаемой погрешности 0,004 мм; секундомер СОСпр-2б-2-000 2 класса точности по ТУ 25-1894.003-90.
Изготовитель
AMT-Systems Oy, Финляндия, Vinijoentie 1, 83700 Polvijarvi Finland, phone: 358-(0)-13-638115.
Принцип действия анализатора основан на измерении значения минимальной силы, под воздействием которой происходит разрушение гранулы при ее сжатии (статической прочности гранулы). Для измерения статической прочности гранулы анализатор измеряет силу разрушения гранулы, постепенно увеличивая приложенную к ней силу. Для этого подъемный цилиндр захватывает гранулу из кюветы. Когда гранула соприкасается с датчиком напряжения (тензорезистором), поток воздуха сдувает лишние гранулы. В это же время анализатор производит измерение линейных размеров гранулы. После этого давление внутри разрушающего цилиндра начинает постепенно увеличиваться и программа запускает функцию непрерывного считывания силы. Как только гранула разрушена, значение силы начинает быстро снижаться. Программа фиксирует силу разрушения гранулы - значение силы, приложенное к грануле в момент разрушения. Результаты измерений отображаются на мониторе и могут быть сохранены в памяти персонального компьютера или распечатаны на принтере.
Анализатор конструктивно состоит из подъемного цилиндра, разрушающего цилиндра, цилиндра для щетки, потенциометра, набора для крепления, загрузочного элемента, кюветы, подставки для кюветы, емкости для отходов, подставки емкости для отходов, адаптера снижения, адаптера повышения, щетки, кристалла, корпуса, манометра, электрической платы, клеммного блока, плавкого предохранителя, USB-платы, трансформатора, компрессора.
Пломбирование осуществляется на задней панели анализатора в правом нижнем углу.
Фото общего вида анализатора представлено на рисунке 1. Фото анализатора с наименованием производителя представлено на рисунке 2.
|
№ |
Наименование изделия и его обозначение |
Номер (шифр) документа |
Кол-во |
Приме чание |
|
1 |
Анализатор статической прочности гранул ACAR |
1 шт. |
- | |
|
2 |
Персональный компьютер Pentium PC с клавиатурой и мышью |
1 шт. | ||
|
3 |
Гиря |
2 шт. | ||
|
4 |
Шарики стальные |
2 шт. | ||
|
5 |
Кювета |
1 шт. | ||
|
6 |
Емкость для отходов |
1 шт. | ||
|
7 |
Компрессор |
1 шт. | ||
|
8 |
Соединительные кабели |
2 шт. | ||
|
9 |
Руководство по эксплуатации |
1 экз. | ||
|
10 |
Методика поверки |
МП 35-223-2012 |
1 экз. |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений линейных размеров гранул, мм |
От 2,50 до 5,00 включ. |
|
Диапазон показаний линейных размеров гранул, мм |
От 0,50 до 8,00 включ. |
|
Диапазон измерений статической прочности гранул, Н |
От 90,000 до 200,000 включ. |
|
Диапазон показаний статической прочности гранул, Н |
От 1,000 до 300,000 включ. |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров гранул, мм |
± 0,05 |
|
Пределы допускаемой относительной погрешности измерений статической прочности гранул, % |
± 0,5 |
|
Г абаритные размеры анализатора, мм, не более |
290х390х610 |
|
Масса анализатора, кг, не более |
40 |
|
Питание
|
от 207 до 253 от 49 до 51 |
|
Условия эксплуатации:
|
От 17 до 25 95 |
