Номер по Госреестру СИ: 51289-12
51289-12 Микроомметры
(AUTO-OHM, DMOM, LTCA,TRM, WRM)
Назначение средства измерений:
Микроомметры серий AUTO-OHM, DMOM, LTCA, TRM, WRM предназначены для измерения электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях.

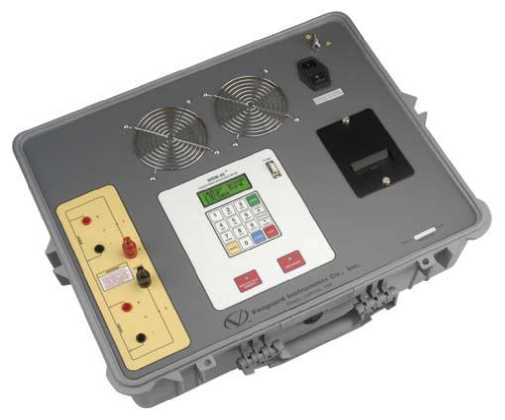

Внешний вид.
Микроомметры
Рисунок № 1

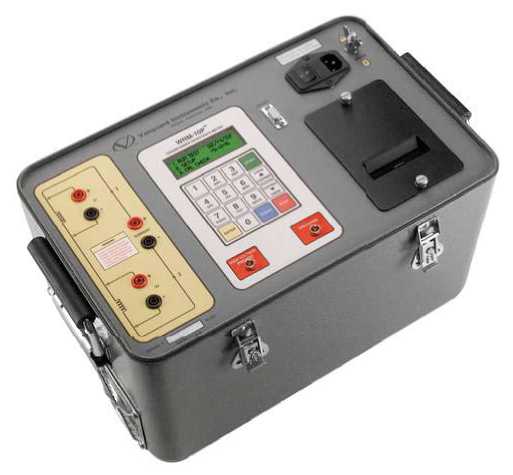

Внешний вид.
Микроомметры
Рисунок № 2

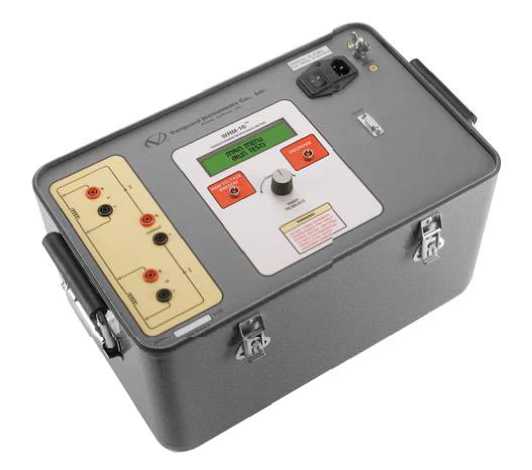

Внешний вид.
Микроомметры
Рисунок № 3

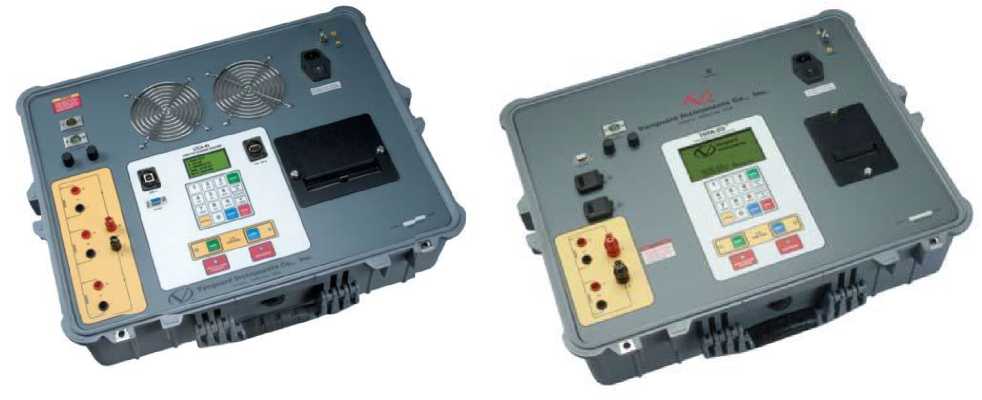

Внешний вид.
Микроомметры
Рисунок № 4

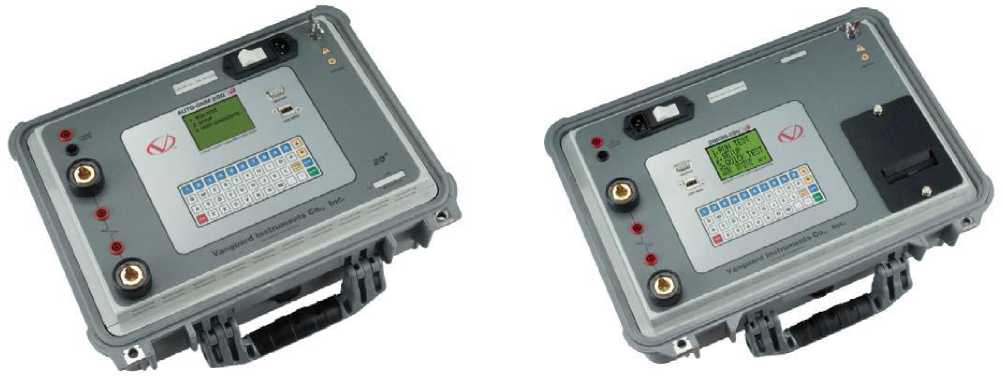

Внешний вид.
Микроомметры
Рисунок № 5

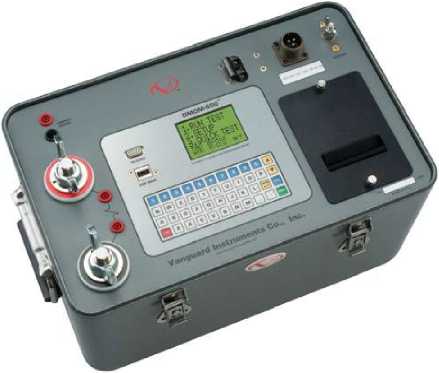

Внешний вид.
Микроомметры
Рисунок № 6

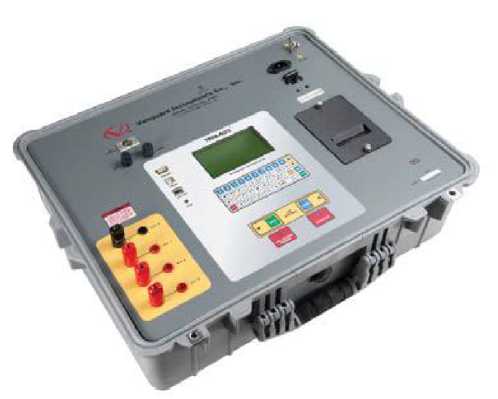

Внешний вид.
Микроомметры
Рисунок № 7

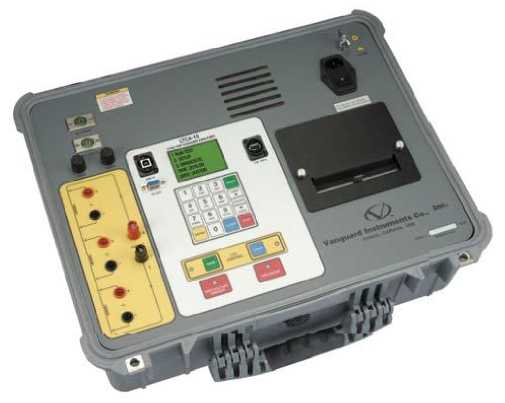

Внешний вид.
Микроомметры
Рисунок № 8
Программное обеспечение
Микроомметры имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО применяется для связи с компьютером через интерфейсы RS-232С и USB. Оно представляет собой программу, позволяющую дистанционно управлять прибором, сохранять установки и параметры для различных измерений; проводить анализ результатов; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (иденти-фикацион-ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
AUTO-OHM 200 S3 |
Встро енное |
Микропрограмма |
Не ниже 1.10 |
- |
- |
Внешнее |
VUS |
2.05 |
- |
- | |
DMOM-200 S3 |
Встро енное |
Микропрограмма |
Не ниже 1.10 |
- |
- |
Внешнее |
VUS |
2.05 |
- |
- | |
DMOM-600 |
Встро енное |
Микропрограмма |
Не ниже 1.05 |
- |
- |
Внешнее |
VUS |
2.05 |
- |
- | |
LTCA-10 |
Встро енное |
Микропрограмма |
Не ниже 1.40 |
- |
- |
Внешнее |
LTCA |
2.05 |
- |
- | |
LTCA-40 |
Встро енное |
Микропрограмма |
Не ниже 1.40 |
- |
- |
Внешнее |
LTCA |
2.05 |
- |
- | |
TRM-20 |
Встро енное |
Микропрограмма |
Не ниже 1.14 |
- |
- |
Внешнее |
LTCA |
2.05 |
- |
- | |
TRM-40 |
Встро енное |
Микропрограмма |
Не ниже 1.14 |
- |
- |
Внешнее |
LTCA |
2.05 |
- |
- | |
TRM-203 |
Встро енное |
Микропрограмма |
Не ниже 1.01 |
- |
- |
Внешнее |
LTCA |
2.05 |
- |
- | |
TRM-403 |
Встро енное |
Микропрограмма |
Не ниже 1.01 |
- |
- |
Внешнее |
LTCA |
2.05 |
- |
- | |
WRM-10 |
Встро енное |
Микропрограмма |
Не ниже 1.14 |
- |
- |
Внешнее |
- |
- |
- |
- | |
WRM-ЮР |
Встро енное |
Микропрограмма |
Не ниже 1.35 |
- |
- |
Внешнее |
LTCA |
2.05 |
- |
- | |
WRM-40 |
Встро енное |
Микропрограмма |
Не ниже 1.35 |
- |
- |
Внешнее |
LTCA |
2.05 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микроомметрам серий AUTO-OHM, DMOM, LTCA, TRM, WRM
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
-
4. Техническая документация фирмы «Vanguard Instruments Company, Inc.», США.
Поверка
Поверкаосуществляется по документу МП 51289-12 «Микроомметры серий AUTO-OHM, DMOM, LTCA, TRM, WRM. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 г.
Средства поверки: катушки электрического сопротивления Р310 (кл. т. 0,01 - 0,02), Р321 (кл. т. 0,01).
Изготовитель
Фирма «Vanguard Instruments Company, Inc.», США.
Адрес: 1520 South Hellman Avenue, Ontario, CA 91761, USA.
Тел.: 909-923-9390 Факс: 909-923-9391.
Web-сайт: http://www.vanguard-instruments.com
Заявитель
ООО «Мегатестер», г. Санкт-Петербург.
Адрес: 197198, г. Санкт-Петербург, Большой пр. д. 38/40.
Тел: 8 (812) 600 21 17; факс: (812) 600 21 17
Web-сайт: http://www.megatester.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС».
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора и переданы на компьютер. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.
Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.
Основные узлы микроомметров: стабилизированный источник постоянного испытательного тока, устройство точного измерения напряжения постоянного тока, микропроцессор, ЖК-дисплей, органы управления (кнопки, выключатели), источник питания.
Микроомметры серии AUTO-OHM выпускаются в модификации AUTO-OHM 200 S3.
Микроомметры серии DMOM выпускаются в виде модификаций DMOM-200 S3 и DMOM-600.
Микроомметры серии LTCA выпускаются в виде модификаций LTCA-10 и LTCA-40.
Микроомметры серии TRM выпускаются в виде модификаций TRM-20, TRM-40, TRM-203, TRM-403.
Микроомметры серии WRM выпускаются в виде модификаций WRM-10(P), WRM-40.
Микроомметры серий AUTO-OHM и DMOM предназначены для измерения сопротивления в безиндуктивных цепях (контакты выключателей, вводы, шины и т.д.).
Микроомметры серий LTCA, TRM и WRM предназначены для измерения сопротивления в индуктивных цепях (обмотки электродвигателей, трансформаторов и т.д.).
Модификации отличаются числом каналов измерения (от 1 до 4), значением выходного тока, метрологическими характеристиками и сервисными функциями (режимами).
Во всех модификациях, за исключением AUTO-OHM 200 S3 и WRM-10, имеется встроенный термопринтер.
Микроомметры серий LTCA, TRM и WRM могут работать в режиме температурной коррекции значений сопротивления.
В целях безопасности приборы оснащены индикацией присутствия напряжения в измеряемой цепи, системой автоматического разряда нагрузки, защитой от перегрева.
Для измерения сопротивления заземленных объектов приборы оснащены специальными токоизмерительными клещами.
Результаты измерений могут быть сохранены в памяти прибора, на внешнем USB Flash-накопителе, либо переданы на компьютер. В приборах имеются календарь и системные часы.
Для связи с внешним персональным компьютером в микроомметрах используются интерфейсы RS-232С и USB.
Конструктивно все микроомметры выполнены в пластиковых корпусах с откидной крышкой и ручкой для переноски, за исключением модификаций DMOM-600, WRM-10, WRM-10P, которые выполнены в корпусах из металла. Все разъемы, гнезда, клеммы, органы управления, индикации размещены на лицевых панелях.
AUTO-OHM 200 S3
DMOM-600
DMOM-200 S3
LTCA-10
LTCA-40
TRM-20, TRM-40
WRM-10
TRM-203/403
WRM-10P
WRM-40
Таблица 5 - Комплектность микроомметров AUTO-OHM 200 S3, DMOM-200 S3, DMOM-600
Наименование |
Количество |
Примечание |
Измерительный кабель длиной 9,1 м |
1 шт. | |
Кабель питания |
1 шт. | |
Кабель заземления |
1 шт. | |
Транспортировочный кейс |
1 шт. |
Опция |
Измерительный кабель длиной 4,5 м |
1 шт. |
Опция |
Токоизмерительные клещи |
2 шт. |
Опция |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
1 экз. |
Таблица 6 - Комплектность микроомметров LTCA-10, LTCA-40
Наименование |
Количество |
Примечание |
Измерительный кабель длиной 15 м |
4 шт. | |
Кабель питания |
1 шт. | |
Кабель заземления |
1 шт. | |
Кабель для проверки РПН |
1 шт. | |
Кабель интерфейса RS-232C |
1 шт. | |
Кабель интерфейса USB |
1 шт. | |
Сумка для кабелей |
1 шт. | |
Транспортировочный кейс |
1 шт. |
Опция |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
1 экз. |
Таблица 7 - Комплектность микроомметров TRM-20, TRM-40
Наименование |
Количество |
Примечание |
Измерительный кабель длиной 15 м |
3 шт. | |
Кабель питания |
1 шт. | |
Кабель заземления |
1 шт. | |
Кабель для проверки РПН |
1 шт. | |
Кабель интерфейса RS-232C |
1 шт. | |
Кабель интерфейса USB |
1 шт. | |
Транспортировочный кейс |
1 шт. |
Опция |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
1 экз. |
Таблица 8 - Комплектность микроомметров WRM-10, WRM-10P, WRM-40
Наименование |
Количество |
Примечание |
Измерительный кабель длиной 15 м |
3 шт. | |
Кабель питания |
1 шт. | |
Кабель заземления |
1 шт. | |
Транспортировочный кейс |
1 шт. |
Опция |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
1 экз. |
Таблица 2 - микроомметров AUTO-OHM 200 S3, DMOM-200 S3, DMOM-600, LTCA-10, LTCA-40
Характеристика |
Параметр | ||||
AUTO-OHM 200 S3 |
DMOM-200 S3 |
DMOM-600 |
LTCA-10 |
LTCA-40 | |
Диапазон измерений электрического сопротивления |
От 10 мОм до 5 Ом* |
От 10 мОм до 5 Ом* |
От 1,5 до 450 мОм* |
От 1 мкОм до 500 Ом |
От 1 мкОм до 500 Ом |
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления |
При токе от 1 до 4,99 А: ± (0,01 Хизм. + 10 мкОм) При токе от 5 до 9,99 А: ± (0,01Хизм. + 2 мкОм) При токе от 10 до 200 А: ± (0,01Хизм. + 1 мкОм) |
При токе от 1 до 4,99 А: ± (0,01 Хизм. + 10 мкОм) При токе от 5 до 9,99 А: ± (0,01Хизм. + 2 мкОм) При токе от 10 до 200 А: ± (0,01Хизм. + 1 мкОм) |
При токе от 10 до 49,9 А: ± (0,01Хизм. + 2 мкОм) При токе от 50 до 600 А: ± (0,01 Хизм. + 1 мкОм) |
В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01 Хизм. + 1 е.м.р.) В диапазоне от 1 до 500 Ом: ± (0,015Хизм. + 1 е.м.р.) |
В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 500 Ом: ± (0,015Хизм. + 1 е.м.р.) |
Измерительный ток, А |
От 1 до 200 |
От 1 до 200 |
От 10 до 600 |
1; 5; 10 |
1; 5; 10; 40 |
Напряжение сети питания, В |
100 - 240 |
100 - 240 |
100 - 240 |
100 - 240 |
100 - 240 |
Частота сети питания, Гц |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
Габаритные размеры, мм, (длинахширинахвысота) |
432х330х178 |
457x381x178 |
427x305x320 |
530x430x240 |
635x500x216 |
Масса, кг |
7,6 |
8,9 |
15 |
15,4 |
20 |
Рабочие условия применения:
|
от - 10 до + 50 до 90 при температуре + 40 °С |
от - 10 до + 50 до 90 при температуре + 40 °С |
от - 10 до + 50 до 90 при температуре + 40 °С |
от - 10 до + 50 до 90 при температуре + 40 °С |
от - 10 до + 50 до 90 при температуре + 40 °С |
где - * - указан диапазон пределов измерений; Хизм. - измеренное значение величины. е.м.р. - единица младшего разряда.
Характеристика |
Параметр | |||
TRM-20 |
TRM-40 |
TRM-203 |
TRM-403 | |
Диапазон измерений электрического сопротивления |
От 1 мкОм до 2 кОм |
От 1 мкОм до 500 Ом |
От 1 мкОм до 2 кОм |
От 1 мкОм до 500 Ом |
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления |
В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 2000 Ом: ± (0,015Хизм. + 1 е.м.р.) |
В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 500 Ом: ± (0,015Хизм. + 1 е.м.р.) |
В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 2000 Ом: ± (0,015Хизм. + 1 е.м.р.) |
В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 500 Ом: ± (0,015Хизм. + 1 е.м.р.) |
Измерительный ток, А |
От 1 до 20 |
От 1 до 40 |
От 1 до 20 |
От 1 до 40 |
Напряжение сети питания, В |
100 - 240 |
100 - 240 |
100 - 240 |
100 - 240 |
Частота сети питания, Гц |
50/60 |
50/60 |
50/60 |
50/60 |
Габаритные размеры, мм, (длинахширинахвысота) |
530х430х240 |
530x430x240 |
530x430x240 |
530x430x240 |
Масса, кг |
15,4 |
15,4 |
15,8 |
15,8 |
Рабочие условия применения:
|
от - 10 до + 50 до 90 при температуре + 40 °С |
от - 10 до + 50 до 90 при температуре + 40 °С |
от - 10 до + 50 до 90 при температуре + 40 °С |
от - 10 до + 50 до 90 при температуре + 40 °С |
Характеристика |
Параметр | ||
WRM-10 |
WRM-10P |
WRM-40 | |
Диапазон измерений электрического сопротивления |
От 1 мкОм до 2 кОм |
От 1 мкОм до 2 кОм |
От 1 мкОм до 500 Ом |
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления |
В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 2000 Ом: ± (0,015Хизм. + 1 е.м.р.) |
В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 2000 Ом: ± (0,015Хизм. + 1 е.м.р.) |
В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 500 Ом: ± (0,015Хизм. + 1 е.м.р.) |
Измерительный ток, А |
От 1 до 10 |
От 1 до 10 |
От 1 до 40 |
Напряжение сети питания, В |
200 - 240 |
200 - 240 |
200 - 240 |
Частота сети питания, Гц |
50/60 |
50/60 |
50/60 |
Габаритные размеры, мм, (длинахширинахвысота) |
426х320х270 |
426x320x270 |
635x500x216 |
Масса, кг |
12,2 |
12,2 |
20 |
Рабочие условия применения:
|
от - 10 до + 50 до 90 при температуре + 40 °С |
от - 10 до + 50 до 90 при температуре + 40 °С |
от - 10 до + 50 до 90 при температуре + 40 °С |
