Номер по Госреестру СИ: 51004-12
51004-12 Трансформаторы тока
(ACH-36)
Назначение средства измерений:
Трансформаторы тока ACH-36 (далее по тексту - трансформаторы тока) являются масштабными преобразователями и предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты в электрических установках переменного тока.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийНе имеются.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока:ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия ».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений- осуществление торговли и товарообменных операций .
Поверка
Поверкаосуществляется по ГОСТ 8.217 «ГСИ. Трансформаторы тока. Методика поверки».
В перечень основного поверочного оборудования входят:
- трансформаторы (компараторы) тока 1-го и 2-го разрядов по ГОСТ 8.550;
- прибор сравнения токов с допускаемой погрешностью по току в пределах
от ±0,03 % до ±0,001 % и по фазовому углу от ±3,0' до ±0,1'.
Заявитель
Общество с ограниченной ответственностью "Таврида Электрик Омск"Адрес: 644033, г. Омск, ул. Тютчева, 1, оф. 9
Телефон (Факс) (3812) 33-12-80
http://tavrida.ru, E-mail: info@omsk.tavrida.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный центр стандартизации, метрологии и испытаний в Омской области» ГЦИ СИ ФБУ «Омский ЦСМ»Адрес: 644116, г. Омск-116, ул.24 Северная, 117 А
Тел. (3812) 68-07-99, Факс 68-04-07
http://csm.omsk.ru
Трансформаторы тока ACH-36 являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Первичная обмотка может быть как односекционной, так и двухсекционной для перекоммутаций. Подключение токоведущих шин осуществляется к контактным выводам, расположенным на верхней поверхности трансформатора, с помощью болтов М12. Трансформаторы тока могут иметь до четырех вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Вторичные обмотки - измерительные и (или) защитные, изготовлены на номинальный вторичный ток 5 А. Выводы вторичных обмоток помещены в контактную коробку на основании трансформаторов тока. Для крепления к выводам вторичной обмотки используются болты М6. На основании имеются отверстия для крепления трансформаторов тока и клемма для заземления с винтом М8. Контактная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.
Внешний вид и схема пломбирования представлены на рисунке 1.

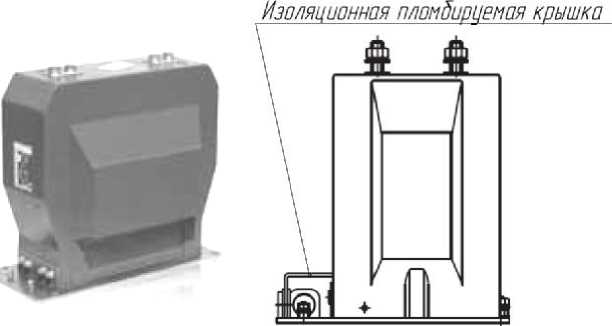

Рисунок 1. Внешний вид и схема пломбирования трансформатора тока.
Основные метрологические и технические характеристики трансформаторов
тока приведены в таблице 1. Таблица 1
Метрологическая или техническая характеристика |
Значение |
Наибольшее рабочее напряжение, кВ |
36 |
Номинальный первичный ток трансформатора IihOm, А |
100; 400; 600; 1000 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота, Гц |
50 |
Число вторичных обмоток |
3; 4 |
Класс точности: - вторичной обмотки для измерений(1 И1-1 И2) |
0,5S; |
- вторичной обмотки для измерений (2И1-2И2) |
0,5; |
- вторичной обмотки для защиты (3И1-3И2) |
5Р; |
- вторичной обмотки для защиты (4И1-4И2) |
5Р |
Номинальная вторичная нагрузка S2hom с индуктивноактивным коэффициентом мощности cos ф2 = 0,8, А - вторичной обмотки для измерений(1 И1-1 И2) |
5; 20; |
- вторичной обмотки для измерений (2И1-2И2) |
5; 20; |
- вторичной обмотки для защиты (3И1-3И2) |
10; 30 |
- вторичной обмотки для защиты (4И1-4И2) |
30 |
Номинальный коэффициент безопасности КБном |
5; 10 |
Номинальная предельная кратность вторичных обмоток для защиты Кном |
10 |
Габаритные размеры, мм, не более |
405x354x210 |
Масса, кг, не более |
51 |
Климатическое исполнение по ГОСТ 15150-69 |
У3 |
