Номер по Госреестру СИ: 50802-12
50802-12 Комплексы пеленгования источников радиоизлучений измерительные
(БАРС ВЧ2)
Назначение средства измерений:
Комплексы пеленгования источников радиоизлучений измерительные «БАРС-ВЧ2» предназначены для измерений параметров радиоизлучений ОНЧ-ВЧ диапазона и напряженности электрического поля вертикальной поляризованной волны, а также пеленгования их источников.
Внешний вид.
Комплексы пеленгования источников радиоизлучений измерительные
Рисунок № 1
Внешний вид.
Комплексы пеленгования источников радиоизлучений измерительные
Рисунок № 2
Внешний вид.
Комплексы пеленгования источников радиоизлучений измерительные
Рисунок № 3
Внешний вид.
Комплексы пеленгования источников радиоизлучений измерительные
Рисунок № 4
Внешний вид.
Комплексы пеленгования источников радиоизлучений измерительные
Рисунок № 5
Программное обеспечение
Программное обеспечение комплекса пеленгования источников радиоизлучений измерительного «БАРС-ВЧ2» состоит из:
-
— общего программного обеспечения, включающего операционную систему Windows;
-
— специального программного обеспечения «БАРС-ВЧ2» (далее - СПО «БАРС-ВЧ2»);
-
— программного обеспечения блока ЦРПУ-ОНЧ-ВЧ;
-
— программного обеспечения блока ЦРПУ-ВЧ-М;
-
— программного обеспечения блока ЦРПУ-ОНЧ-НЧ-3.
Метрологически значимыми модулями программного обеспечения комплекса пеленгования источников радиоизлучений измерительного «БАРС-ВЧ2» являются: СПО «БАРС-ВЧ2» и программное обеспечение блока ЦРПУ-ОНЧ-ВЧ (далее — ПО «БАРС-ВЧ2-РПУ»).
СПО «БАРС-ВЧ2» предназначено для:
-
— управления режимами работы блока ЦРПУ-ОНЧ-ВЧ;
-
— получения и обработки результатов работы блока ЦРПУ-ОНЧ-ВЧ;
-
— проведения измерений параметров радиоизлучений (несущей (средней) частоты принимаемого сигнала, напряженности электромагнитного поля, ширины полосы частот принимаемого сигнала на заданном уровне, коэффициента амплитудной модуляции, девиации частоты);
-
— представления измерительной информации;
-
— сохранения измерительной информации в базе данных;
-
— сохранения результатов калибровок устройств.
СПО «БАРС-ВЧ2» работает под управлением операционной системы Windows, которая доступна пользователю.
СПО "БАРС-ВЧ2" состоит из файлов: afs.iniI, bars-hf2.exe, bars-hf2.udl, bars-serv.ini, hf1.clb, hf1.att.clb, afs.clb, data\data.dll, db\bars-meas.mdf, db\bars-meas.mdf_log.ldf. Метрологически значимым является файл bars-hf2.exe.
ПО «БАРС-ВЧ2-РПУ» функционирует в операционной среде Linux, которая не доступна пользователю, и предназначено для цифровой обработки сигналов. Метрологически значимым является файл «taran_kv».
Идентификационные данные метрологически значимого программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
«БАРС-ВЧ2» |
bars-hf2.exe |
1.0.0 |
B1-0B-BB-65 |
CRC32 |
«БАРС-ВЧ2-РПУ» |
«taran kv» |
- |
5E-1A-90-31 |
CRC32 |
Защита метрологически значимого программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом тампопечати на лицевую панель блока ЦРПУ-ОНЧ-ВЧ и на титульный лист формуляра УИЕС.462118.005ФО типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Комплекс пеленгования источников радиоизлучений измерительный «БАРС-ВЧ2». Руководство по эксплуатации» УИЕС.462118.005 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексам пеленгования источников радиоизлучений измерительным «БАРС-ВЧ2»
-
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
-
2 ГОСТ Р 51070-97. Измерители напряженности электрических и магнитных полей. Общие технические требования и методы испытаний.
-
3 ГОСТ Р 52536-2006. Оборудование станций радиоконтроля . Автоматизированное. Технические требования и методы испытаний.
-
4 ГОСТ Р 53373-2009 Оборудование станций радиоконтроля приемное автоматизиро -ванное. Технические требования и методы испытаний.
-
5 ГОСТ 8.560-94. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкапроводится в соответствии с документом «Комплекс пеленгования источников радиоизлучений измерительный «БАРС-ВЧ2». Методика поверки» УИЕС.462118.005МП, утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 21 апреля 2012 г.
Основные средства поверки
Наименование средства поверки |
Тип |
Регистрационный номер в Государственном реестре средств измерений |
Метрологические характеристики |
Генератор сигналов |
SMB 100A |
39230-08 |
Диапазон частот 9 кГц - 6 ГГц, Зоп = ± 10-6 за год, А^ев = 0,01 - 500 кГц, З^ев = 1 ± (0,02 ^дев + 20) Гц, M = 0 - 100 %, Ам = ± (0,01-К + 1) %. |
Стандарт частоты |
FS725 |
31222-06 |
3f=5 •Ю-10 за год. |
Ваттметр проходящей мощности СВЧ |
NRP-Z98 |
43643-10 |
Диапазон частот 9 кГц - 6 ГГц, от минус 67 до 20 дБ(1 мВт), 3Р не более 3,5%. |
Анализатор электрических цепей векторный |
ZVL3 |
37173-08 |
Диапазон частот 9 кГц - 6 ГГц, пределы допускаемой погрешности измерений КСВН ± 4 % |
Изготовитель
ООО «Специальный Технологический Центр» (ООО «СТЦ»), г. Санкт-Петербург Адрес: 195220, г. Санкт-Петербург, ул. Гжатская 21, литер Б, офис 53.Тел./факс - (812) 535-58-16. Email: stcspb1@mail.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИФТРИ».Адрес: 141570, Московская область, Солнечногорский р-н, г.п. Менделеево, ФГУП «ВНИИФТРИ». Телефон: (495)744-81-12. Факс: (499)720-93-34. E-mail: director@vniiftri.ru http://www.vniiftri.ru
Принцип работы комплексов пеленгования источников радиоизлучений измерительных «БАРС-ВЧ2» основан на приеме с помощью первичного преобразователя энергии электромагнитного поля (излучения), преобразовании его в сверхвысокочастотные колебания напряжения и измерении его параметров.
Конструктивно комплексы пеленгования источников радиоизлучений измерительные «БАРС-ВЧ2» состоят из измерительного тракта, аппаратного модуля обнаружения и пеленгования и ПЭВМ с установленным программным обеспечением (Рисунок 1).

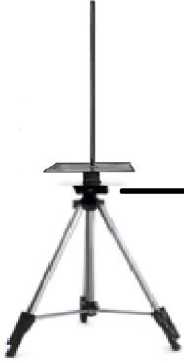

Измерительный тракт состоит из первичного преобразователя, цифрового радиоприемного устройства. Первичный преобразователь — антенна измерительная штыревая П6-44, предназначена для преобразования электрического поля в переменное высокочастотное напряжение и его последующей передачи в коаксиальную линию с волновым сопротивлением 50 Ом, подключаемую к входу цифрового радиоприемного устройства. Цифровое радиоприемное устройство (далее — блок ЦРПУ-ОНЧ-ВЧ) выполнено на базе одноканального аналого-цифрового тюнера и предназначено для приема сигналов, преобразования их в цифровую форму, цифровую фильтрацию и передачу частотных отсчетов сигнала в ПЭВМ.
Измеряемый сигнал с антенны измерительной штыревой П6-44 поступает на вход блока ЦРПУ-ОНЧ-ВЧ, где осуществляется его обработка и фильтрация. Сигналы в цифровой форме по шине USB поступают на вход «USB 2.0» ПЭВМ, которая осуществляет обработку информации, измерение параметров сигнала, сохранение результатов измерений, а также отображение на экране монитора результатов измерений при помощи специального программного обеспечения «БАРС-ВЧ2».
Аппаратный модуль обнаружения и пеленгования, функционирующий автономно, предназначен для выполнения функций обнаружения и пеленгования источников радиоизлучений ОНЧ-ВЧ диапазонов и состоит из устройства антенно-фидерного АФУ-ОНЧ-НЧ, устройства антенно-фидерного коммутационного АФКУ-ВЧ, блока ЦРПУ-ОНЧ-НЧ-3 и блока ЦРПУ-ВЧ-М.
С целью исключения несанкционированного доступа внутрь корпуса блока ЦРПУ-ОНЧ-ВЧ осуществляется пломбирование четырех винтов (Рисунок 2). Без нарушения целостности пломб доступ внутрь корпуса невозможен.
ЦРПУ-ОНЧ-ВЧ
Аннтетенннааииззмеерительная штырПе6в-а4я4П6-44
пеленгования
1 I I I I I I I I I I
Аппаратный ммооддуулльь
обнаружеенниияяии
ППЭЭВВММ уссутсатнаонволвелненныымм ПСОПО«Б«АБАРРСС-В-ВЧЧ22"»
Рисунок 1 — Комплекс пеленгования источников радиоизлучений измерительный «БАРС-ВЧ2»

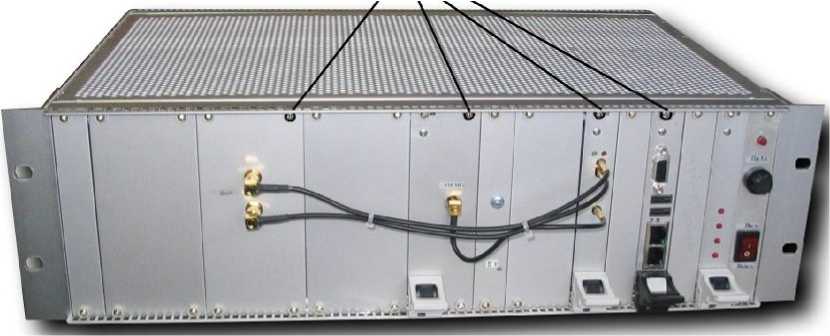

Места пломбирования от несанкционированного доступа
Рисунок 2 — Блок ЦРПУ-ОНЧ-ВЧ. Места установки пломб от несанкционированного доступа
Наименование |
Обозначение |
Кол. |
Примечание |
Антенна измерительная штыревая П6-44 |
ИУШЯ.464639.005 |
1 |
— |
Блок ЦРПУ-ОНЧ-ВЧ |
УИЕС.464349.008 |
1 |
— |
ПЭВМ |
— |
1 |
— |
СПО «БАРС-ВЧ2» |
УИЕС.00553-01 |
1 |
Установлено в ПЭВМ |
ПО «БАРС-ВЧ2-РПУ» |
— |
— |
Установлено в блоке ЦРПУ-ОНЧ-ВЧ |
Формуляр |
УИЕС.462118.005ФО |
1 |
— |
Руководство по эксплуатации |
УИЕС.462118.005РЭ |
1 |
— |
Методика поверки |
УИЕС.462118.005МП |
1 |
— |
Аппаратный модуль обнаружения и пеленгования в составе
|
— |
1 |
Поставляется по согласованию с Заказчиком |
Лист № 5 всего листов 6
Диапазон измерений частоты сигнала (рабочий диапазон частот), МГц от 0,009 до 30.
Пределы допускаемой абсолютной погрешности измерений частоты немодулированного сигнала, Гц ± 1.
Диапазон измерений напряжения немодулированного сигнала, дБ(1 мкВ):
-
— в диапазоне частот от 0,009 до 0,1 МГц от 10 до 120;
-
— в диапазоне частот от 0,1 до 30 МГц от 0 до 120.
Пределы допускаемой относительной погрешности измерений напряжения немодулированно-го сигнала, дБ ± 1.
Пределы допускаемой относительной погрешности измерений напряженности электрического поля, дБ
Диапазон измерений коэффициента амплитудной модуляции, % от 10 до 90.
Диапазон модулирующих частот при амплитудной модуляции, кГц от 0,4 до 5.
Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции, % ± 7.
Диапазон измерений девиации частоты, кГц от 0,5 до 130.
Диапазон модулирующих частот при частотной модуляции, кГц от 0,1 до 10.
Пределы допускаемой относительной погрешности измерений девиации частоты, % ±5.
Диапазон измерений ширины полосы частот, кГц: от 0,01 до 300.
Пределы допускаемой относительной погрешности измерений ширины полосы частот на уровне «Х дБ» для Х от минус 26 до минус 60 дБ, относительно уровня 0 дБ, %: ± 5. КСВН входа блока ЦРПУ-ОНЧ-ВЧ, не более 2.
Тип входного разъема блока ЦРПУ-ОНЧ-ВЧ СР50-150.
Рабочие условия эксплуатации блока ЦРПУ-ОНЧ-ВЧ:
— температура окружающей среды, °С от 5 до 40;
-
— относительная влажность воздуха при температуре +25°С, %, не более 90;
-
— атмосферное давление, кПа (мм рт. ст.) от 84 до 106,7 (от 630 до 800).
Параметры электропитания блоков ЦРПУ-ОНЧ-ВЧ, ЦРПУ-ВЧ-М, ЦРПУ-ОНЧ-НЧ-3:
-
— однофазная сеть переменного тока напряжением 220 В ±10 %, частотой 50 Гц ± 2 % через преобразователь напряжения 220/=12 В;
-
— сеть постоянного тока с напряжением 13,8 В ± 10 %. Габаритные размеры, мм, не более:
-
— блока ЦРПУ-ОНЧ-ВЧ
-
— блока ЦРПУ-ВЧ-М
-
— блока ЦРПУ-ОНЧ-НЧ-3 Масса, кг, не более:
480х300х150;
480х300х150;
480х300х150.
-
— блока ЦРПУ-ОНЧ-ВЧ
-
— блока ЦРПУ-ВЧ-М
-
— блока ЦРПУ-ОНЧ-НЧ-3
20;
20;
20.
-
