Номер по Госреестру СИ: 50775-12
50775-12 Анализаторы количества и показателей качества электрической энергии
(AR6)
Назначение средства измерений:
Анализаторы количества и показателей качества электрической энергии AR6 (далее по тексту - анализаторы) предназначены для измерения, вычисления, записи и анализа качественных по ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) и количественных параметров напряжения переменного тока, силы переменного тока и других параметров электрической энергии в однофазных, симметричных и несимметричных трехфазных трех, четырех и пятипроводных электрических сетях переменного тока частотой 50 Гц.
Программное обеспечение
Идентификационные данные программного обеспечения анализаторов приведены в таблице 1.
Системное программное обеспечение (встроенное) реализовано аппаратно и является метрологически значимым. Встроенное программное обеспечение анализаторов может регулярно обновляться пользователем при появлении на сайте производителя новой официальной версии.
Программное обеспечение «Power Vision Plus» (внешнее) устанавливается на персональный компьютер и предназначено для передачи и анализа зарегистрированной анализатором информации. Подключение анализатора к персональному компьютеру происходит через интерфейс USB.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер программного обеспечения) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Встроенное |
Upgrade |
не ниже 2.6.1 |
FC59D59ED08B4989 318BC9060F729684 |
md5 |
Внешнее |
PowerVision Plus |
не ниже 1.2 |
EDE0C47C28C8341D B7CE1E3C84B9C0CE |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных из-
менений - «А» в соответствии с МИ 3286-2010.

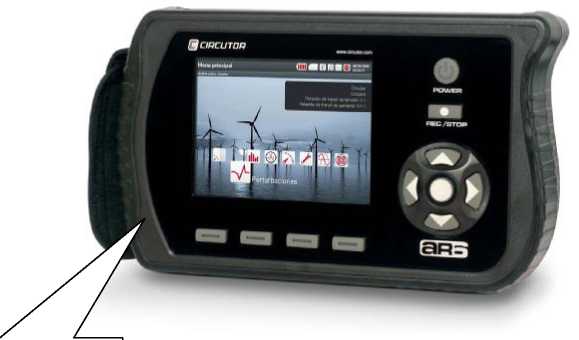

Внешний вид анализатора представлена на рисунке 1
Место пломбирования
Рисунок 1 - Внешний вид и схема пломбирования от несанкционированного доступа
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на лицевую панель анализаторов методом шелкографии, на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения приведены в руководстве по эксплуатации на анализаторы количества и показателей качества электрической энергии AR6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам количества и показателей качества электрической энергии AR6:-
1. ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения».
-
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
3. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».
-
4. ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии».
-
5. ГОСТ Р 52319-2005 (МЭК 61010-1:2001) «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
-
6. ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
-
7. Техническая документация фирмы - изготовителя CIRCUTOR S.A., Испания.
Поверка
Поверкаосуществляется в соответствии с документом МП 50775-12 «Анализаторы количества и показателей качества электрической энергии AR6. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» июне 2012 г. и ГОСТ Р 8.656-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методика поверки».
Основные средства поверки и их основные метрологические характеристики приведены в таблице 5.
Таблица 5
Наименование и тип средства поверки |
Требуемые характеристики |
Калибратор переменного тока «Ресурс-К2» |
Диапазон воспроизведения напряжения от 0,01 • ином до 1,5- ином при ином равном 220 и 57,7 В, относительная погрешность ± (0,03 + 0,01-(]иН0м/и - 1|)) %; Диапазон воспроизведения частоты от 42,5 до 57,5 Гц, абсолютная погрешность ± 0,003 Гц Диапазон воспроизведения коэффициента искажения синусоидальности кривой напряжения от 0,1 до 30 %, абсолютная погрешность ± ((0,015 + 0,005Киуином/Ц) Диапазон воспроизведения коэффициентов несимметрии напряжений по обратной и нулевой последовательностям от 0 до 30 %, абсолютная погрешность ± 0,05 % Диапазон воспроизведения коэффициента n-ой гармонической составляющей напряжения от 0,05 до 30 %, абсолютная погрешность ± ((0,01 + 0,005-Ки(й))-ином/Ц) % Диапазон воспроизведения длительности провала напряжения и временного перенапряжения от 0,01 до 60 с, абсолютная погрешность ± 0,003 с Диапазон воспроизведения глубины провала напряжения от 10 до 100 %, абсолютная погрешность ± 0,06 % Диапазон воспроизведения коэффициента временного перенапряжения от 1,1 до 1,4, абсолютная погрешность ± 0,0006 Диапазон воспроизведения кратковременной и длительной доз фликера от 0,2 до 20, относительная погрешность ± 1,5 % Диапазон коэффициента m-ой интергармонической составляющей напряжения от 0,05 до 30 %, абсолютная погрешность ((0,01 + 0,005-Кид(т)-ином/Ц) % |
Радиочасы РЧ-011 |
Формирование последовательности секундных импульсов, синхронизированных метками шкалы времени UTC (SU), погрешность не более ± 10 мс |
Изготовитель
Фирма CIRCUTOR S.A., ИспанияАдрес:. Vial Sant Jordi s/n - 08232, Viladecavalls (Barcelona) тел./факс: (+34) 93 745 29 00 / (+34) 93 745 29 14
E-mail: central@circutor.com, http://www.circutor.com
Заявитель
Общество с ограниченной ответственностью «Энерготест»(ООО «Энерготест»), г. Москва.
Адрес: Российская Федерация, 115280, г. Москва, ул. Автозаводская, 14/23.
тел./факс: 8 (495) 675-22-73 / 8 (495) 679-67-76
E-mail: info@energotest.ru, http://www.energotest.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия анализаторов основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока и их последующей обработке, основанной на быстром преобразовании Фурье.
Анализаторы предназначены для обследования электросетей с целью определения показателей качества электроэнергии, проверки приборов и систем учета, подбора фильтрокомпенсирующего оборудования, обнаружения утечек электроэнергии и неисправностей электрооборудования на предприятиях промышленности и в энергосистемах.
Анализаторы предназначены для автономной работы и работы в составе автоматизированных информационно-измерительных систем.
Анализаторы выполнены в переносном варианте, изолированном корпусе. Управление процессом измерения и вывода данных осуществляется посредством системы меню. Прибор размещен в пластмассовом корпусе, на котором расположены панель оператора и группы разъемов для подключения к измеряемой цепи. Панель оператора состоит из цветного графического ЖК-дисплея и клавиатуры. Клавиатура служит для включения/выключения прибора, выбора режимов измерений, выбора специальных функций при измерениях. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, графиков, гистограмм, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Анализаторы имеют слот для карты памяти формата SD, объемом не менее 1 Гбайт, для хранения результатов измерений. Анализатор поддерживает карты памяти формата SD, объемом до 32 Гбайт. Сохраненные результаты могут быть переданы в персональный компьютер с помощью специального программного обеспечения «Power Vision Plus» для среды Windows через интерфейс USB, имеющийся в анализаторе.
Анализаторы имеют группу из пяти входов для измерения характеристик напряжения переменного тока, и группу из пяти потенциальных входов для измерения характеристик силы переменного тока с номинальным среднеквадратичным значением напряжения переменного тока 2 В.
Анализаторы могут использоваться для работы в однофазных, трехфазных, трехпроводных, четырехпроводных и пятипроводных электрических сетях. Измерительные входы напряжений изолированы от остальных частей анализатора.
Номинальная значение первичного измеряемого тока зависит от типа подключаемых токоизмерительных клещей (далее по тексту - датчики тока) и может составлять 5 А, 10 А, 100 А, 200 А, 500 А, 1 кА, 2 кА, 10 кА, 20 кА.
Комплект поставки анализаторов приведён в таблице 4.
Таблица 4
№ |
Наименование |
Кол-во |
1 |
Анализатор количества и показателей качества электрической энергии AR6 |
1 |
2 |
Программное обеспечение «Power Vision Plus», интерфейсный USB кабель |
1 |
3 |
Сетевой адаптер |
1 |
4 |
Аккумулятор |
1 |
5 |
Комплект из пяти фазных проводов с зажимами типа «крокодил» |
1 |
6 |
Карта памяти SD формата, объемом не менее 2 Гб для записи измеряемых параметров |
1 |
7 |
Датчик тока* |
- |
8 |
Руководство по эксплуатации |
1 |
9 |
Методика поверки |
1 |
10 |
Паспорт |
1 |
Примечание: * - количество и тип датчиков тока определяется при заказе. |
Номинальное значение фазного напряжения переменного тока ином может принимать значения 300 либо 800 В;
Номинальное значение силы переменного тока 1ном может принимать следующие значения: 5 А, 10 А, 100 А, 200 А, 500 А, 1 кА, 2 кА, 10 кА, 20 кА.
Диапазоны измеряемых величин, а также пределы допускаемых основных погрешностей измерений приведены в таблице 2.
Метрологические характеристики нормированы с учетом влияния программного обеспече-
ния.
Таблица 2
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой основной погрешности (абсолютной D; относительной d, %) |
1 Действующее значение напряжения переменного тока U, В |
(0,2 - 1,5) % • Uhom |
± 0,5 (6) ± 2 е.м.р |
2 Установившееся отклонение напряжения U % |
± 20 |
± 0,5 (D) |
3 Частота переменного тока/, Г ц |
(45 - 65) |
± 0,01 (D) |
4 Отклонение частоты Df Гц |
± 0,5 |
± 0,02 (D) |
5 Коэффициент искажения синусоидальности напряжения KU, % |
(10 - 120) % • Uhom |
± 0,5 (D) |
6 Коэффициент n-ой (от 2 до 50) гармонической составляющей напряжения KU(n), % |
(10 - 120) % • Uhom |
± 0,5 (D) |
7 Коэффициент несимметрии напряжений по обратной последовательности К2и, % |
0 - 20 |
± 0,5 (D) |
8 Коэффициент несимметрии напряжений по нулевой последовательности К0и, % |
0 - 20 |
± 0,5 (D) |
9 Длительность провала напряжения D tn, с |
0,01 - 60 |
± 0,01 (D) |
10 Длительность временного перенапряжения D tnep, с |
0,01 - 60 |
± 0,01 (D) |
11 Глубина провала напряжения dUn, % |
10 - 100 |
± 0,5 (D) |
12 Величина временного перенапряжения ^UlhV- % |
100 - 120 |
± 0,5 (D) |
13 Кратковременная доза фликера Pst |
0,2 - 10 |
± 0,2 (D) |
14 Длительная доза фликера P |
0,2 - 10 |
± 0,2 (D) |
15 Действующее значение силы переменного тока I, А* |
(10 - 120) % • Ihom |
± 0,5 (6) ± 2 е.м.р |
16 Коэффициент искажения синусоидальности кривой тока KI, % |
(10 - 120) % • Ihom |
± 0,5 (8) |
17 Коэффициент n-ой (от 2 до 50) гармонической составляющей тока Кщ), % |
(10 - 120) % • Ihom |
± 0,5 (6) |
18 Активная мощность Р, Вт* |
(10 - 120) % • Ihom; (10 - 120) % • Uhom |
± 0,5 (6) ± 4 е.м.р |
19 Реактивная мощность Q, вар * |
(10 - 120) % • Ihom; (10 - 120) % • Uhom |
± 0,5 (6) ± 4 е.м.р |
20 Полная мощность W, В •А* |
(10 - 120) % • Ihom; (10 - 120) % • Uhom |
± 0,5 (6) ± 4 е.м.р |
21 Активная энергия Wa, кВт^ч* |
(10 - 120) % • Ihom; (10 - 120) % • Uhom |
± 0,5 (6) ± 4 е.м.р |
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой основной погрешности (абсолютной D; относительной d, %) |
22 Реактивная энергия Wp, квар^ч* |
(10 - 120) % • 1ном; (10 - 120) % • Uhom |
± 0,5 (б) ± 4 е.м.р |
23 Коэффициент мощности (cos j) |
0,5 - 1,0 |
± 0,05 (D) |
24 Показания хода часов t, с |
- |
± 0,1 (D) |
25 Коэффициент амплитуды сигнала Crest Factor |
1,0.1,875 |
± 0,5 (б) |
Примечание: * - Данные пределы допускаемой основной погрешности указаны с использованием клещей СF-10; при использовании других датчиков тока из комплекта анализатора пределы допускаемой основной погрешности будет вычисляться по формуле d = 1,15 dV + dД, , где d ДТ - пределы допускаемой основной погрешности используемого датчика тока; dV - пределы допускаемой основной погрешности при измерении действующего значения напряжения переменного тока. |
В таблице 3 приведены основные характеристики токоизмерительных клещей поставляемых в комплекте с анализатором, по требованию заказчика.
Разъемные токоизмерительные клещи используются для определения силы переменного
тока в однофазных и трехфазных сетях, спроектированные для использования с анализаторами AR6. Датчики тока различаются по конструктивному исполнению и номинальному измеряемому току.
Таблица 3
Тип датчиков тока |
Диапазон измерений, А |
Пределы допускаемой основной абсолютной погрешности измерения действующего значения силы переменного тока, А |
CF-5 |
0,01.0,1 0,1. 5 |
1 % • 1изм 0,5 % • 1изм |
CP-5 |
0,05.5 |
1 % • 1щм |
CP-100 |
1.100 |
0,5 % • 1изм |
CPR-100 |
1.100 |
0,7 % • 1изм |
CPR-500 |
5.500 |
0,7 % • 1им |
CPR-1000 |
10.1000 |
0,7 % • 1им |
CP-2000/200 |
1.200 10.2000 |
0,5 % • 1изм ± 70 мА 0,5 % • 1изм ± 100 мА |
C-FLEX 20000/2000/200 |
20000/2000/200 |
1 % • 1изм |
AM54-flex |
100/1000/10000 |
0,5 % • 1изм |
AMS14-Flex |
1.100 |
0,5 % • 1изм |
Входное сопротивление по измерительным входам напряжения анализаторов не менее 10 МОм.
Рабочие условия применения:
- температура окружающего воздуха от 0 до плюс 50 °С;
- относительная влажность воздуха 95 % при температуре окружающего воздуха плюс 30 °С;
Электропитание анализаторов осуществляется через блок питания, подключенного к электрической сети переменного напряжения с действующим значением от 100 до 240 В и частотой сети от 50 до 60 Гц, выходное напряжение постоянного тока, поступающее на анализатор с блока питания 12 В.
Мощность, потребляемая анализаторами не более 30 В-А.
Время установления рабочего режима не более 5 мин.
Анализаторы обеспечивают непрерывный режим работы без ограничения длительности. Средняя наработка на отказ не менее 45000 ч.
Средний срок службы не менее 10 лет.
Габаритные размеры (высота х ширина х глубина) анализатора не более:
-
- (283 х 168 х 80) мм;
Масса анализатора не более: 1,64 кг.
Сопротивление изоляции между корпусом и электрическими цепями приборов:
-
- не менее 20 МОм в нормальных условиях применения;
-
- не менее 5 МОм при температуре окружающего воздуха плюс 30 °С и относительной влажности воздуха 90 %.
