Номер по Госреестру СИ: 50737-12
50737-12 Комплекс программно-технический АСУ ТП СПГК ООО "Афипский НПЗ"
(Нет данных)
Назначение средства измерений:
Комплекс программно-технический АСУ ТП СПГК ООО «Афипский НПЗ» (далее - ПТК) предназначен для измерения, регистрации и обработки электрических сигналов от первичных измерительных преобразователей и формирования сигналов управления техническими средствами и оборудованием установки СПГК ООО «Афипский НПЗ».
Внешний вид.
Комплекс программно-технический АСУ ТП СПГК ООО "Афипский НПЗ"
Рисунок № 1
Программное обеспечение
Все метрологически значимые вычисления выполняются ПО измерительных компонентов комплекса Delta V, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО.
ПО, входящее в состав первого и второго уровня ПТК, приведено в таблице 1.

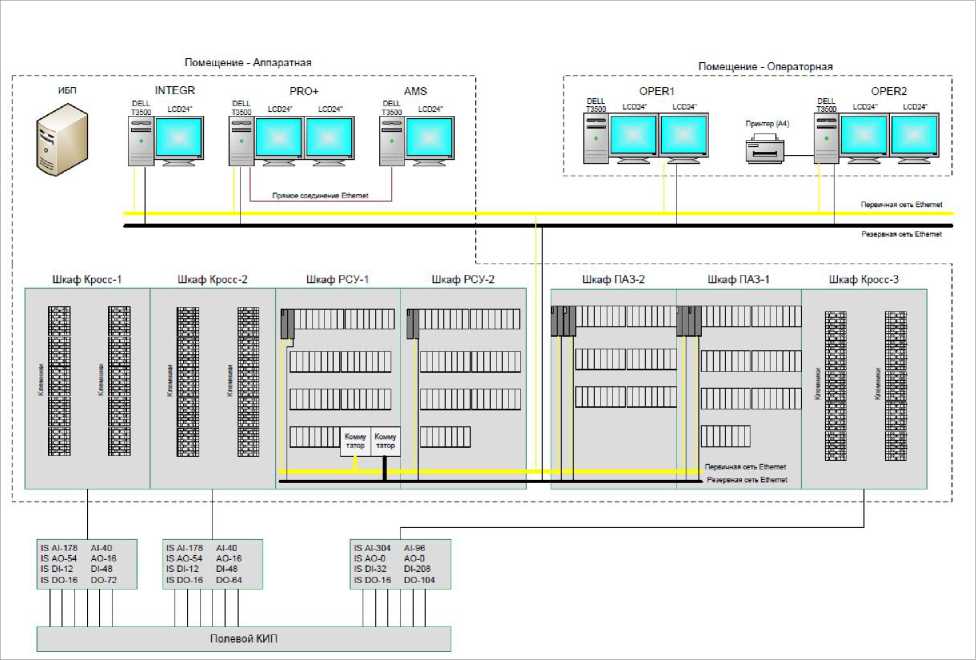

Рисунок 2 - Структурная схема ПТК АСУ ТП СПГК ООО «Афипский НПЗ»
Таблица 1 - |
Идентификационные данные программного обеспечения | |||
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер программного обеспечения) |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
Системное ПО DeltaV |
Delta V |
v.10.3.1, v.11.3 |
Номер версии | |
Прикладное ПО |
Проект “SPGK” |
01 |
В состав ПО ПЛК входит рабочая копия конфигурации оборудования ввода/вывода, программные модули первичной обработки информационных каналов, программные модули управления исполнительными устройствами и программные модули ПАЗ.
Программное обеспечение Delta V позволяет выполнять: конфигурирование и настройку параметров модулей ПЛК, параметров связи; установку парольной защиты от несанкционированного доступа.
Основной задачей прикладного ПО «SPGK» является сбор данных с полевых датчиков, обработка данных в соответствии с выбранным алгоритмом и выдача управляющих воздействий на исполнительные механизмы, также прикладное ПО обеспечивает связь с внешней сетью.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию ПТК АСУ ТП СПГК ООО «Афипский НПЗ» типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены
Метод измерений приведён в документе «Комплекс программно-технический АСУ ТП СПГК ООО «Афипский НПЗ». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к ПТК АСУ ТП СПГК ООО «Афипский НПЗ»:
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений:осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по документу МП 50737-12 «Комплекс программно-технический АСУ ТП СПГК ООО «Афипский НПЗ». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июне 2012 г.
Перечень основного поверочного оборудования:
Калибратор многофункциональный MCX-IIR.
Пределы допускаемой основной погрешности: ± (0,01 % Х + 0,36 мкА) — в диапазоне измерений от 0 до 24 мА; ± (0,006 % Х + 0,48 мкА) — в диапазоне воспроизведения от 0 до 24 мА (Х - значение измеряемой величины).
Изготовитель
Закрытое акционерное общество «ПРИЗ» (ЗАО «ПРИЗ»), Юридический адрес: 107031, г. Москва, ул. Рождественка, д. 5/7, стр. 2. Фактический адрес: 107564, г.Москва, ул. Краснобогатырская, 42, стр. 1. Тел. (495) 983-09-55, факс (495) 963-45-11 E-mail: priz@zao-priz.ru, www.zao-priz-ruИспытательный центр
Государственный государственное исследовательский «ВНИИМС»), аттестат аккредитации № 30004-08.центр испытаний средств измерений Федеральное унитарное предприятие «Всероссийский научно-
институт Метрологической службы» (ГЦИ СИ ФГУП
Москва, 119361, ул. Озерная, д. 46 Тел. (495) 437-55-77, (495) 430-57-25, факс (495) 437-56-66, (495)430-57-25 e-mail: office@vniims.ru
ПТК построен в соответствии с функциональной двухуровневой моделью.
Первый уровень включает в себя программируемый логический контроллер (ПЛК) с распределенной системой ввода/вывода аналоговых сигналов; второй уровень -оперативного мониторинга и управления, включает в себя автоматизированные инженерную станцию, станцию инженера КИП и А, станцию для связи с внешней сетью предприятия и станции оператора. ПТК размещен в шкафах, как показано на рисунке 1. Структурная схема ПТК представлена на рисунке 2.
Состав ИК ПТК:
-
- модули комплекса измерительно-управляющегое и противоаварийной автоматической защиты Delta V (Госреестр №: 49338-12):
-
• модуль аналогового ввода VE4003S2B3 KJ3222X1-BA1;
-
• модуль аналогового вывода VE4005S2B2 KJ3221X1-BA1;
-
- преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К (Госреестр №:22153-08):
-
■ модуль аналогового выхода KFD2-SCD2-Ex2.LK;
-
■ модуль аналогового входа KFD2-STC4-Ex2-Y132953.

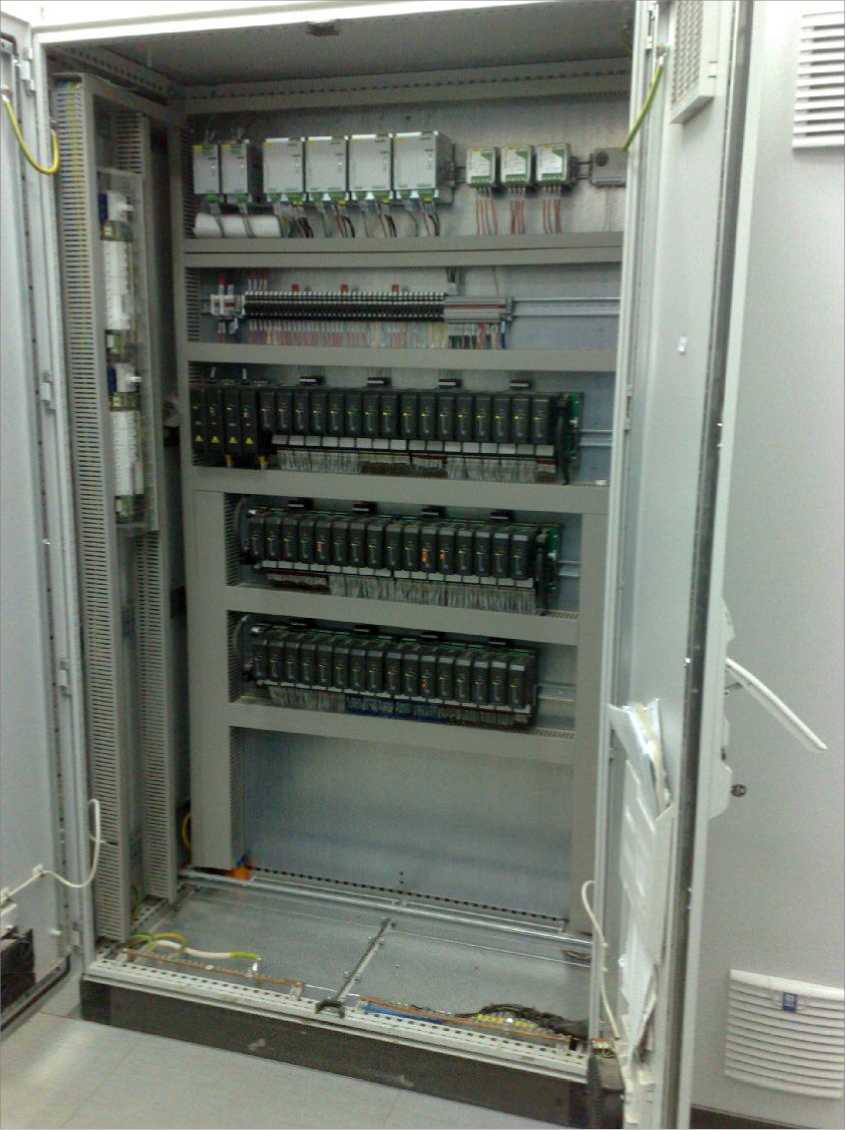

Рисунок 1 - Фото общего вида ПТК СПГК ООО «Афипский НПЗ»
В комплект поставки входят:
-
- барьеры икрозащиты, модули комплекса измерительно-управляющего и противоаварийной автоматической защиты Delta V, входящие в состав ПТК согласно проекту;
-
- средства отображения информации - компьютеры типа IBM PC;
-
- программное обеспечение, предустановленное и на компакт-дисках;
-
- комплект эксплуатационной документации на комплекс;
-
- комплект эксплуатационной документации на компоненты комплекса.
Метрологические характеристики измерительных каналов (ИК) комплекса программно-технического АСУ ТП СПГК ООО «Афипский НПЗ» определяются метрологическими характеристиками модулей и барьеров, приведенных в таблице 2.
Таблица 2 - Основные метрологические характеристики
Вид (состав) ИК |
Диапазоны сигналов |
Пределы допускаемой приведённой погрешности в рабочих условиях применения, % от верхней границы диапазона | |
на входе |
на выходе | ||
KFD2-STC4-Ex2-Y132953, VE4003S2B3 KJ3222X1-BA1 |
4 - 20 мА |
16 бит |
± 0,15 % |
VE4003S2B3 KJ3222X1-BA1 |
4 - 20 мА |
16 бит |
± 0,1 % |
VE4005S2B2 KJ3221X1-BA1 KFD2-SCD2-Ex2.LK |
14 бит |
4 - 20 мА |
± 0,3 % |
VE4005S2B2 KJ3221X1-BA1 |
14 бит |
4 - 20 мА |
± 0,25 % |
Рабочие условия применения:
-
- температура окружающего воздуха от плюс 15 до плюс 25 °C;
-
- относительная влажность воздуха от 30 до 80 %;
-
- атмосферное давление от 84 до 106,7 к Па (от 630 до 800 мм рт. ст.);
-
- отсутствие тряски, ударов и вибрации.
+22
-
- питание от сети переменного тока напряжением (220 -33 ) В
частотой (50±1) Гц.
