Сведения о средстве измерений: 50550-12 Комплексы программно-технические систем контроля технологических параметров

Номер по Госреестру СИ: 50550-12
50550-12 Комплексы программно-технические систем контроля технологических параметров
(ВН2048)

Назначение средства измерений:
Комплексы программно-технические системы контроля технологических параметров ВН2048  (далее - КПТ) предназначены для измерения унифицированного сигнала постоянного тока и температуры, для сбора информации о технологических параметрах промышленного оборудования и параметрах технологических процессов, обработки полученной информации, накопления и предоставления информации о текущем состоянии объекта оператору и системе верхнего уровня.

сертификация программного обеспечения
Внешний вид. Комплексы программно-технические систем контроля технологических параметров, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы программно-технические систем контроля технологических параметров
Рисунок № 1
Внешний вид. Комплексы программно-технические систем контроля технологических параметров, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплексы программно-технические систем контроля технологических параметров
Рисунок № 2
Внешний вид. Комплексы программно-технические систем контроля технологических параметров, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплексы программно-технические систем контроля технологических параметров
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 20.07.2017
Номер записи - 140023
ID в реестре СИ - 362423
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - ЗАО "Объединение БИНАР"
Страна - РОССИЯ
Населенный пункт - г.Саров
Уведомление о начале осуществления предпринимательской деятельности - Да

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Комплексы программно-технические систем контроля технологических параметров (ВН2048)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ЗАО "Объединение БИНАР"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15485-96
01.08.2001
Анализаторы спектров вибрации стационарные многоканальные, ПУЛЬСАР-В ВН 1089
ЗАО "Объединение БИНАР" (РОССИЯ г.Саров)
1 год
20073-00
01.08.2005
Комплексы технических средств системы контроля технологических параметров, ВН2018
ЗАО "Объединение БИНАР" (РОССИЯ г.Саров)
1 год
20073-08
01.12.2013
Комплексы технических средств системы контроля технологических параметров, ВН2018
ЗАО "Объединение БИНАР" (РОССИЯ г.Саров)
ОТ
1 год
37719-08
01.06.2013
Модули давления сенсорные измерительные, ВН1225.600
ЗАО "Объединение БИНАР" (РОССИЯ г.Саров)
ОТ
1 год
39664-08
01.01.2014
Модули температуры измерительные сенсорные, ВН1225.700
ЗАО "Объединение БИНАР" (РОССИЯ г.Саров)
ОТ
1 год
39670-08
01.01.2014
Модули аналого-цифровые преобразующие, ВН1188
ЗАО "Объединение БИНАР" (РОССИЯ г.Саров)
ОТ
1 год
50550-12
20.07.2017
Комплексы программно-технические систем контроля технологических параметров, ВН2048
ЗАО "Объединение БИНАР" (РОССИЯ г.Саров)
ОТ
2 года

Кто поверяет Комплексы программно-технические систем контроля технологических параметров (ВН2048)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Комплексы программно-технические систем контроля технологических параметров (ВН2048)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) позволяет собирать данные от первичных преобразователей, установленных на объекте контроля, обрабатывать полученную информацию, фиксировать, представлять полученную информацию оператору, передавать её на верхний уровень управления, формировать архив ретроспективной информации.

Уровень защиты ПО соответствует уровню «А»: ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CRC. Обновление или модификация версии ПО не предусмотрены.

Идентификационные данные ПО

Наименование программного обеспечения

Идентификационное наименование

программного

обеспечения

Номер    версии

(идентификационный      номер)

программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Sktp

Sktp.exe

А1.06

76А09FДВ

(1990238171)

CRC-32


Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на корпус МГП-М одновременно с нанесением основных надписей и символов путем наклейки соответствующей таблички и на заглавный лист руководства по эксплуатации ВН2048РЭ и формуляра ВН2048ФО типографским способом в левом верхнем углу.


Сведения о методиках измерений

Сведения о методиках измерений

Методика измерений представлена в руководстве по эксплуатации на КПТ ВН2048РЭ «Система контроля технологических параметров ВН2048. Комплекс программнотехнический. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к КПТ
  • 1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования.

  • 2 ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

  • 3 ГОСТ 8.558-93 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне U10-16 ...30 А.

  • 4 ГОСТ 8.022-91 ГСИ. Государственная поверочная схема для средств измерений температуры.

  • 5 ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

  • 6 ГОСТ Р 8.585-01 ГСИ. Термопары. Номинальные статические характеристики преобразования.

  • 7 ГОСТ Р 52350.0-2005 Электрооборудование для взрывоопасных газовых сред. Часть 0. Общие требования

  • 8 ВН2048ТУ. Технические условия.

Поверка

Поверка осуществляется по документу ВН2048РЭ «Система контроля технологических параметров ВН2048. Комплекс программно-технический. Руководство по эксплуатации», утвержденному ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ» 16 декабря 2011 г.

Основные средства поверки: калибратор постоянного напряжения и тока В1-13 (калиброванный ток 100 мА, погрешность 6= ± (0,05Ik+1) мкА, калиброванное напряжение 100 В погрешность 6= ± (30Uk+500) мкВ), прибор комбинированный FLUKE 183 (переменное напряжение до 1000 В, погрешность ± 0,6 %), термометр сопротивления платиновый эталонный ПТС-100 (диапазон от 0 до 419 °С, 3 разряда).


Изготовитель


Закрытое Акционерное Общество «Объединение БИНАР» (ЗАО «Объединение БИНАР»), 607188, г. Саров Нижегородской обл., Южное шоссе, д. 12А, строение 17. Телефон: (83130) 7-08-01. Факс (83130) 7-08-02. E-mail: binar@binar.ru Web-site: www.binar.ru.

Испытательный центр


Государственный центр испытаний средств измерений ФГУП «РФЯЦ-ВНИИЭФ», 607188, г. Саров Нижегородской обл., пр. Мира, д. 37. Телефон: (83130) 22224, 22302, 22253. Факс (83130) 22232. E-mail: shvn@olit.vniief.ru.

В состав КПТ входят устройство отображения МГП-М ВН2043 (МГП-М), комплект удаленных измерительных модулей ВН2014 (УИМ) (до 5 шт.) и комплект жгутов. Структурная схема КПТ приведена на рисунке 1.

САУ верхнего уровня

Внешний вид. Комплексы программно-технические систем контроля технологических параметров (ВН2048), http://oei-analitika.ru

Первичные преобразователи

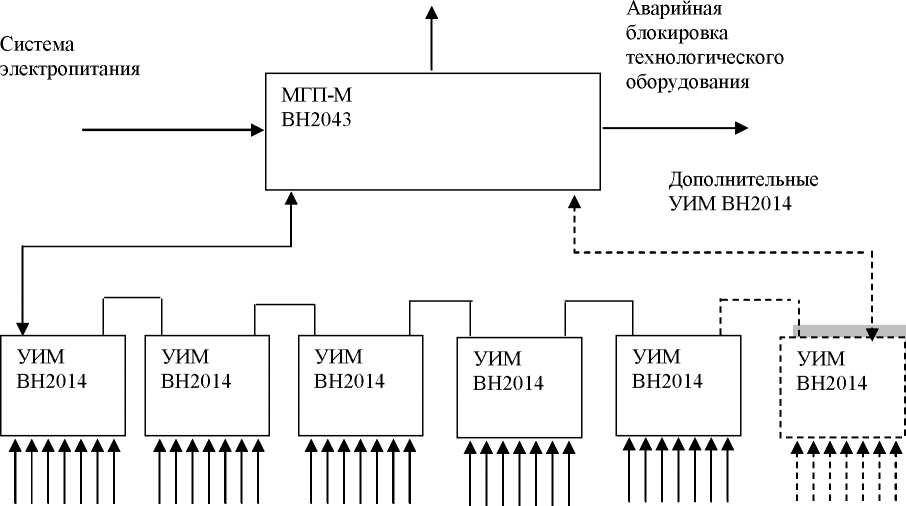

Рисунок 1 Структурная схема КПТ

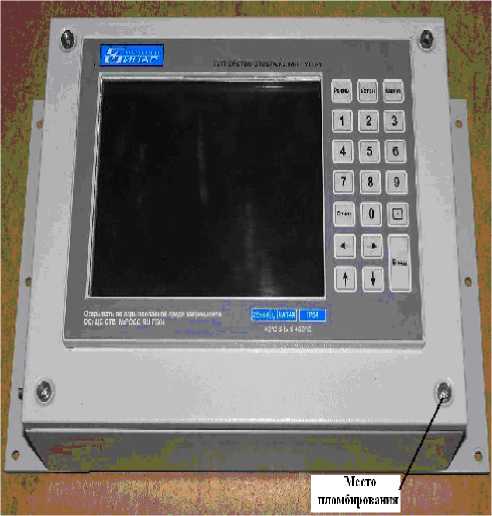

Внешний вид КПТ и схема пломбировки представлены на рисунке 2.

Внешний вид. Комплексы программно-технические систем контроля технологических параметров (ВН2048), http://oei-analitika.ru

УИМ ВН2014

Рисунок 2 - Внешний вид КПТ

Внешний вид. Комплексы программно-технические систем контроля технологических параметров (ВН2048), http://oei-analitika.ru

МГП-М ВН2043

Устройство отображения МГП-М предназначено для получения, преобразования, хранения, отображения и передачи информации на верхний уровень.

Устройство отображения МГП-М является компьютером промышленного исполнения и выполняет одновременно функции программируемого логического контроллера и автоматизированным рабочим местом оператора. К МГП-М по цифровым каналами связи RS485 подключены удаленные измерительные модули УИМ.

УИМ предназначен для измерения сигналов от первичных преобразователей (до 7 каналов для каждого УИМ), преобразования их в выходной электрический кодированный сигнал по стандарту EIA RS485 и передачи на МГП-М. Каждый канал предназначен для работы: с первичными преобразователями - датчиками преобразования физической величины (давления, температуры, влажности, расхода, уровня и т.д.) в унифицированный сигнал постоянного тока (4 - 20) мА по ГОСТ 26.011; термопреобразователями сопротивления по ГОСТ 6651; термопарами с нормируемыми статическими характеристиками типа К(ТХА), ЦТХК) по ГОСТ Р 8.585.

Кроме того, к МГП-М могут подключаться не входящие в комплект поставки специализированные контроллеры, снабженные цифровым интерфейсом RS485/RS232. При использовании КПТ в составе агрегатной автоматики ГМК к МГП-М подключаются электронная система зажигания ГМК и электронный регулятор частоты вращения коленчатого вала ГМК производства ЗАО «Объединение БИНАР».

Для связи с системой верхнего уровня (диспетчерской компрессорного цеха/станции) используется дуплексный канал цифровой связи RS485.

Работа КПТ заключается в сборе и обработке данных от первичных преобразователей, установленных на объекте контроля, регистрации собранных данных в журнале сообщений, и отображении их на экране МГП-М в форме согласованных с заказчиком видеокадров, передаче информации на верхний уровень управления, регистрации нарушений

контролируемыми параметрами аварийных границ и выдачи  команд на аварийную

блокировку технологического оборудования.


Комплектность КПТ соответствует указанной в таблице:

Наименование

Обозначение

Кол-во

Устройство отображения МГП-М

ВН2043

1

Удаленный измерительный модуль УИМ

ВН2014

1-5

Кабель

ВН2013.740

1

Жгут сетевой

ВН2012.720

1

Провод заземления

ВН1074.720

1

Кабель

Belden 3084A

1

Ведомость эксплуатационных документов

ВН2048 ВЭ

1

Комплект эксплуатационной документации по ВН2048ВЭ


Количество измерительных каналов КПТ

от 7 до 35

Предел приведенной основной погрешности каналов измерения унифицированного сигнала постоянного тока (4 - 20) мА

± 0,1 %

Диапазон измерения температуры

  • - при использовании термопреобразователей сопротивлений типа ТСМ 50, ТСМ 100

  • - при использовании термопреобразователей сопротивлений типа ТСП 50, ТСП 100

от минус 50 до плюс 200 °С

от минус 50 до плюс 500 °С

Предел основной погрешности измерения унифицированного сигнала от термопреобразователей сопротивлений

± 0,5 °С

Диапазон измерения сигнала термоэлектродвижущей силы (т.э.д.с.)

  • - при использовании в измерительных каналах термопар типа К(ТХА)

  • - при использовании термопар типа L(ТХК)

(0 - 1300) °С

(0 - 600) °С

Предел основной погрешности измерения температуры термопарами

± 1 °С

Предел дополнительной погрешности:

  • - при отклонении напряжения питания от номинального значения;

  • - в рабочем диапазоне температур;

  • - при воздействии магнитного поля

± 0,2

от величины основной

погрешности соответствующего канала

Величина взаимного влияния каналов

не более минус 60 дБ

Напряжение источника питания датчиков

(24,0 ± 1,2) В

Ток потребления

не более 0,5 А

Максимальное значение выходного тока источника питания датчиков

не более 30 мА

Маркировка взрывозащиты МГП-М ВН2043

2 Ex de[ic] IIA T4 X

Маркировка взрывозащиты УИМ ВН2014

2Exe[ic]IIAT6X

Класс электрооборудования по способу защиты

- МГП-М ВН2043

I класс

- УИМ ВН2014

II класс

У стойчивость к механическим воздействиям

V2

У стойчивость к климатическим воздействиям

В4

Срок службы

не менее 10 лет

Г арантийный срок хранения с момента изготовления

36 месяцев

Гарантийный срок эксплуатации

18 месяцев со дня ввода в эксплуатацию в пределах гарантийного срока хранения

Габаритные размеры, мм, не более:

- МГП-М ВН2043

- УИМ ВН2014

длина 485, ширина 300, высота 154; длина 250, ширина 250, высота 90.

Масса, кг

- МГП-М ВН2043

не более 10; не более 3;

не более 60.

- УИМ ВН2014

- общая

Рабочие условия эксплуатации:

- диапазон температуры окружающей среды от плюс 5 до плюс 50 ° С ;

- относительная влажность окружающего воздуха при 35 ° С не более 80 %;

- переменное магнитное поле с напряженностью до 400 А/м частотой 50 Гц;

- напряжение питания от сети переменного тока частотой (50± 1) Гц от 187 до 242 В.
