Номер по Госреестру СИ: 50500-12
50500-12 Газоанализаторы
(T100, 100E, T100U, 100EU, T101, 101E, T100H, 100EH, T102, 102E, T108, 108E, T108U, 108EU)
Назначение средства измерений:
Газоанализаторы модели Т100, 100Е, T100U, 100EU, T100H, 100EH, Т101, 101Е, Т102, 102Е, Т108, 108Е, T108U, 108EU (далее - газоанализаторы) предназначены для непрерывного автоматического определения содержания диоксида серы (SO2), сероводорода (Н^), суммарного содержания серосодержащих компонентов в пересчете на SO2 в атмосферном воздухе, в воздухе рабочей зоны и в технологических газовых смесях.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
T100, 100E, T100U, 100EU, T101, 101E, T100H, 100EH, T102, 102E, T108, 108E, T108U, 108EU
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 16 | 21 | 1,31 |
| юридическое лицо | Юридические лица | 13 | 26 | 2,00 |
| ЮЛ | Юридические лица | 6 | 11 | 1,83 |
| ГБУ " НПО Геоцентр РТ" | Юридические лица | 5 | 10 | 2,00 |
| Общество с ограниченной ответственностью "ЛУКОЙЛ-ПЕРМНЕФТЕОРГСИНТЕЗ" | Юридические лица | 4 | 5 | 1,25 |
| ОАО ЛИГА | Юридические лица | 4 | 4 | 1,00 |
| МУНИЦИПАЛЬНОЕ КАЗЁННОЕ УЧРЕЖДЕНИЕ МУНИЦИПАЛЬНОГО ОБРАЗОВАНИЯ ГОРОД КРАСНОДАР ""ЦЕНТР ОЗЕЛЕНЕНИЯ И ЭКОЛОГИИ"" | Юридические лица | 4 | 4 | 1,00 |
| Общество с ограниченной ответственностью"РН-Туапсинский нефтеперерабатывающий завод" | Юридические лица | 3 | 4 | 1,33 |
| АО "Святогор", ИНН 6618000220 | Юридические лица | 2 | 6 | 3,00 |
| АО "Святогор" | Юридические лица | 2 | 4 | 2,00 |
| ПАО "Саратовский НПЗ" | Юридические лица | 2 | 4 | 2,00 |
| ГБУ «НПО по геологии и использованию недр Республики Татарстан» | Юридические лица | 2 | 4 | 2,00 |
| ПАО Саратовский НПЗ | Юридические лица | 2 | 3 | 1,50 |
| ФГБУ "ЦЛАТИ по ПФО" ИНН 5042060410 | Юридические лица | 2 | 2 | 1,00 |
| МУНИЦИПАЛЬНОЕ КАЗЁННОЕ УЧРЕЖДЕНИЕ МУНИЦИПАЛЬНОГО ОБРАЗОВАНИЯ ГОРОД КРАСНОДАР "ЦЕНТР ОЗЕЛЕНЕНИЯ И ЭКОЛОГИИ" | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЛУКОЙЛ-Пермнефтеоргсинтез" | Юридические лица | 2 | 2 | 1,00 |
| ГБУ "НПО по геологии и использованию недр Республики Татарстан" | Юридические лица | 2 | 2 | 1,00 |
| Краевое государственное бюджетное учреждение "Центр реализации мероприятий по природопользованию и охране окружающей среды Красноярского края" | Юридические лица | 2 | 2 | 1,00 |
| САРАТОВСКИЙ НПЗ ПАО | Юридические лица | 2 | 2 | 1,00 |
| ПАО "Нижнекамскнефтехим" | Юридические лица | 1 | 5 | 5,00 |
| ПАО "Магнитогорский металлургический комбинат", ИНН 7414003633 | Юридические лица | 1 | 4 | 4,00 |
| АО "РУСАЛ Ачинск" | Юридические лица | 1 | 3 | 3,00 |
| Филиал ПАО АНК "Башнефть" "Башнефть-УНПЗ" | Юридические лица | 1 | 3 | 3,00 |
| ООО ЛУКОЙЛ-ВОЛГАГРАДНЕФТЕПЕРЕРАБОТКА | Юридические лица | 1 | 3 | 3,00 |
| ФГБУ "ПРИВОЛЖСКОЕ УПРАВЛЕНИЕ ПО ГИДРОМЕТЕОРОЛОГИИ И МОНИТОРИНГУ ОКРУЖАЮЩЕЙ СРЕДЫ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "СИБУР-Кстово" | Юридические лица | 1 | 2 | 2,00 |
| АО "РНПК" | Юридические лица | 1 | 2 | 2,00 |
| ФГБУ "Приволжское управление по гидрометеорологии и мониторингу окружающей среды" ИНН 6319164389 | Юридические лица | 1 | 2 | 2,00 |
| Областное бюджетное учреждение "Центр экологических проектов" | Юридические лица | 1 | 2 | 2,00 |
| ФГБОУ ВО Тольяттинский государственный университет ИНН 6320013673 КПП 632401001 | Юридические лица | 1 | 2 | 2,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| d90bbcb4-ca83-8c00-f8f6-8e599180ac1a | 50500-12 | 2022-10-19 | — | актуальная |
| 49dc623b-3da4-a0a7-5957-61cd1e896ac8 | 50500-12 | 2020-05-07 | 2022-10-19 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 19.10.2022
Срок свидетельства - 08.06.2022
Номер записи - 139964
ID в реестре СИ - 362364
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Т101, T100, 100E, T100U, 100EU, T101, 101E, T100H, 100EH, T102, 102E, T108, 108E, T108U, 108EU, T101, Нет модификации, 101Е, T100, Т100, Без модификации, Нет данных, Т201, 101E, модели Т100, модели Т101, модель T100, мод. Т100, газоанализатор модели Т100, Т-100, газоанализатор T100, T102, T100, 100E, T100U, 100EU, T101, 101E, T100H, 100EH
Изготовитель - Фирма "Teledyne Advanced Pollution Instrumentation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кол-во поверок - 299
Выдано извещений - 4
Кол-во периодических поверок - 161
Кол-во средств измерений - 109
Кол-во владельцев - 28
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
№218 от 2024.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№496 от 2012.07.11 Об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 50499-12 по 50501-12,22775-07,21151-01,50502-12 по 50510-12)
№1283 от 2017.06.08 О продлении срока действия свидетельств об утверждении типа средств измерений
№1621 от 2017.07.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии и мощности ОАО "ТГК-5"
№26 от 2018.01.12 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии и мощности ОАО "ТГК-5"
№3393 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Материалы и покрытия лакокрасочные" (ТК 195)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28384-04 01.01.2010 |
Газоанализаторы, API мод. 200Е Фирма "Teledyne Advanced Pollution Instrumentation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32928-06 |
Газоанализаторы, API модели 201E Фирма "Teledyne Advanced Pollution Instrumentation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32976-06 |
Газоанализаторы, API мод. 101E Фирма "Teledyne Advanced Pollution Instrumentation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
39415-08 01.01.2014 |
Газоанализаторы, 201E Фирма "Teledyne Advanced Pollution Instrumentation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39416-08 01.01.2014 |
Газоанализаторы, 101E Фирма "Teledyne Advanced Pollution Instrumentation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39581-08 01.01.2014 |
Газоанализаторы озона, 400Е Фирма "Teledyne Advanced Pollution Instrumentation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46283-10 01.08.2015 |
Газоанализаторы, 300E, 300EM Фирма "Teledyne Advanced Pollution Instrumentation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50500-12 08.06.2022 |
Газоанализаторы, T100, 100E, T100U, 100EU, T101, 101E, T100H, 100EH, T102, 102E, T108, 108E, T108U, 108EU Фирма "Teledyne Advanced Pollution Instrumentation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57258-14 18.03.2024 |
Генераторы нулевого воздуха - рабочие эталоны 1-го разряда, 701, 701Н, Т701, Т701Н, 751, 751Н Фирма "Teledyne Advanced Pollution Instrumentation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58708-14 04.09.2024 |
Генераторы газовых смесей - рабочие эталоны 1-го разряда, T700, 700Е, Т700U, 700ЕU, Т700Н, T703, 703Е, Т703U, 702, Т750 Фирма "Teledyne Advanced Pollution Instrumentation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЭРИС" (1314) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 15 | 0 | 14 | 0 | 15 | 0 | 14 | ||
| ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 12 | 1 | 7 | 3 | 0 | 10 | 7 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 34 | 1 | 21 | 1 | 18 | 1 | 17 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 31 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 16 | 15 | 1 | 0 | 16 | 15 | 1 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 91 | 8 | 10 | 79 | 1 | 89 | 10 | 77 | |
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 0 | 0 | 0 | 4 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 17 | 0 | 15 | 0 | 17 | 0 | 15 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭРИС" (RA.RU.310699) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 2 | 0 | 2 | 2 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 9 | 3 | 2 | 7 | 0 | 9 | 2 | 7 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2702 | 2956 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1230 | 2956 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 2956 |
|
ФБУ Костромской ЦСМ Костромская область |
1364 | 2956 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
1119 | 2956 |
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Модели 100E, 100EU, 100EH | |
|
Идентификационное наименование ПО |
G6 |
|
Номер версии (идентификационный номер ПО) |
6.4 |
|
Цифровой идентификатор ПО |
Не применяется |
|
Модели 101E, 102E, 108E, 108EU | |
|
Идентификационное наименование ПО |
C7 |
|
Номер версии (идентификационный номер ПО) |
6.4 |
|
Цифровой идентификатор ПО |
Не применяется |
|
Модели T100, T100U, T100H | |
|
Идентификационное наименование ПО |
1.0.3 |
|
Номер версии (идентификационный номер ПО) |
7.0.3 |
|
Цифровой идентификатор ПО |
Не применяется |
|
Модели T101, T102, T108, T108U | |
|
Идентификационное наименование ПО |
1.0.5 |
|
Номер версии (идентификационный номер ПО) |
7.0.3 |
|
Цифровой идентификатор ПО |
Не применяется |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Влияние программного обеспечения газоанализаторов учтено при нормировании их метрологических характеристик.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам модели Т100, 100Е, T100U, 100EU, Т100Н, 100ЕН, Т101, 101Е, Т102, 102Е, Т108, 108Е, T108U, 108EU
1 Приказ Министерства здравоохранения и социального развития РФ от 09.09.2011 г. № 1034н "Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности.
2 Приказ Министерства природных ресурсов и экологии РФ от 07.12.2012 N 425 " Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений".
3 ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
4 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
5 Техническая документация фирмы-изготовителя "Teledyne Advanced Pollution Instrumentation", США.
осуществляется по документу МП 50500-12 "Газоанализаторы модели Т100, 100Е, T100U, 100ЕЦ Т100Н, 100ЕН, Т101, 101Е, Т102, 102Е, Т108, 108Е, T108U, 108EU. Методика поверки" с изменением № 1, утвержденному ФГУП " ВНИИМС" 24 марта 2016 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификация ГГС-К (регистрационный номер в федеральном информационном фонде № 45189-10) в комплекте с государственными стандартными образцами ГСО № 10538-2014;
- генератор нулевого воздуха 701, 701Н, Т701, Т701Н, 751, 751Н (регистрационный номер в федеральном информационном фонде. № 57258-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель газоанализатора.
Принцип действия газоанализаторов флуоресцентный, заключающийся в возбуждении молекул SO2 ультрафиолетовым излучением и измерении интенсивности флуоресценции при переходе возбужденных молекул в основное состояние. Интенсивность флуоресценции пропорциональна содержанию диоксида серы в газовой смеси.
Все модели T газоанализаторов оборудованы сенсорным дисплеем передней панели, который предназначен для контроля и управления приборами. Все модели Е газоанализаторов оборудованы электролюминесцентным дисплеем для отображения информации и кнопками для управления. Электролюминесцентный дисплей и кнопки располагаются на передней панели газоанализаторов.
Газоанализаторы выполнены в виде моноблока. Дополнительные индикаторы на передней панели отображают текущее состояние прибора: режим измерений, режим калибровки, уведомление об ошибке. Отбор пробы в моделях Т100, 100Е, T100U, 100EU, Т101, 101Е, Т102, 102Е, Т108, 108Е, T108U, 108EU осуществляется с помощью встроенного побудителя расхода. Газоанализаторы T100H, 100EH оснащены внешним побудителем расхода.
Определение H2S, суммарного содержания восстановленных серосодержащих компонентов (TRS) и суммарного содержания серосодержащих компонентов (TS) проводится с использованием конвертеров. Газоанализаторы Т101, 101Е выполнены в виде моноблока и оснащены встроенным молибденовым конвертером, в котором содержащийся в пробе сероводород преобразуется в SO2. Газоанализаторы Т102, 102Е, Т108, 108Е, T108U, 108EU оснащены внешним высокотемпературным конвертером, в котором, в зависимости от модели, восстановленные (TRS) серосодержащие компоненты (H2S, метилмеркаптан, диметилсульфид и др.) или все серосодержащие компоненты (TS) преобразуются в SO2.
Газоанализаторы Т101, 101Е, Т102, 102Е благодаря встроенному поглотителю, удаляющему из пробы SO2, позволяют определять отдельно SO2 и H2S (TRS). Программное обеспечение газоанализаторов 101Е, 102Е, Т101, Т102 позволяет соответственно последовательно отражать результаты измерений (при выборе соответствующего пункта меню программного обеспечения). Газоанализаторы модели T100, 100Е, T100H, 100EH могут быть опционально дополнены встроенным парамагнитным датчиком кислорода и/или недисперсионным ИК-датчиком диоксида углерода.
Газоанализаторы Т108, 108Е и T108U, 108EU могут использоваться также и для определения суммарного содержания серосодержащих компонентов (TS) в пробе, в которой отсутствует кислород, в частности, в диоксиде углерода. Для этого предусмотрено устройство разбавления пробы воздухом.
Все модели имеют встроенный сенсор давления, с помощью которого проводится автоматическая корректировка результатов измерений при изменении давления анализируемой газовой смеси.
В газоанализаторах реализованы следующие функции: автоматическая коррекции нуля , обеспечивающая коррекцию его дрейфа, сбор данных с одновременной регистрацией нескольких параметров, включая усредненные или мгновенные значения концентрации, сохранение калибровочных данных, измерение параметров анализируемых потоков таких, как давление и скорость. Сохраненные данные передаются через порты RS232, Ethernet, USB и отражаются на дисплее, расположенном на передней панели , что позволяет оператору выполнять диагностику или расширенный анализ данных. При помощи программного обеспечения проводится непрерывная автоматическая диагностика газоанализаторов.
Газоанализаторы имеют три или четыре аналоговых выхода со следующими устанавливаемыми диапазонами характеристик постоянного тока: от 0 до 0,1 В, от 0 до 1 В, от 0 до 5 В, от 0 до 10 В, от 0 до 20 мА, от 2 до 20 мА или от 4 до 20 мА.
Связь газоанализаторов с внешним компьютером осуществляется через интерфейс RS-232 и RS-485, а для моделей Т100, T100U, T100H, Т101, Т102, Т108, T108U, 108EU также Ethernet (10/100Base-T), USB, по запросу - USB, USB-com, Multidrop RS-232.
Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты блоков газоанализаторов.

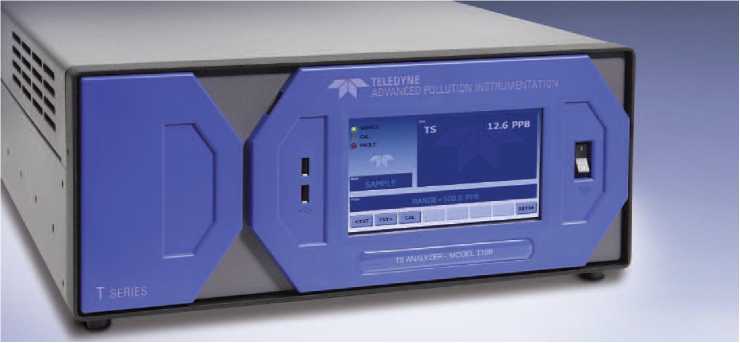

Рисунок 1 - Фотография общего вида газоанализаторов модели Т

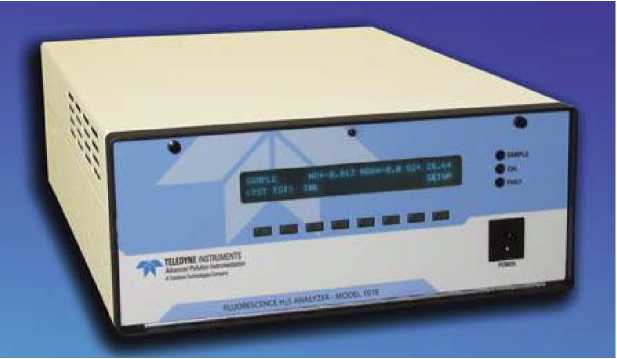

Рисунок 2 - Фотография общего вида газоанализаторов модели Е
Газоанализатор (по заказу).
Комплект крепления газоанализатора к стойке (по отдельному заказу).
Система подготовки пробы (по отдельному заказу).
Эксплуатационная документация.
Методика поверки.
Таблица 2 - Диапазон измерений газоанализаторов и пределы допускаемой основной погрешности
|
Измеряемый компонент |
Наименование характеристики | |||
|
Диапазон показаний, (мин/макс), млн-1 |
Диапазон измерений, (мин/макс), -1 млн |
Пределы допускаемой основной погрешности,% | ||
|
приведенной к конечному значению диапазона измерений |
относительной | |||
|
Модели Т100, 100Е | ||||
|
SO2 |
от 0 до 0,050/ от 0 до 20 |
от 0 до 0,05 включ. |
±20 |
- |
|
св. 0,05 до 20,0 |
- |
±20 | ||
|
Модели I100U, 100Еи | ||||
|
SO2 |
от 0 до 0,005/ от 0 до 20 |
от 0 до 0,02 включ. |
±20 |
- |
|
св.0,02 до 20,00 |
- |
±20 | ||
|
Модели I100H, 100ЕН | ||||
|
SO2 |
от 0 до 10/ от 0 до 5000 |
от 0 до 10 включ. |
±15 |
- |
|
св.10 до 5000 |
- |
±15 | ||
|
Измеряемый компонент |
Наименование характеристики | |||
|
Диапазон показаний, (мин/макс), млн-1 |
Диапазон измерений, (мин/макс), млн-1 |
Пределы допускаемой основной погрешности,% | ||
|
приведенной к конечному значению диапазона измерений |
относительной | |||
|
Модели Т101, 101Е | ||||
|
SO2 |
от 0 до 0,050/ от 0 до 20 |
от 0 до 0,05 включ. |
±20 |
- |
|
св.0,05 до 20,00 |
- |
±20 | ||
|
H2S или H2S в пересчете на SO2 |
от 0 до 0,005/ от 0 до 10 |
от 0 до 0,005 включ. |
±20 |
- |
|
св.0,005 до 10,000 |
- |
±20 | ||
|
Модели Т102, 102Е | ||||
|
SO2 |
от 0 до 0,050/ от 0 до 20 |
от 0 до 0,05 включ. |
±20 |
- |
|
св.0,05 до 20,00 |
- |
±20 | ||
|
TRSb пересчете на H2S или TRS в пересчете на SO2 |
от 0 до 0,05/ от 0 до 20 |
от 0 до 0,05 включ. |
±20 |
- |
|
св.0,05 до 20,00 |
- |
±20 | ||
|
Модели Т108, 108Е | ||||
|
TS (в пересчете на SO2) |
от 0 до 0,050/ от 0 до 20 |
от 0 до 0,05 включ. |
±20 |
- |
|
св. 0,05 до 20,00 |
- |
±20 | ||
|
Модели T108U | ||||
|
TS (в пересчете на SO2) |
от 0 до 0,005/ от 0 до 20 |
от 0 до 0,02 включ. |
±25 |
- |
|
св.0,02 до 0,05 включ. |
±20 |
- | ||
|
св.0,05 до 20,00 |
- |
±20 | ||
Таблица 3 - Технические характеристики газоанализаторов
|
Пределы допускаемой абсолютной дополнительной погрешности от изменения температуры окружающей среды на каждые 10 оС в долях основной погрешности не более 0,2 | |
|
Параметры и состав анализируемых газовых смесей: | |
|
- расход газа, дм3/мин |
0,65±0,06 |
|
- компонентный состав и объемная доля неизмеряемых ком вода |
шонентов: до 0,19 % |
|
аммиак |
до 0,2 млн-1 |
|
оксид азота |
до 0,5 млн-1 |
|
диоксид азота |
до 0,2 млн-1 |
|
м-ксилол |
до 0,1 млн-1 |
|
Суммарная абсолютная дополнительная погрешность от влияния не измеряемых компонентов, не превышает 0,03 млн-1 | |
|
Потребляемая мощность, Вт, не более |
550 |
|
Г абаритные размеры газоанализатора(ДхШхВ), мм, не более |
180х435х600 |
|
Масса, кг, не более |
21 |
Таблица 4 - Условия эксплуатации
|
Условия эксплуатации | |
|
- температура окружающей среды, С |
от +5 до +40 |
|
- относительная влажность воздуха при температуре 35 °С, % |
до 95 |
|
- диапазон атмосферного давления, кПа |
от 76 до 112 |
|
- напряжение питания, В |
220( -10)% |
|
- частота, Гц |
50±1 |
