50337-12 Уровнемеры ультразвуковые с преобразователями
(SITRANS LU мод. SITRANS LU01, SITRANS LU02, SITRANS LU10 (уровнемеры) ST, XCT, XPS, XRS, XLT (преобразователи))
Назначение средства измерений:
Уровнемеры ультразвуковые SITRANS LU модификации SITRANS LU01, SITRANS LU02, SITRANS LU10 с преобразователями типа ST, XCT, XPS, XRS, XLT (далее - уровнемеры) предназначены для измерений уровня жидкостей и сыпучих материалов в системах автоматического контроля, регулирования и управления технологическими процессами, отображения результатов измерений уровня на показывающем устройстве и преобразования в выходной электрический сигнал.
Внешний вид.
Уровнемеры ультразвуковые с преобразователями
Рисунок № 1
Общие сведения
Дата публикации - 11.11.2022
Срок свидетельства - 07.06.2022
Номер записи - 139768
ID в реестре СИ - 362168
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных, Sitrans LU10, SITRANS LU02, SITRANS LU мод. SITRANS LU01, SITRANS LU02, SITRANS LU10 (уровнемеры) ST, XCT, XPS, XRS, XLT (преобразователи),
Производитель
Изготовитель - Фирма "Siemens AG", подразделение "Siemens Canada Limited Inc.", Канада;
Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 81
Выдано извещений - 5
Кол-во периодических поверок - 12
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№1220 от 2017.06.07 О продлении срока действия свидетельств об утверждении типа средств измерений
№1371 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№370 от 2023.02.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№370 от 2023.02.17 О внесении изменений в сведения об утвержденных типах средств измерений
Наличие аналогов СИ: Уровнемеры ультразвуковые с преобразователями (SITRANS LU мод. SITRANS LU01, SITRANS LU02, SITRANS LU10 (уровнемеры) ST, XCT, XPS, XRS, XLT (преобразователи))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
50337-12 Уровнемеры ультразвуковые с преобразователями (SITRANS LU мод. SITRANS LU01, SITRANS LU02, SITRANS LU10 (уровнемеры) ST, XCT, XPS, XRS, XLT (преобразователи)) Фирма "Siemens AG", подразделение "Siemens Canada Limited Inc.", Канада; Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
65555-16 Уровнемеры ультразвуковые (ТИТАН-253У, ТИТАН-270У) АО «ТЕККНОУ» (РОССИЯ г. Санкт-Петербург) |
Все средства измерений АО «ТЕККНОУ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50337-12 07.06.2022 |
Уровнемеры ультразвуковые с преобразователями, SITRANS LU мод. SITRANS LU01, SITRANS LU02, SITRANS LU10 (уровнемеры) ST, XCT, XPS, XRS, XLT (преобразователи) Фирма "Siemens AG", подразделение "Siemens Canada Limited Inc.", Канада; Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.
KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.
Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.
Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.
Бесплатный
Кто поверяет Уровнемеры ультразвуковые (ТИТАН-253У, ТИТАН-270У)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «Норильскникельремонт» (RA.RU.312323) | 14 | 8 | 6 | 5 | 12 | 8 | 4 | |||
| ФБУ «Череповецкий ЦСМ» (49) | РСТ | 47 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311327) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Уровнемеры ультразвуковые (ТИТАН-253У, ТИТАН-270У)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
4800 | 5382 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4726 | 5382 |
|
ООО СЕМЬ ИЗМЕРЕНИЙ Свердловская область |
6000 | 5382 |
|
ООО "ПКФ СИ" Свердловская область |
6000 | 5382 |
Программное обеспечение
Встроенное программное обеспечение размещено в устройстве хранения программ энергонезависимой памяти EEPROM. Считывание встроенного программного обеспечения производится из устройства хранения программ энергонезависимой памяти EEPROM с использованием специализированного программатора PROFIBUS PA или интерфейсов связи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
|
ТИП |
Наименование программно-го обеспечения |
Идентификационное наименование программного обеспече ния |
Номер версии (иден-тификаци-онный номер) про граммного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма испол няемого кода) |
Алгоритм вычисления цифрового идентификатора про граммного обеспечения |
Уровень защиты программного обеспечения от изменений по МИ 3286-10 |
|
SITRANS LU01 |
SPL |
45000866 |
5.29 |
0xCD0E |
n / a |
С |
|
SITRANS LU02 |
DPL Plus |
45000863 |
5.29 |
0x5293 |
n / a |
С |
|
SITRANS LU10 |
XPL Plus |
45000920 |
5.31 |
0x6E5F |
n / a |
С |
Доступ к параметрам и данным со стороны интерфейсов связи и инфракрасный порт защищены паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационной документации в правом верхнем углу.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым SITRANS LU модификации SITRANS LU01, SITRANS LU02, SITRANS LU10 с преобразователями типа ST, XCT, XPS, XRS, XLT
-
1. ГОСТ 8. 477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
-
2. Техническая документация фирмы «Siemens AG», Германия.
Заявитель
Общество с ограниченной ответственностью «Сименс»Адрес: 115184, Россия, Москва, ул. Большая Татарская, 9
Тел.: +7(495) 737-2486, Факс: +7(495) 737-2399, е-mail: sc.ru@siemens.com
Испытательный центр
ГЦИ СИ ФГУ «Нижегородский ЦСМ»Регистрационный номер № 30011-08
Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, 1
Тел.: +7 831 428 57 27, факс: +7 831 428 57 48, e-mail: ncsmnnov@sinn.ru
Уровнемеры состоят из ультразвуковых преобразователей, электронного блока и съемного программатора. Преобразователи и электронный блок соединены между собой линиями проводной связи. Программатор связан с электронным блоком с помощью инфракрасного канала.
Принцип действия уровнемеров основан на измерении интервала времени между излучением акустического колебания (рабочая частота - от 13 кГц до 43 кГц) и получением отраженного от поверхности жидкости или сыпучего материала эхо-сигнала.
Ультразвуковой преобразователь преобразует электрическую энергию импульсов, поступающих от электронного блока, в акустические колебания, излучаемые поверхностью преобразователя. В моменты пауз между импульсами преобразователь используется для обратного преобразования энергии отраженного акустического сигнала в электрический, поступающий на вход электронного блока. В уровнемерах используются следующие модификации ультразвуковых преобразователей с различными конструктивными и метрологическими характеристиками: ST, XCT, XPS, XRS, XLT.
Электронный блок измеряет интервал времени между излучением импульса и получением эхо-сигнала и производит вычисление расстояния от торца преобразователя до поверхности жидкого или сыпучего материала. Обработка сигнала осуществляется с помощью программного обеспечения эхо-обработки Sonic Intelligence. Результат измерения уровня отображается на графическом жидкокристаллическом дисплее (LCD) с подсветкой.
Влияние колебаний температуры на результат измерений автоматически компенсируется с помощью встроенного в преобразователь температурного датчика, либо с помощью дополнительного температурного датчика TS-3, поставляемого отдельно, либо с помощью метода фиксированной температуры.
Уровнемеры совместимы с распространенными стандартами систем промышленной связи при наличии в комплекте поставки коммуникационного модуля SmartLinx. Уровнемеры имеют выход на внешние устройства.
Для уровнемеров модификации S1TRANS LU02 имеется возможность подключения к электронному блоку двух преобразователей, а для уровнемеров модификации SITRANS LU 10 возможно подключение до 10 преобразователей.
Программирование уровнемера модификации SITRANS LU выполняется с помощью программатора. Программирование включает в себя прокрутку меню, конфигурирование, выбор диапазона и единиц измерения.

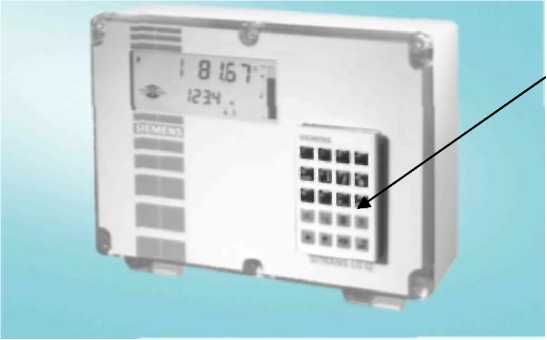

Фотографии общего вида и места нанесения наклеек и пломб:
