Номер по Госреестру СИ: 50091-12
50091-12 Весы конвейерные
(MUS, MSI)
Назначение средства измерений:
Весы конвейерные модификаций MUS, MSI предназначены для измерения массы сыпучих материалов, транспортируемых ленточными конвейерами.
Внешний вид.
Весы конвейерные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.06.2017
Номер записи - 139457
ID в реестре СИ - 361857
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, мод. MSI, Siemens MSI, MUS, MSI, MSI SIEMENS Miltronics BW500, MSI SIEMENS Miltronics BW100, MSI BW500, MSI : MSI 7MH7122-1АН-1А, интегратор Milltronics BW500, MSI 7MH71221AH311A, MSI , интегратор Milltronics BW500, MSI, Milltronics MSI, Elcomix 60 Quick Master,
Производитель
Изготовитель - Фирма "Siemens Canada Limited"
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Бесплатный
Статистика
Кол-во поверок - 129
Выдано извещений - 0
Кол-во периодических поверок - 87
Кол-во средств измерений - 25
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№972 от 2023.05.05 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Весы конвейерные (MUS, MSI)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
50091-12 Весы конвейерные (MUS, MSI) Фирма "Siemens Canada Limited" (КАНАДА ) |
25183-08 Весы конвейерные автоматические непрерывного действия (КЛИМ) ООО "ВЕСКОМ" (РОССИЯ г.Челябинск) |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Весы конвейерные автоматические непрерывного действия (КЛИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 4 | 0 | 2 | 0 | 4 | 0 | 2 | ||
| ООО "МЕТРОЛОГ" (RA.RU.311577) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "КАМЧАТСКИЙ ЦСМ" (RA.RU.311296) | РСТ | 16 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 34 | 0 | 34 | 0 | 28 | 0 | 28 | ||
| ФБУ «Архангельский ЦСМ» (RA.RU.311492) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Забайкальский ЦСМ» (RA.RU.311502) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 17 | 5 | 5 | 12 | 0 | 17 | 5 | 12 | ||
| ИП Кремер Александр Викторович (RA.RU.320046) | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Весы конвейерные автоматические непрерывного действия (КЛИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
1076 | 4300 |
|
ФБУ Пермский ЦСМ Пермский край |
9284 | 4300 |
|
ФБУ УРАЛТЕСТ Свердловская область |
2540 | 4300 |
Программное обеспечение
В составе интеграторов имеется встроенное программное обеспечение (ПО), состоящее из программных модулей, которые перечислены в основном меню действий интегратора: настройка режима работы, калибровка, поверка и т.д. Основными и вспомогательными функциями ПО являются: определение массы материала, транспортируемого конвейером за единицу времени (производительность весов), определение нарастающего итога путём интегрирования производительности, контроль элементов ГПУ весов и т.д.
Защита программного обеспечения (ПО) обеспечивается системой разграничения
доступа к ПО: в режим программирования (при этом редактируются цифры и арифметические знаки) и в режим измерений. Идентификационные данные ПО представлены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового иден тификатора программного обеспечения |
|
Встроенное ПО интегратора Milltronics BW100 |
“bw100.hex” |
2.07 |
0x3FE0 |
CRC16 |
|
Встроенное ПО интегратора Milltronics BW500 |
“bw500.hex” |
3.13.02-03 |
0x47C0 |
CRC16 |
d - относительное отличие результатов расчёта, выполненного испытываемым про-
граммным обеспечением, от расчётов с использованием опорных программ не более 0,0001 в соответствии с МИ 3286-2010. Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
В целях предотвращения несанкционированных вмешательств проводят пломбирование интегратора после поверки. Место нанесения пломбы на интеграторы Milltronics BW500 и Milltronics BW100 - винт крышки передней панели. Схемы пломбирования интеграторов представлены на рисунках 3-а и 3-б.
SIEMENS
MILLTRONICS BW500

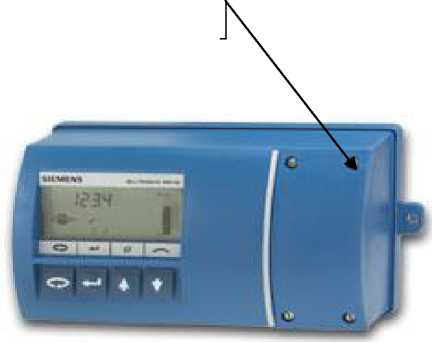

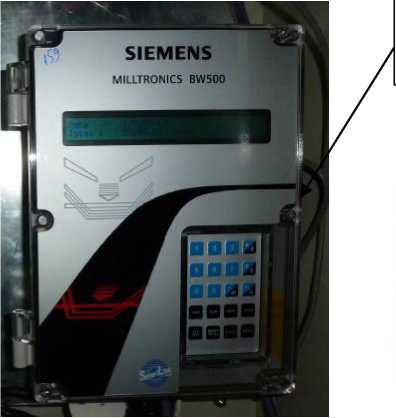

Рис.3-а Схема пломбирования BW500 Рис.3-б Схема пломбирования BW100
Место нанесения пломбы на передней панели интегратора
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на маркировочную табличку, расположенную на ГПУ весов, фотохимическим способом и на титульный лист: Руководство по эксплуатации весов MSI фирмы SIEMENS: - 7ML19985CY04-1; Руководство по эксплуатации весов MUS фирмы SIEMENS: - 7ML19985CQ02-02.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Описание метода измерений содержится в разделе 1 Инструкции о порядке и технологии проведения работ, содержании и техническом обслуживании весового комплекса на базе конвейерных весов фирмы SIEMENS - 7ML19985GA61.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам конвейерным:
-
1 ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования» (по метрологическим характеристикам);
-
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы» (по метрологическим характеристикам);
-
3 ГОСТ 8.005-2002 «ГСИ. Весы непрерывного действия конвейерные. Методика поверки».
Поверка
Поверкаосуществляется по ГОСТ 8.005-2002 «ГСИ. Весы непрерывного действия конвейерные. Методика поверки».
Основное поверочное оборудование - специальное устройство для отбора проб, весы для статического взвешивания среднего класса точности (III) по ГОСТ Р 53228-2008, рулетка по ГОСТ 7502-98, секундомер.
Изготовитель
Siemens Canada Limited, Канада1954 Technology Drive, PO box 4225 Peterborough, Ontario K9J 7B1 Canada
Тел.705-740-7044, факс 705-745-7665
Принцип действия весов конвейерных модификаций MUS, MSI (далее - весы) заключается в преобразовании деформации упругого элемента весоизмерительных тензорезистор-ных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза в электрический сигнал, а также измерения скорости движения ленты с помощью датчика скорости, с последующим их преобразованием в цифровой вид интегратором. Масса сыпучего материала определяется как интегральное по времени значение произведения его линейной плотности и скорости движения конвейерной ленты.
Весы состоят из одного грузоприёмного устройства (далее - ГПУ) с двумя встроенными датчиками TBSP фирмы LLC Siemens Canada, США, датчика скорости SITRANS WS 300 фирмы LLC Siemens Canada, Германия и интегратора Milltronics BW100 или Milltronics BW500 фирмы LLC Siemens Canada, Канада.
Модификации весов отличаются максимальной линейной плотностью взвешиваемого материала, шириной конвейерной ленты, длиной и массой ГПУ и другими характеристиками, числовые значения которых приведены в таблице 2.

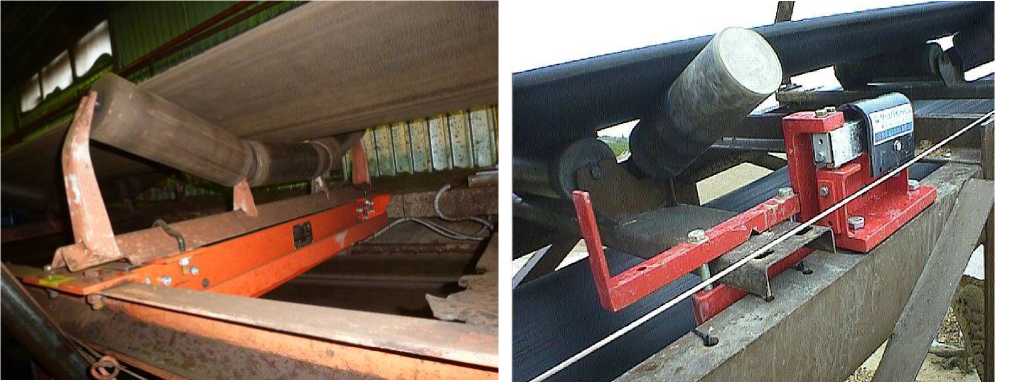

Общий вид весов модификации MSI представлен на рисунке 1, модификации MUS на рисунке 2.
