Номер по Госреестру СИ: 50038-12
50038-12 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ОАО "Мосгорэнерго" на объекте ОАО "Птицефабрика Калужская"
(Нет данных)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учёта электроэнергии АИИС КУЭ ОАО «Мосгорэнерго» на объекте ОАО «Птицефабрика Калужская» (далее - АИИС КУЭ), предназначена для измерения электроэнергии (мощности), потребляемой ОАО «Мосгорэнерго» (г. Москва), а также регистрации и хранения параметров электропотребления, формирования отчетных документов и информационного обмена с субъектами оптового рынка электроэнергии (ОРЭ) и другими внешними пользователями. Выходные данные системы могут быть использованы для коммерческих расчетов.
Программное обеспечение
ПО «Пирамида 2000» строится на базе центров сбора и обработки данных, которые объединяются в иерархические многоуровневые комплексы и служат для объединения технических и программных средств, позволяющих собирать данные коммерческого учета со счетчиков электрической энергии и УСПД.
Пределы допускаемых относительных погрешностей по активной и реактивной электроэнергии, а также для разных тарифных зон не зависят от способов передачи измерительной информации и способов организации измерительных каналов ИВК «Пирамида 2000» и определяются классом применяемых электросчетчиков (кл. точности 0,5S/1,0).
Предел допускаемой дополнительной абсолютной погрешности по электроэнергии в ИВК «Пирамида 2000», получаемой за счет математической обработки измерительной информации, поступающей от счетчиков, составляет 1 единицу младшего разряда измеренного (учтенного) значения.
Идентификационные данные программного обеспечения, установленного АИИС КУЭ приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифро вого идентификатора ПО |
Пирамида 2000. Сервер |
P2KServer.exe |
20.02/2010/Д-03 |
AD544A5DACCF2 56481A9C2BD1D BB6A7E |
MD5 |
В соответствии с МИ 3286-2010 установлен уровень «С» защиты программного обеспечения от непреднамеренных и преднамеренных изменений.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений, которые используются в АИИС КУЭ приведены в документе КПНГ.411713.120 МИ - Методика (метод) измерений электроэнергии Система автоматизированная информационно-измерительная коммерческого учёта электроэнергии АИИС КУЭ ОАО «Мосгорэнерго» на объекте ОАО «Птицефабрика Калужская»";
Методика (метод) измерений - КПНГ.411713.120 МИ аттестована ГЦИ СИ - ООО "Испытательный центр "Энерготестконтроль" по ГОСТ Р 8.563-2009 .Свидетельство об аттестации № 75/01.00066-2010/2012 от 30.03.2012 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к АИИС КУЭ:
-
1) ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
-
2) ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
-
3) ГОСТ 7746-2001.Трансформаторы тока. Общие технические условия;
-
4) ГОСТ 1983-2001.Трансформаторы напряжения, Общие технические условия;
-
5) ГОСТ Р 52323-2005. (МЭК 62053-22:2003) "Аппаратура для измерений электрической энергии переменного тока. Частные требования. Часть 22. Статистические счетчики активной энергии классов точности 0,2S и 0,5S";
-
6) ГОСТ Р 52425-2005. (МЭК 62053-23:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии".
Осуществление торговли и товарообменных операций.
лист № 11 всего листов 11
Поверка
Поверка осуществляется в соответствии с документом КПНГ.411713.120 МП Методика поверки Система автоматизированная информационно-измерительная коммерческого учёта электроэнергии АИИС КУЭ ОАО «Мосгорэнерго» на объекте ОАО «Птицефабрика Калужская»", утверждённым ГЦИ СИ ООО "ИЦ "Энерготестконтроль" 02.04.2012 г.Средства поверки - по НД на измерительные компоненты:
-
1) Средства поверки измерительных трансформаторов напряжения по МИ 2845-2003 и/или по ГОСТ 8.216-88;
-
2) Средства поверки измерительных трансформаторов тока по ГОСТ 8.217-2003;
-
3) средства поверки счетчиков электрической энергии многофункциональных СЭТ-4ТМ.03М, согласно методики поверки ИЛГШ.411152.145 РЭ1, являющейся приложением к руководству по эксплуатации ИЛГШ.411152.145РЭ. Методика поверки согласована с руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» 04.12.2007 г.;
-
4) - переносной компьютер с ПО и оптический преобразователь для работы со счетчиками системы;
-
5) средства поверки счетчиков электрической энергии многофункциональных ПСЧ-4ТМ.05М.17, согласно методики поверки ИЛГШ.411152.146РЭ1;
-
6) средства поверки контроллера сетевого индустриального СИКОН С 70, согласно методики поверки ВЛСТ 220.00.000 И1;
-
7) Средства поверки УСВ-2 в соответствии с утвержденным документом "Устройства синхронизации времени УСВ-2. Методика поверки ВЛСТ 237.00.001 И1", утверждённым ФГУП "ВНИИФТРИ" 12.05.2010 г.
-
8) Радиоприемник станций радиовещания, принимающий сигналы службы точного времени.
Изготовитель
Открытое акционерное общество "Мосгорэнерго" Юрид. адрес: 125581, г. Москва, ул. Лавочкина, д.34 Почт. адрес: 125581, г. Москва, ул. Лавочкина, д.34 Тел/факс: 8(495) 730-53-12/747-07-61E-mail: info@oaomge.ru
Испытательный центр
"Энерготестконтроль" по ГОСТ Р 8.563-2009 .Свидетельство об аттестации № 75/01.00066-2010/2012 от 30.03.2012 г.Нормативные документы, устанавливающие требования к АИИС КУЭ:
-
1) ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
-
2) ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
-
3) ГОСТ 7746-2001.Трансформаторы тока. Общие технические условия;
-
4) ГОСТ 1983-2001.Трансформаторы напряжения, Общие технические условия;
-
5) ГОСТ Р 52323-2005. (МЭК 62053-22:2003) "Аппаратура для измерений электрической энергии переменного тока. Частные требования. Часть 22. Статистические счетчики активной энергии классов точности 0,2S и 0,5S";
-
6) ГОСТ Р 52425-2005. (МЭК 62053-23:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии".
АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ решает следующие задачи:
-
• измерение 30-минутных приращений активной электроэнергии,
-
• периодический (1 раз в сутки) и /или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);
-
• хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
-
• передача в организации (внешние пользователи) результатов измерений;
-
• предоставление по запросу контрольного доступа к результатам измерений, данных о со
стоянии объектов и средств измерений со стороны сервера организаций (внешних пользователей);
-
• обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
-
• диагностика функционирования технических и программных средств АИИС КУЭ;
-
• конфигурирование и настройка параметров АИИС КУЭ;
-
• ведение системы единого времени в АИИС КУЭ (коррекция времени).
Метод измерения электроэнергии (мощности). Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности вычисляется для интервалов времени 30 мин. (Умножение на коэффициенты трансформации осуществляется в сервере).
Цифровой сигнал с выходов счетчиков по интерфейсу RS 485 по линиям связи поступает на сервер ИВК, где осуществляется автоматизированный сбор, контроль и учет показателей и режимов потребления электроэнергии, передача накопленных данных по каналам переда-лист № 2 всего листов 11 чи данных. Учетная информация, передаваемая внешним пользователям через Internet (основной канал связи) и телефонным линиям связи (резервный канал связи), отражает 30-минутные результаты измерения потребления электроэнергии по точке учета. Передача информации реализована с использованием электронных документов в виде макетов 51070 и 80020 в формате XML.
АИИС КУЭ представляет собой многоуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерения.
Измерительно-информационные комплексы (ИИК) 01 - 08 АИИС КУЭ состоят из трех уровней:
-
1- ый уровень - измерительные каналы (ИК), включают в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной энергии типа СЭТ-4ТМ.03М.01 класса точности 0,5S/1,0, в соответствии с ГОСТ 52323-2005 при измерении активной электроэнергии, ГОСТ 26035-83 при измерении реактивной электроэнергии (далее по тексту - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- ой уровень - измерительно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД) типа Сикон С-70, коммуникационное и модемное оборудование (преобразователь интерфейса RS-232, линии связи с использованием терминалов сотовой связи GSM-модемы), цепи и устройства питания для УСПД и терминала сотовой связи;
-
3- й уровень - измерительно-вычислительный комплекс (ИВК) содержит в своем составе: сервер в промышленном исполнении Сервер HP ProLiant DL360 R07, 3 сотовых модема стандарта GSM 900/1800 IRZ MC52iT, устройство синхронизации времени УСВ-2, подключенного к ИВК АИИС КУЭ, устройство бесперебойного питания сервера (UPS); коммуникационное оборудование для обмена данными со счетчиками (интерфейс RS-485/RS-232, GSM-модемы Siemens MC-35i), программное обеспечение (ПО) «Пирамида 2000. Сервер» Версия 20.02/2010/Д-03;
Измерительно-информационные комплексы (ИИК) 09 - 11 АИИС КУЭ состоят из двух уровней:
-
1- ый уровень - измерительные каналы (ИК), включают в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной энергии типа ПСЧ-4ТМ.05М.17 класса точности 0,5S/1,0, в соответствии с ГОСТ 52323-2005 при измерении активной электроэнергии, ГОСТ 26035-83 при измерении реактивной электроэнергии (далее по тексту - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - измерительно-вычислительный комплекс (ИВК) содержит в своем составе: сервер в промышленном исполнении Сервер HP ProLiant DL360 R07, 3 сотовых модема стандарта GSM 900/1800 IRZ MC52iT, устройство синхронизации времени УСВ-2, подключенного к ИВК АИИС КУЭ, устройство бесперебойного питания сервера (UPS); коммуникационное оборудование для обмена данными со счетчиками (интерфейс RS-485/RS-232, GSM-модемы Siemens MC-35i), программное обеспечение (ПО) «Пирамида 2000. Сервер» Версия 20.02/2010/Д-03;
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), созданной на основе устройства синхронизации времени УСВ-2, установленного на уровне ИВК. УСВ-2 включает в себя GPS - приемник, принимающий сигналы точного времени от спутников глобальной системы позиционирования (GPS). Часы сервера АИИС КУЭ синхронизированы со временем GPS - приемника, корректировка часов севера АИИС КУЭ выполняется при расхождении часов сервера и GPS - приемника на ±1 с. Сверка показаний часов счетчиков АИИС КУЭ с часами сервера происходит при каждом опросе, при расхождении часов счетчиков с часами сервера на ±2 с выполняется их корректировка, но не чаще чем раз в сутки. Сличение часов УСПД с часами УСВ-2 происходит при каждом сеансе связи, но не реже 1 раза в сутки. Коррекция часов УСПД проводится при расхождении часов УСПД с часами УСВ-2 на величину
лист № 3 всего листов 11 более ±1 с. Сличение часов счетчиков с часами УСПД происходит при каждом обращении к счетчику, но не реже одного раза в 30 минут. Коррекция часов счетчиков проводится при расхождении часов счетчиков с часами УСПД на величину более ±1 с. Погрешность часов компонентов системы не превышает ±5 с.
Организация защиты от несанкционированного доступа: в АИИС КУЭ предусмотрена многоуровневая защита от несанкционированного доступа: система паролей в ПО, пломбирование счетчиков и информационных цепей.
Состав измерительных каналов (ИК) приведен в табл. 2. Значение характеристик погрешности АИИС КУЭ в рабочих условиях приведены в таблицах 3,4. Основные технические характеристики АИИС КУЭ приведены в табл. 5.

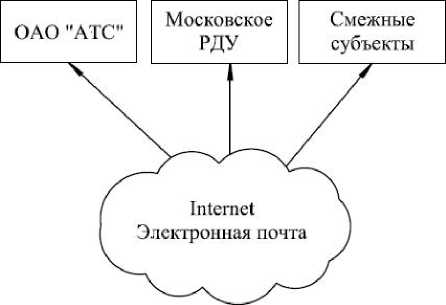

Блок-схема АИИС КУЭ приведена на рис. 1

Коммутатор Catalist 2960

bthemct - COM
Siemens
ОАО "Птицефабрика Калужская"
Рис. 1
Сервер БД "ИКМ Пирамида"
УСПД Сикон С-70
Siemens MC-35it
11 рсобразо ватсл ь интерфейса
МОХА A52/220VAC |
11рсобразовэтсль интерфейса МОХА A52/220VAC
Таблица 2. Перечень ИК АИИС , КУЭ и их состав.
№ ИК |
Наименование объекта |
Тип ТТ |
К тт |
Класс точности |
Заводской номер |
Тип ТН |
К тт |
Класс точности |
Заводской номер |
Тип счетчика |
Класс точности |
Номинальное напря жение |
Номинальный ток |
Заводской номер |
Вид электро энергии | ||
А/А |
A |
B |
C |
кВ/кВ |
А,В,С |
В |
А | ||||||||||
1 |
ПС-343 "Копытце-во" 110/10 кВ РУ-10 кВ 1 СкШ яч. №1 |
ТЛМ- 10 |
400/5 |
0,5 |
63117 |
- |
4315 |
НТМИ- 10-66 У3 |
10000/ 100 |
0,5 |
4586 |
СЭТ- 4ТМ.03 М.01 |
0,5S/1,0 |
100 |
5 |
080510 2517 |
акт./реакт. |
2 |
ПС-343 "Копытце-во" 110/10 кВ РУ-10 кВ 1 СкШ яч. №5 |
ТЛМ- 10 |
300/5 |
0,5 |
7451 |
- |
7459 |
НТМИ- 10-66 У3 |
10000/ 100 |
0,5 |
4586 |
СЭТ- 4ТМ.03 М.01 |
0,5S/1,0 |
100 |
5 |
080510 2376 |
акт./реакт. |
3 |
ПС-343 "Копытце-во" 110/10 кВ РУ-10 кВ 1 СкШ яч. №7 |
ТЛМ- 10 |
600/5 |
0,5 |
1029 |
- |
1037 |
НТМИ- 10-66 У3 |
10000/ 100 |
0,5 |
4586 |
СЭТ- 4ТМ.03 М.01 |
0,5S/1,0 |
100 |
5 |
080510 1920 |
акт./реакт. |
4 |
ПС-343 "Копытце-во" 110/10 кВ РУ-10 кВ 1 СкШ яч. №9 |
ТЛМ- 10 |
400/5 |
0,5 |
1192 |
- |
1193 |
НТМИ- 10-66 У3 |
10000/ 100 |
0,5 |
4586 |
СЭТ- 4ТМ.03 М.01 |
0,5S/1,0 |
100 |
5 |
080510 2440 |
акт./реакт. |
5 |
ПС-343 "Копытце-во" 110/10 кВ РУ-10 кВ 2 СкШ яч. №10 |
ТЛМ- 10 |
300/5 |
0,5 |
4373 |
- |
5170 |
НТМИ- 10-66 У3 |
10000/ 100 |
0,5 |
1144 |
СЭТ- 4ТМ.03 М.01 |
0,5S/1,0 |
100 |
5 |
080510 1628 |
акт./реакт. |
6 |
ПС-343 "Копытце-во" 110/10 кВ РУ-10 кВ 2 СкШ яч. №8 |
ТЛМ- 10 |
300/5 |
0,5 |
6794 |
- |
5338 |
НТМИ- 10-66 У3 |
10000/ 100 |
0,5 |
1144 |
СЭТ- 4ТМ.03 М.01 |
0,5S/1,0 |
100 |
5 |
080510 2384 |
акт./реакт. |
7 |
ПС-343 "Копытце-во" 110/10 кВ РУ-10 кВ 2 СкШ яч. №6 |
ТЛМ- 10 |
400/5 |
0,5 |
5124 |
- |
9672 |
НТМИ- 10-66 У3 |
10000/ 100 |
0,5 |
1144 |
СЭТ- 4ТМ.03 М.01 |
0,5S/1,0 |
100 |
5 |
080510 1614 |
акт./реакт. |
8 |
ПС-343 "Копытце-во" 110/10 кВ РУ-10 кВ 2 СкШ яч. №2 |
ТЛМ- 10 |
200/5 |
0,5 |
1542 |
- |
4745 |
НТМИ- 10-66 У3 |
10000/ 100 |
0,5 |
1144 |
СЭТ- 4ТМ.03 М.01 |
0,5S/1,0 |
100 |
5 |
080510 2503 |
акт./реакт. |
9 |
МТП №345 "КНС-2" Т-1 ввод 0,4 кВ |
ТТИ- А |
200/5 |
0,5 |
V6384 |
V6392 |
V6390 |
- |
- |
- |
_ |
ПСЧ- 4ТМ.05 М.17 |
0,5S/1,0 |
380 |
5 |
060311 1507 |
акт./реакт. |
10 |
ТП "Водозабор Угра" 6/0,4 кВ Т-1 Ввод 0,4 кВ |
ТТИ- А |
600/5 |
0,5 |
А18008 |
А18024 |
А18023 |
- |
- |
- |
_ |
ПСЧ- 4ТМ.05 М.17 |
0,5S/1,0 |
380 |
5 |
060511 1338 |
акт./реакт. |
11 |
ТП "Водозабор Угра" 6/0,4 кВ Т-2 Ввод 0,4 кВ |
ТТИ- А |
600/5 |
0,5 |
А18016 |
А18019 |
А18020 |
- |
- |
0,5 |
_ |
ПСЧ- 4ТМ.05 М.17 |
0,5S/1,0 |
380 |
5 |
060511 1324 |
акт./реакт. |
Таблица 3
Характеристики погрешностей ИК при измерении активной электроэнергии
№ ИК |
Диапазон значений cos ф |
Тип на грузки |
Предел допускаемой относительной погрешности ИК при измерении реактивной электроэнергии при значении рабочего тока в % от номинального первичного тока ТТ, % | ||||
1< 1раб <2 |
2< 1раб <5 |
5< 1раб <20 |
20< !раб <100 |
100< !раб <120 | |||
1 - 8 |
0,5 < cos ф < 0,8 |
инд. |
не норм. |
не норм. |
5,5 |
3,0 |
2,3 |
0,8 < cos ф < 0,866 |
инд. |
не норм. |
не норм. |
3,0 |
1,7 |
1,4 | |
0,866 < cos ф < 0,9 |
инд. |
не норм. |
не норм. |
2,6 |
1,5 |
1,3 | |
0,9 < cos ф < 0,95 |
инд. |
не норм. |
не норм. |
2,4 |
1,5 |
1,2 | |
0,95 < cos ф < 0,99 |
инд. |
не норм. |
не норм. |
2,1 |
1,3 |
1,2 | |
0,99 < cos ф < 1 |
инд. |
не норм. |
не норм. |
1,9 |
1,2 |
1,1 | |
cos ф = 1 |
не норм. |
не норм. |
1,9 |
1,2 |
1,1 | ||
0,8 < cos ф < 1 |
емк. |
не норм. |
не норм. |
3,1 |
1,8 |
1,5 | |
9 - 11 |
0,5 < cos ф < 0,8 |
инд. |
не норм. |
не норм. |
5,4 |
2,8 |
2,0 |
0,8 < cos ф < 0,866 |
инд. |
не норм. |
не норм. |
2,9 |
1,5 |
1,2 | |
0,866 < cos ф < 0,9 |
инд. |
не норм. |
не норм. |
2,5 |
1,4 |
1,1 | |
0,9 < cos ф < 0,95 |
инд. |
не норм. |
не норм. |
2,3 |
1,3 |
1,0 | |
0,95 < cos ф < 0,99 |
инд. |
не норм. |
не норм. |
2,0 |
1,2 |
1,0 | |
0,99 < cos ф < 1 |
инд. |
не норм. |
не норм. |
1,8 |
1,1 |
0,9 | |
cos ф = 1 |
не норм. |
не норм. |
1,8 |
1,1 |
0,9 | ||
0,8 < cos ф < 1 |
емк. |
не норм. |
не норм. |
3,0 |
1,6 |
1,2 |
Таблица 4
Характеристики погрешностей ИК при измерении реактивной электроэнергии
Перечень ИК |
Диапазон значений cos ф |
Предел допускаемой относительной погрешности при измерении реактивной электроэнергии при значе тока в % от номинального первичного тока Т |
ИК нии рабочего ГТ, % | |||
1< !раб <2 |
2< !раб <5 |
5< !раб <20 |
20< U <100 |
100< !раб <120 | ||
1 - 8 |
0,5 < cos ф < 0,8 |
не норм. |
не норм. |
4,7 |
2,8 |
2,3 |
0,8 < cos ф < 0,866 |
не норм. |
не норм. |
5,7 |
3,3 |
2,7 | |
0,866 < cos ф < 0,9 |
не норм. |
не норм. |
не норм. |
3,8 |
3,0 | |
0,9 < cos ф < 0,95 |
не норм. |
не норм. |
не норм. |
5,2 |
4,1 | |
0,95 < cos ф < 0,99 |
не норм. |
не норм. |
не норм. |
не норм. |
не норм. | |
9 - 11 |
0,5 < cos ф < 0,8 |
не норм. |
не норм. |
4,5 |
2,5 |
2,1 |
0,8 < cos ф < 0,866 |
не норм. |
не норм. |
5,6 |
3,0 |
2,3 | |
0,866 < cos ф < 0,9 |
не норм. |
не норм. |
не норм. |
3,5 |
2,6 | |
0,9 < cos ф < 0,95 |
не норм. |
не норм. |
не норм. |
4,8 |
3,5 | |
0,95 < cos ф < 0,99 |
не норм. |
не норм. |
не норм. |
не норм. |
не норм. |
Примечания к таблицам 3 и 4:
-
1 Характеристики основной погрешности ИК даны для измерения электроэнергии и средней мощности (получасовая);
-
2 Нормальные условия:
параметры сети: напряжение (0,98 - 1,02) ином; ток (0,05 - 1,2) 1ном, cos j = 0,9 инд.;
температура окружающей среды (20 ± 5)°С.
-
3 Рабочие условия:
параметры сети: напряжение (0,95 - 1,05) ином; ток (0,05 - 1,2) 1ном при трансформаторе тока с классом точности 0,5; cosj = 0,8 инд.;
допускаемая температура окружающей среды для измерительных трансформаторов от минус 40 до плюс 70° С, для счетчиков от минус 40 до плюс 70°С; для сервера от плюс 10 до плюс 40°С;
лист № 7 всего листов 11 4 Трансформаторы тока по ГОСТ 7746, трансформаторы напряжения по ГОСТ 1983, многофункциональные счет -чики типа ПСЧ-4ТМ.05М.17 и СЭТ-4ТМ.03М.01 активной и реактивной энергии класса точности 0,5S/1,0 в соответствии с ГОСТ 52323-2005 при измерении активной электроэнергии, ГОСТ 26035-83 при измерении реактивной электроэнергии;
5 Допускается замена измерительных трансформаторов и счетчиков на аналогичные, утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в Таблице 2. Замена оформляется актом в установленном в ОАО "Мосгорэнерго" порядке.
Таблица 5 Основные технические характеристики ИК АИИС КУЭ
№ ИК |
Наименование характеристики |
Значение | |
10, 11 |
Номинальный ток: |
первичный (1н1) вторичный (1н2) |
600 А 5 А |
Диапазон тока: |
первичного (I1) вторичного (I2) |
От 30 до 720 А От 0,05 до 6 А | |
Номинальное напряжение |
380 В | ||
Диапазон напряжения: |
От 361 до 399 В | ||
Коэффициент мощности cos j |
От 0,5 до 1,0 | ||
Номинальная нагрузка ТТ |
5 ВА | ||
Допустимый диапазон нагрузки ТТ |
От 1,25 до 5 ВА | ||
Допустимое значение с-os j2 во вторичной цепи нагрузки ТТ |
От 0,8 до 1,0 | ||
9 |
Номинальный ток: |
первичный (1н1) вторичный (1н2) |
200 А 5 А |
Диапазон тока: |
первичного (I1) вторичного (I2) |
От 10 до 240 А От 0,05 до 6 А | |
Номинальное напряжение |
первичное (Цщ) вторичное (Цн2) |
10000 В 100 В | |
Диапазон напряжения: |
первичное (Ци1) вторичное (Цн2) |
От 9500 до 10500 В От 95 до 105 В | |
Коэффициент мощности cos j |
От 0,5 до 1,0 | ||
Номинальная нагрузка ТТ |
5 ВА | ||
Допустимый диапазон нагрузки ТТ |
От 2,5 до 10 ВА | ||
Допустимое значение с-os j2 во вторичной цепи нагрузки ТТ |
От 0,8 до 1,0 | ||
8 |
Номинальный ток: |
первичный (1н1) вторичный (1н2) |
200 А 5 А |
Диапазон тока: |
первичного (I1) вторичного (I2) |
От 10 до 240 А От 0,05 до 6 А | |
Номинальное напряжение |
первичное (Ош) вторичное (Цн2) |
10000 В 100 В | |
Диапазон напряжения: |
первичное (Ош) вторичное (ин2) |
От 9500 до 10500 В От 95 до 105 В | |
Коэффициент мощности cos j |
От 0,5 до 1,0 | ||
Номинальная нагрузка ТТ |
10 ВА | ||
Допустимый диапазон нагрузки ТТ |
От 2,25 до 10 ВА | ||
Допустимое значение с-os j2 во вторичной цепи нагрузки ТТ |
От 0,8 до 1,0 | ||
2,5,6 |
Номинальный ток: |
первичный (1н1) вторичный (1н2) |
300 А 5 А |
Диапазон тока: |
первичного (I1) вторичного (I2) |
От 15 до 360 А От 0,05 до 6 А | |
Номинальное напряжение |
первичное (Uii|) вторичное (ин2) |
10000 В 100 В | |
Диапазон напряжения |
первичное (Uii|) вторичное (ин2) |
От 9500 до 10500 В От 95 до 105 В |
№ ИК |
Наименование характеристики |
Значение | |
2,5,6 |
Коэффициент мощности cos j |
От 0,5 до 1,0 | |
Номинальная нагрузка ТТ |
10 ВА | ||
Допустимый диапазон нагрузки ТТ |
От 2,25 до 10 ВА | ||
Допустимое значение с-os j2 во вторичной цепи нагрузки ТТ |
От 0,8 до 1,0 | ||
1,4,7 |
Номинальный ток: |
первичный (1н1) вторичный (1н2) |
400 А 5 А |
Диапазон тока: |
первичного (I1) вторичного (I2) |
От 20 до 480 А От 0,05 до 6 А | |
Номинальное напряжение |
первичное (Цщ) вторичное (Цн2) |
10000 В 100 В | |
Диапазон напряжения |
первичное (Цн1) вторичное (Цн2) |
От 9500 до 10500 В От 95 до 105 В | |
Коэффициент мощности cos j |
От 0,5 до 1,0 | ||
Номинальная нагрузка ТТ |
5 ВА | ||
Допустимый диапазон нагрузки ТТ |
От 1,25 до 5 ВА | ||
Допустимое значение с-os j2 во вторичной цепи нагрузки ТТ |
От 0,8 до 1,0 | ||
3 |
Номинальный ток: |
первичный (1н1) вторичный (1н2) |
600 А 5 А |
Диапазон тока: |
первичного (I1) вторичного (I2) |
От 30 до 720 А От 0,05 до 6 А | |
Номинальное напряжение: |
первичное (Цн1) вторичное (Цн2) |
10000 В 100 В | |
Диапазон напряжения: |
первичное (Цн1) вторичное (Цн2) |
От 9500 до 10500 В От 95 до 105 В | |
Коэффициент мощности cos j |
От 0,5 до 1,0 | ||
Номинальная нагрузка ТТ |
5 ВА | ||
Допустимый диапазон нагрузки ТТ |
От 1,25 до 5 ВА | ||
Допустимое значение с-os j2 во вторичной цепи нагрузки ТТ |
От 0,8 до 1,0 |
Надежность применяемых в системе компонентов:
- электросчётчик - среднее время наработки на отказ не менее Тср = 120 000 ч, среднее время восстановления работоспособности не более tB = 2 ч;
-
- Трансформатор тока - среднее время наработки на отказ не менее Тср = 400 000 ч, среднее время восстановления работоспособности не более tB = 2 ч;
-
- сервер - среднее время наработки на отказ не менее Тср = 15843 ч, среднее время восстановления работоспособности не более = 2 ч;
Надежность системных решений:
-
• резервирование питания с помощью устройства АВР;
-
• резервирование каналов связи: информация о результатах измерений может передаваться в организации - участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи;
Регистрация событий: в журнале счётчика:
-
- параметрирование;
-
- пропадания напряжения;
-
- коррекция времени;
-
• журнал ИВК:
-
- параметрирование;
лист № 9 всего листов 11 - попытка не санкционируемого доступа;
- коррекция времени; Защищённость применяемых компонентов:
-
• механическая защита от несанкционированного доступа и пломбирование:
-
- электросчётчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- сервера.
-
• защита на программном уровне информации при хранении, передаче, параметрировании:
-
- результатов измерений (при передаче, возможность использования цифровой подписи)
-
- установка пароля на счётчик;
-
- установка пароля на сервер; Возможность коррекции времени в:
-
- электросчетчиках (функция автоматизирована);
-
- ИВК (функция автоматизирована). Возможность сбора информации:
-
- о состоянии средств измерений (функция автоматизирована);
-
- о результатах измерений (функция автоматизирована). Цикличность:
-
- измерений 30 мин (функция автоматизирована);
-
- сбора 30 мин (функция автоматизирована).
Глубина хранения информации:
-
- электросчетчик - тридцатиминутный профиль нагрузки в двух направлениях не менее 2730 часов.
Сервер баз данных обеспечивает хранение результатов измерений, состояний средств измерений на срок не менее 3,5 лет.
