Номер по Госреестру СИ: 50007-12
50007-12 Теплосчетчики
(CF Echo II)
Назначение средства измерений:
Теплосчетчики CF Echo II (далее теплосчетчики) предназначены для измерений количества тепла (тепловой энергии) и объема теплоносителя (холодной и горячей воды) в закрытых системах тепло/холодоснабжения.
Внешний вид.
Теплосчетчики
Рисунок № 1
Внешний вид.
Теплосчетчики
Рисунок № 2
Внешний вид.
Теплосчетчики
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на табличку с техническими характеристиками теплосчетчика на лицевой панели вычислителя и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений нет сведений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикам CF Echo II:
-
1. ГОСТ Р ЕН 1434-2006 "Теплосчетчики".
-
2. ГОСТ Р 51649-2000 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия".
-
3. Техническая документация Allmess GmbH.
Поверка
Поверкаосуществляется по методике МП 50007-12 "ГСИ. Теплосчетчики CF Echo II. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в ноябре 2011 г.
Основные средства поверки:
-
- Установка расходомерная УПВ 25 П/А ( № 47980-11 в ИФ СИ), диапазон измерений от 0,013 м3/ч до 6,36 м3/ч, относительная погрешность ±0,2 %;
-
- Установка объемная УОПВ (№ 47980-11 в ИФ СИ), диапазон измерений: от 0,14 м3/ ч до 600 м3/ч, относительная погрешность ±0,2 %;
-
- Магазин сопротивления Р4831, диапазон измерений от10-3 Ом до 105 Ом, кл. т . 0,02;
-
- Частотомер Ч3-63/1 ( № 9084-90 в ИФ СИ) диапазон измерений от 0,1 Гц до 1300 МГц, относительная погрешность ±5 • 10-7 %;
-
- Мегаомметр ЭС 0210/1 ( № 21320-01 в ИФ СИ), диапазон измерений от 0 МОм до 5 МОм, приведенная погрешность ±1,5 %, от 0 В до 600 В, приведенная погрешность ±2,5 %;
-
- Термометр сопротивления ПТС-10М (№ 11804-99 в ИФ СИ), диапазон измерений от 0 °С до
419 С, абсолютная погрешность ±0,03 С;
-
- Термометр сопротивления ПТСВ (№ 32777-06 в ИФ СИ) диапазон измерений от минус 50 °С до 232 0С, абсолютная погрешность ±0,02 °С;
-
- Стенд СКС6 (№ 17567-09 в ИФ СИ) диапазон измерений от 0,025 мА до 20 мА, абс. погрешность ±0,001 мА, от 51 Ом до 673,3 Ом абсолютная погрешность 0,015 Ом, от 0,6 Гц до 10000 Гц относительная погрешность 0,003 %;
-
- Источник питания Б5-70 (№ 11998-01 в ИФ СИ) диапазон измерений от 0 В до 30 В, абс. погрешность ± (0,005U+0,03)B;
-
- Термостат ТПП-1 (№ 33744-07 в ИФ СИ), диапазон измерений от 35 °С до 300 С, нестабильность ±0,01 °С;
-
- Система поверки термопреобразователей автоматизированная АСТП (№ 19973-06 в ИФ СИ) от 0 °С до 200 °С, абсолютная погрешность ± 0,03 °С,
-Термостат нулевой Т-0 (№ 288352-04 в ИФ СИ) 0 °С, неравномерность температуры в рабочем объеме не более 0,01 °С,
-
- Генератор GFG8219A (№ 19969-05 в ИФ СИ) от 0,3 Гц до 3 МГц, абсолютная погрешность ±0,0001 Гц.
-
- Манометр образцовый МПА-15 зав. № 261 (№ 4222-74 в ИФ СИ) Св-во о поверке № 2219 до 16.08.2012 г диапазон измерений от 0 кгс/см2 до 2,5 кгс/см2, КТ 0,6.
Изготовитель
Allmess GmbH, ГерманияАМ Vossberg, 11D-23758, Oldenburg i.H. Germany
тел.: +49(0)4361 6250, факс ++49(0)4361 625-250,
e-mail: info@almess.de сайт: www.almess.de
Заявитель
ЗАО «Фирма МЕБЕ»Юридический адрес: 141421, Московская область, г. Химки, мкр. Сходня, ул. Горная, д. 23А Фактический адрес: 109004, г. Москва, ул. Станиславского, д.21., стр. 2
Тел. +7(495) 580-70-35, факс: +7 (495) 580-70-36
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08) 119361, Москва, ул. Озерная, 46
тел. +7(495) 437-57-77, факс +7(495) 437-56-66, E-mail: office@vniims.ru
Теплосчетчики состоят из трех функциональных частей: ультразвукового датчика расхода, вырабатывающего сигнал об объеме проходящего через него теплоносителя; подобранной пары термометров сопротивления Pt100, вырабатывающих сигнал о температурах теплоносителя на входе и выходе теплообменной системы и вычислителя, предназначенного для обработки и вычислений количества тепла и объема теплоносителя по поступающим на его вход сигналам от датчиков. Датчик расхода устанавливается в подающем или обратном трубопроводе. Вычислитель имеет дисплей, на котором отображается количество тепла и дополнительно, путем нажатия кнопок, накопленный объем, время работы, температура в подающем и обратном трубопроводе. Результаты измерений записываются в энергонезависимую память. Доступ к памяти возможен через инфракрасный оптический порт, расположенный на лицевой панели вычислителя. Прибор позволяет сохранять максимальные значения, полученные за период последних 13 месяцев, и которые могут быть дистанционно считаны при помощи M-Bus шины или оптического интерфейса.
Общий вид теплосчетчиков CF Echo II представлен на фото 1.
Фото 1

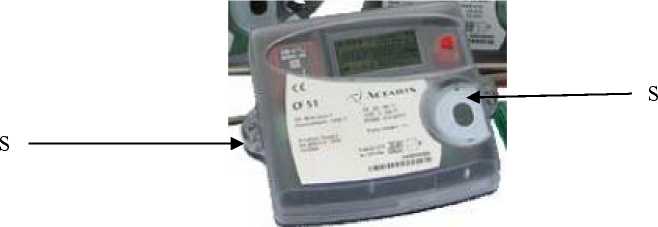

На схеме 1 указаны места пломбировки от несанкционированного доступа. S - заводские пломбы
Схема 1
Программное обеспечение (ПО)
CF Echo II классифицируется как простой автономный измерительный прибор с защищенным интерфейсом. Всей работой теплосчетчика управляет программа, которая зашивается в ПЗУ на этапе производства и не может быть изменена преднамеренно или случайно во время эксплуатации. Параметры и данные защищены от преднамеренного или случайного изменения. Снять защиту, можно только повредив пломбу.
Идентификационные данные программного обеспечения |
(ПО) | |||
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Прошивка (встроенная программа) CF Echo II |
S 10003-AL |
19-45 |
EBB7 |
CRC16 |
Уровень защиты П |
О от непреднамеренных и преднамеренных изменений в соответствии с |
МИ 3286-2010 - «С».
Тип прибора Единицы измерений количества тепла (энергии): |
единый прибор; МВт*ч |
Единицы измерений объема Преобразователи (датчики) температуры Датчик расхода Номинальные значения расходов Qном, м3/ч Предел допускаемой абсолютной погрешности измерения температуры Теплосчетчик: |
м3 Pt100 по ГОСТ 6651-2009 ультразвуковые 0,6; 1,5; 2,5; 3,5; 6,0; 10,0 ±(0,4+0,005 *t) |
Диапазон измерения температуры теплоносителя, °С Диапазон измерения разности температур, °С |
от 2до 130 от 3до 130 |
Пределы допускаемой относительной погрешности измерений энергии при разности температур, %:
3<At<10°C
± 6
10<At<20°C
20<At
Пределы допускаемой относительной погрешности измерений объема при расходах, %:
0,04Qhom < Q < QMakc. ± 2
Qmuh < Q < 0,04Qhom ± 4
Пределы допускаемой относительной погрешности измерений времени, % ±0,1
Напряжение питания
|
3,6 В, литиевые D или 2хАА - элементы 230 В +15/-30%, 50 Гц |
Потребляемая мощность
Масса, кг
Число цифр отсчетного устройства (дисплея)
Температура измеряемой жидкости, °С:
1 В\А
от 1,1 до 2,5 в зависимости от исполнения
7 значащих разрядов
от 15 до 30
Условное давление PN16/PN25
Расположение на трубопроводе |
горизонтальное |
Срок службы Условия эксплуатации: |
не менее 12 лет |
температура окружающего воздуха, °С Температура хранения (без батареи), °С Относительная влажность воздуха, % Степень защиты: |
от 5 до 55 от -10 до 60 <95 |
|
IP 64 IP 66/67 |
Технические характеристики исполнений датчика расхода
Заводские номера теплосчетчиков |
Условный диаметр |
Ном. расход qp, м3/ч |
о х -о “ о <zT W о4 св |
Мин. расход qi, м3/ч |
Потеря давл. при qp, бар |
Присоединение |
Длина, мм |
Макс. температУра, °С |
9819182-9819228 |
Ду20 |
2,5 |
5 |
0,025 |
0,15 |
СИВ |
130 |
150 |
9819230-9819242 |
Ду20 |
2,5 |
5 |
0,025 |
0,15 |
СИВ |
130 |
150 |
9822015 |
Ду40 |
10 |
20 |
0,1 |
0,08 |
G2В |
200 |
150 |
9819329-9819379 |
ДУ 15 |
0,6 |
1,2 |
0,006 |
0,03 |
С3/4В |
110 |
150 |
9819381-9819464 |
ДУ 15 |
0,6 |
1,2 |
0,006 |
0,03 |
С3/4В |
110 |
150 |
9819467-9819515 |
ДУ 15 |
1,5 |
3,0 |
0,015 |
0,21 |
G3^8 |
110 |
150 |
9819517-9819543 |
ДУ 15 |
1,5 |
3,0 |
0,015 |
0,21 |
G3^8 |
110 |
150 |
9819545-9819560 |
ДУ 15 |
1,5 |
3,0 |
0,015 |
0,21 |
G3^8 |
110 |
150 |
9819591-9819602 |
Ду25 |
3,5 |
7,0 |
0,035 |
0,12 |
G1 1/4В |
150 |
150 |
9820088-9820091 |
Ду25 |
6 |
12,0 |
0,06 |
0,13 |
G1 1/4В |
150 |
150 |
