Номер по Госреестру СИ: 49879-12
49879-12 Расходомеры-счётчики электромагнитные
(Mag)
Назначение средства измерений:
Расходомеры-счетчики электромагнитные Mag предназначены для измерений расхода и объема различных электропроводных жидкостей с удельной электрической проводимостью от 5 до 20 мкСм/см.
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на эксплуатационную документацию типографским способом и на лицевую панель преобразователя сигналов в виде наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным Mag
1. ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
2. Техническая документация фирмы-изготовителя .
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,Адрес:190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
e-mail: info@vniim.ru
Принцип действия расходомеров-счетчиков электромагнитных Mag (далее - расходомеров) основан на использовании закона электромагнитной индукции Фарадея. В проводнике, движущемся в электромагнитном поле, индуцируется напряжение, значение которого пропорционально скорости его движения. В качестве проводника выступает электропроводящая жидкость - вода. Электромагнитные катушки внутри первичного преобразователя создают магнитное поле, а электроды на его поверхности воспринимают разность потенциалов, возникающую при движении воды в электромагнитном поле. Расход жидкости определяется с учетом внутреннего диаметра трубопровода.
Расходомеры состоят из первичных преобразователей и преобразователей сигналов.
Первичные преобразователи представляют собой втулку, выполненную из немагнитного материала, с внешней стороны которой располагаются электромагнитные катушки, закрытые кожухом. Внутренняя сторона втулки покрыта изоляционным материалом и имеет 2 встроенных электрода для снятия ЭДС, пропорциональной скорости (расходу) потока жидкости. Торцы втулки имеют присоединительные фланцы или трубу для установки расходомера-счетчика на трубопровод. Первичные преобразователи отличаются друг от друга способом монтажа (резьбовой или фланцевый), материалом электродов, материалом внутренней футеровки
Преобразователи сигналов изготавливаются в двух исполнениях: для компактного монтажа непосредственно на первичном преобразователе и для раздельного монтажа на стене или на стойке. В программируемую память преобразователя сигналов заносятся установочные параметры: диаметр, калибровочная характеристика и другая служебная информация, необходимая для работы расходомера. Преобразователь сигналов осуществляет постоянную самодиагностику и выдает информацию о нештатных ситуациях.
Расходомеры выпускаются моделей MagX2, MagBI, MagSI, MagAgri.
Модели расходомеров отличаются друг от друга наличием дисплея, напряжением питания и видом выходного сигнала.
Связь с внешним компьютером осуществляется по одному из следующих протоколов HART, Profibus DP и PA , Modbus RTU/RS485, TCP/IP, USB.
На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения измеряемых величин:
-
- текущий расход;
-
- суммарный объем;
-
- дата, время.
При установке расходомера на трубопроводе необходимо соблюдать длины прямых участков 5Ду до расходомера и 3Ду после расходомера.

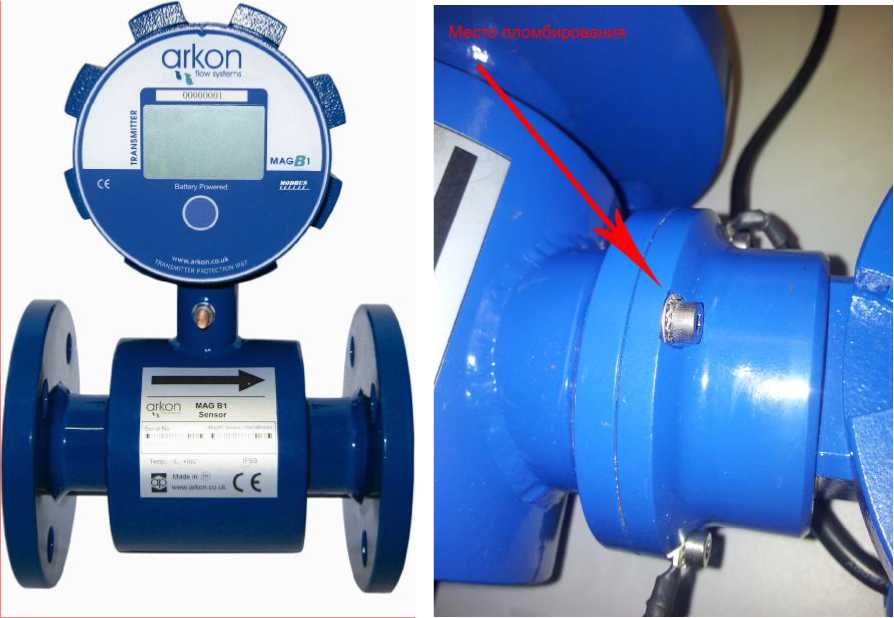

Внешний вид расходомеров и место пломбирования показан на рисунке 1
Рисунок 1
Программное обеспечение.Расходомеры имеют встроенное программное обеспечение (ПО) “Arkon Firmware” Программное обеспечение предназначено для:
-
1) считывания результатов измерений, сохраненных в памяти расходомеров;
-
2) доступа к меню настройки расходомеров;
-
3) чтения сервисных сообщений (ошибки и т.п.)
Идентификационные данные программного обеспечения приведены в таблице 1. Уро -вень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - С
Таблица 1 | ||||
Наименование программного обеспечения |
Идентификационное на именование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (кон трольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Arkon Firmware |
Arkon Firmware |
21.14 |
1DBF0F94 |
CRC32 |
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.
Наименование параметра |
Значение параметра |
Диаметр условного прохода Ду, мм |
от 10 до 400 |
Диапазон измерений расхода жидкости, м3/ч (в зависимости от Ду и модели) |
от 0,08 до 4500 |
Пределы допускаемой относительной погрешности измерений расхода и объема жидкости |
± 0,5 для 0,5 £ V < 10 ± 1 для 0,3 £ V < 0,5 где V-значение скорости жидкости, м/с |
Наименование параметра |
Значение параметра |
Диапазон температур окружающей среды, °С |
от минус 20 до плюс 70 |
Диапазон температур рабочей среды, °С |
от плюс 5 до плюс 70 (уплотнения из жесткой резины) от плюс 5 до плюс 130 (уплотнения из фторопласта) |
Наибольшее рабочее давление, МПа |
4 |
Выходные сигналы: аналоговый:
|
0-20; 4-20 0-10 от 0 до 30 |
частотно-импульсный: - частота выходного сигнала, Гц |
от 2 до 1000 |
релейный:
|
110 0,5 |
Напряжение питания, В
|
от 198 до 240 (50 ± 1Гц) от 12 до 24 |
Размеры (длина, высота) |
от 200 до 600, от 258 до751 (в зависимости от Ду и модели) |
Масса, кг |
5-1271} |
Потребляемая мощность, В-А , не более |
9 |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, ч |
58300 |
1) В зависимости от исполнения первичного преобразователя, Ду и модели) |
