Номер по Госреестру СИ: 49866-12
49866-12 Метеостанция
(HM-30)
Назначение средства измерений:
Метеостанция HM-30 предназначена для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, атмосферного давления.
Внешний вид.
Метеостанция
Рисунок № 1
Внешний вид.
Метеостанция
Рисунок № 2
Программное обеспечение
Программное обеспечение является встроенным. Встроенное ПО «Weather» обеспечивает сбор данных, обработку, передачу данных на персональный компьютер.
Идентификационные данные программного обеспечения
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
«Weather» |
«weather.hex» |
2.14 |
2182A65C |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО «Weather» учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист формуляра типографским методом и на цифровой модуль в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в формуляре «Метеостанция HM-30».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к метеостанции HM-30
-
1. ГОСТ 8.558-93 ГСИ. «Государственная поверочная схема для средств измерений температуры».
-
2. ГОСТ 8.547-86 ГСИ «Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов».
-
3. ГОСТ 8.223-76 ГСИ «Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7 • 102 - 4000 • 102 Па».
-
4. Техническая документация фирмы «REVUE THOMMEN AG», Швейцария.
Лист № 4 всего листов 4 Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений осуществление деятельности в области гидрометеорологии
Поверка
Поверкаосуществляется по методике поверки МП 2551-0074-2011 «Метеостанция HM-30. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.10.2011 года.
Основные средства поверки:
-
1. Термометр сопротивления эталонный ЭТС-100, диапазон (минус 196 - 660)°С, пг±0,02°С.
-
2. Термогигрометр ИВА-6Б, диапазон (0 - 100)%, пг±1%.
-
3. Барометр образцовый переносной БОП-1М, диапазон (5 - 1100) гПа, пг±0,1 гПа.
Принцип действия метеостанции HM-30 основан на измерении, обработке, отображении и сборе метеорологических параметров.
Метеостанция HM-30 состоит из первичных измерительных преобразователей температуры и относительной влажности воздуха HM-T, атмосферного давления HM-P, микропроцессора, дисплея, блока питания.
Конструктивно метеостанция HM-30 выполнена в виде компактного цифрового модуля, в котором преобразователь HM-P, микропроцессор, дисплей и блок питания объединены в одном корпусе, а преобразователь HM-T выполнен отдельным блоком.
Измерения температуры производится платиновым термометром сопротивления, относительной влажности воздуха и давления - емкостными преобразователями. Проведенные измерения температуры, относительной влажности воздуха, давления обрабатываются в микропроцессоре и отображаются на дисплее.
Метеостанция HM-30 работает непрерывно или по запросу и имеет последовательный интерфейс RS-232 для связи с ПК.

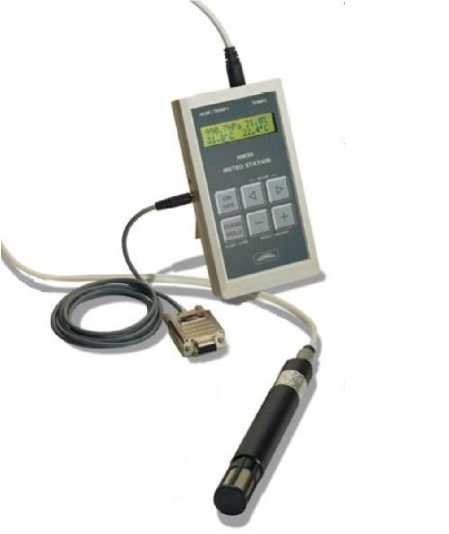

Рис.1 Внешний вид метеостанции HM-30
пломбы

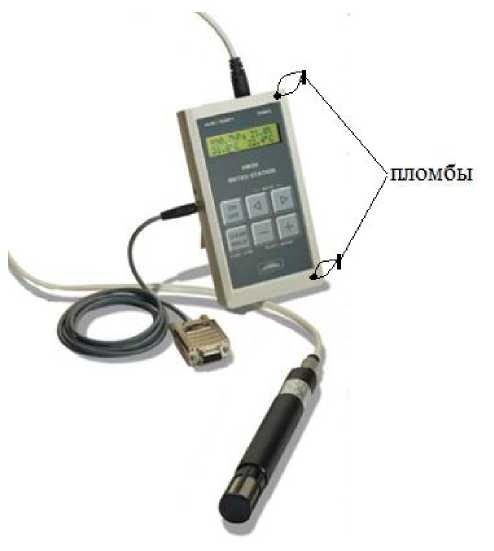

Рисунок 2. Схема пломбирования метеостанции HM-30.
Таблица 2
Наименование характеристики |
Значения характеристики |
Диапазон измерений температуры воздуха,°C |
минус 20 - 60 |
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C |
±0,3 |
Диапазон измерений относительной влажности воздуха, % |
0 - 100 |
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха,% - в диапазоне (0 - 10)% |
±2,5; |
- в диапазоне (более 10 - 90)% |
±1,5; |
- в диапазоне (более 90 - 100)%. |
±2,5. |
Наименование характеристики |
Значения характеристики | ||||
Диапазон измерений атмосферного | |||||
давления, гПа |
225 - 1100 | ||||
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±1 | ||||
Электрическое питание: постоянный ток, В |
9 | ||||
Максимальная потребляемая мощность, Вт |
1 | ||||
Средняя наработка на отказ, ч |
5000 | ||||
Средний срок службы, лет |
10 | ||||
Габаритные размеры, масса |
длина, |
шири- |
высо- |
диаметр, |
масса, |
мм |
на, мм |
та, мм |
мм |
кг | |
Метеостанция HM-30 |
150 |
80 |
35 |
0,44 | |
Условия эксплуатации: | |||||
-температура воздуха, oC; |
минус 20 - 60 | ||||
-относительная влажность воздуха,%; |
0 - 100 | ||||
-атмосферное давление, гПа |
225 - 1100 |
