Номер по Госреестру СИ: 49764-12
49764-12 Установки стационарные гамма-спектрометрические на основе ОЧГ-детектора для измерения активности проб
(СКГ-1003)
Назначение средства измерений:
Установки стационарные гамма-спектрометрические на основе ОЧГ-детектора для измерения активности проб СКГ-1003 (далее - установки) предназначены для измерения энергий гамма - квантов, испускаемых радионуклидами, определения радионуклидного состава, измерения активности, объемной или удельной активности гамма - излучающих радионуклидов в счетных образцах и в объемных источниках различной формы.
Внешний вид.
Установки стационарные гамма-спектрометрические на основе ОЧГ-детектора для измерения активности проб
Рисунок № 1
Внешний вид.
Установки стационарные гамма-спектрометрические на основе ОЧГ-детектора для измерения активности проб
Рисунок № 2
Внешний вид.
Установки стационарные гамма-спектрометрические на основе ОЧГ-детектора для измерения активности проб
Рисунок № 3
Внешний вид.
Установки стационарные гамма-спектрометрические на основе ОЧГ-детектора для измерения активности проб
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.05.2017
Номер записи - 139067
ID в реестре СИ - 361467
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ООО "Внедрение Научных Исследований и Инжиниринг "Спектр"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2748 от 2017.12.08 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Установки стационарные гамма-спектрометрические на основе ОЧГ-детектора для измерения активности проб (СКГ-1003)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Внедрение Научных Исследований и Инжиниринг "Спектр"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49611-12 18.04.2017 |
Установки автоматизированные спектрометрические контроля теплоносителя первого контура АЭС, СЖГ-1001 ООО "Внедрение Научных Исследований и Инжиниринг "Спектр" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
49612-12 18.04.2017 |
Установки автоматизированные спектрометрические контроля инертных газов в выбросах АЭС, СГГ-1002 ООО "Внедрение Научных Исследований и Инжиниринг "Спектр" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
49764-12 05.05.2017 |
Установки стационарные гамма-спектрометрические на основе ОЧГ-детектора для измерения активности проб, СКГ-1003 ООО "Внедрение Научных Исследований и Инжиниринг "Спектр" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
57053-14 16.04.2019 |
Дозиметры, ДВС-1004С ООО "Внедрение Научных Исследований и Инжиниринг "Спектр" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
63414-16 16.03.2021 |
Спектрометры портативные, СКГ-1005 "МикроСпектр" ООО "Внедрение Научных Исследований и Инжиниринг "Спектр" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
Кто поверяет Установки стационарные гамма-спектрометрические на основе ОЧГ-детектора для измерения активности проб (СКГ-1003)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Установки стационарные гамма-спектрометрические на основе ОЧГ-детектора для измерения активности проб (СКГ-1003)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Компьютер установки оснащен программным обеспечением SpectraLineGP.
SpectraLineGP является метрологически значимым программным обеспечением и предназначено для считывания с устройства спектрометрического и обработки гамма-спектров, определения радионуклидного состава источника, расчёта его активности и объемной или удельной активности.
ПО защищено электронным ключом от несанкционированного доступа к настройкам. Без электронного ключа пользователь не имеет доступа к устройству спектрометрическому и не может сохранять на диске компьютера файлы спектра.
Таблица 2 - Идентификационные данные программного обеспечения SpectraLineGP
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
SpectraLineGP |
SpectraLineGP |
1.4.2018 |
4762a11a |
CRC32 |
Уровень защиты программного обеспечения SpectraLineGP от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус или на таблички, прикрепленные к установке, фотоспособом и на титульный лист руководства по эксплуатации типографским способом или специальным штампом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Установки стационарные гамма-спектрометрические на основе ОЧГ-детектора для измерения активности проб СКГ-1003. Руководство по эксплуатации ПБАВ.414411.002РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам стационарным гамма-спектрометрическим на основе ОЧГ-детектора для измерения активности проб СКГ-1003
-
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
-
2. ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерений основных параметров».
-
3. ГОСТ 23923-89 «Средства измерений удельной активности радионуклида. Общие технические требования и методы испытаний».
-
4. ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
-
- осуществление деятельности в области охраны окружающей среды;
-
- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;
-
- выполнение работ по обеспечению безопасных условий и охраны труда;
-
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется в соответствии с разделом «Методика поверки» документа «Установки стационарные гамма-спектрометрические на основе ОЧГ-детектора для измерения активности проб СКГ-1003. Руководство по эксплуатации. ПБАВ.414411.002РЭ», утверждённым ФГУП «ВНИИФТРИ» 30 сентября 2011 г.
Основное поверочное оборудование:
источники радионуклидные фотонного излучения метрологического назначения закрытые
- точечные источники фотонного излучения ИМН-Г-1 активностью 20 50 кБк с погрешностью не более ± 6 % (Р=0,95) на основе радионуклидов Со-57, Со-60, Am-241, Eu-152, Cs-137;
- объемные источники гамма-излучения насыпные ИМН - Г -3- Н С s-137 удельной активностью 20 700 кБк/кг с погрешностью не более ± 6 % (Р=0,95).
Изготовитель
Общество с ограниченной ответственностью «Внедрение Научных Исследований и Инжиниринг «Спектр» (ООО «ВНИИ «Спектр»)Юридический адрес: проезд 4806, д.6, Зеленоград, Москва, 124460
Фактический адрес: ул. Юности, д.8, оф.611, Зеленоград, Москва, 124482
Телефон: (499) 995-02-65, e-mail: info@vniispectre.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИФТРИ» зарегистрирован в Государственном реестре средств измеренийпод № 30002-08 от 04.12. 2008 г.
Установка создана в виде программно-аппаратного комплекса и состоит из двух основных узлов - спектрометра гамма-излучения и компьютера с принтером.
В основу работы спектрометра гамма-излучения положен принцип преобразования энергии гамма-квантов в чувствительном объеме полупроводникового детектора в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и обработкой устройством спектрометрическим. Обработка результатов измерений, управление процессами регистрации и накопления спектров гамма-излучения осуществляются программное обеспечение SpectraLineGP, установленным на компьютере. Контейнер свинцовой защиты обеспечивает повышение чувствительности спектрометра гамма-излучения за счет снижения уровня внешнего гамма-фона.
Спектрометр гамма-излучения выполнен на основе коаксиального детектора из особо чистого германия и состоит из блока детектирования, чувствительная часть которого размещена в контейнере свинцовой защиты, и устройства спектрометрического. Блок детектирования устанавливается в горловину сосуда Дьюара для охлаждения жидким азотом.
Установка имеет два варианта исполнения:
-
- для проведения измерений активности низкоактивных проб СКГ-1003 (далее СКГ-1003),
-
- для проведения измерений активности высоко- и среднеактивных проб СКГ-1003-01 (далее СКГ-1003-01).
Исполнения установки СКГ-1003 и СКГ-1003-01 отличаются относительной эффективностью регистрации блоков детектирования, конструкцией и толщиной свинцовой за
щиты.
Таблица 1 — Отличия исполнений установки
|
Исполнение установки |
Отличия исполнений | |
|
СКГ-1003 |
СКГ-1003-01 | |
|
Тип блока детектирования |
Полупроводниковый блок детектирования GCD-50190-22 с относительной эффективностью регистрации гамма-излучения 50 % |
Полупроводниковый блок детектирования GCD-10180-22 с относительной эффективностью регистрации гамма-излучения 10 % |
|
Свинцовая защита |
Контейнер свинцовой защиты СЗ-100-50/1003 толщиной 100 мм выполнен в виде контейнера с откидываемой крышкой |
Контейнер свинцовой защиты СЗ-50-10/1003 толщиной 50 мм выполнен в виде контейнера с отодвигающейся крышкой |
|
Особенности комплектации |
Наличие вольфрамового коллиматора для проведения измерений проб высокой активности | |

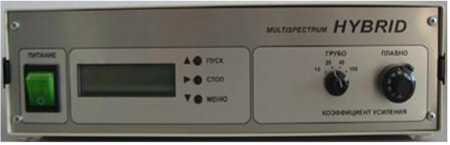

Устройство спектрометрическое Multispectrum HYBRID

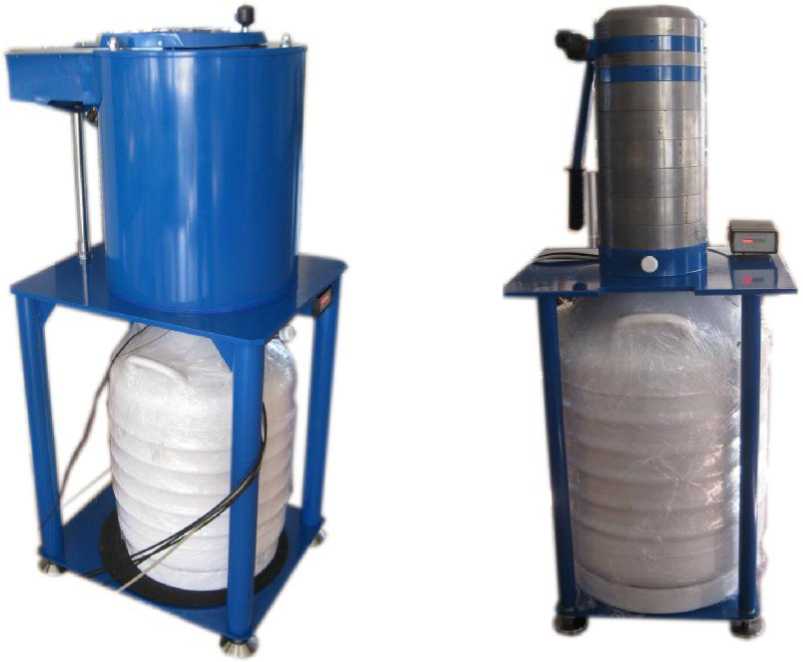

Блок детектирования в сосуде Дьюара и контейнере свинцовой защиты
СКГ-1003 СКГ-1003-01
Места пломбирования
Рисунок 1 - Внешний вид спектрометра гамма-излучения установки
Блок детектирования Устройство спектрометрическое

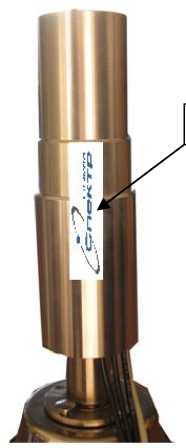

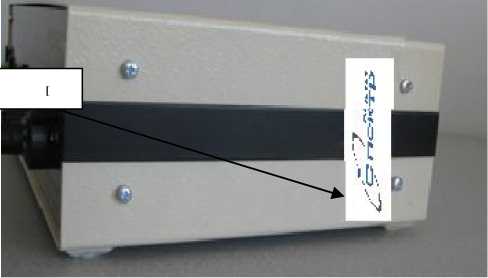

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Лист № 3 всего листов 6
Установки поставляются в комплекте, указанном в таблице 5. Таблица 5 — Комплектность установки
|
Наименование |
Обозначение составных частей уста новки |
Кол-во, шт. | |
|
СКГ-1003 |
СКГ-1003-01 | ||
|
Полупроводниковый блок детектирования гамма-излучения GCD-50190-22 с азотной системой охлаждения детектора и датчиком уровня азота |
GCD-50190-22 |
GCD-10180-22 |
1 компл. |
|
Устройство спектрометрическое |
Multispectrum HYBRID |
1 | |
|
Устройство спектрометрическое |
DigiS] |
pectrum | |
|
Контейнер свинцовой защиты блока детектирования |
СЗ-100-50/1003 |
СЗ-50-10/1003 |
1 |
|
Коллиматор вольфрамовый |
нет в комплект ности |
КВ-10/1003 |
1 |
|
Настольный персональный компьютер с принтером |
- |
- |
1 компл. |
|
Комплект монтажный, приспособлений и принадлежностей |
КМ-50/1003 |
КМ-10/1003 |
1 компл. |
|
Приспособление для поверки |
ПП-50/1003 |
ПП-10/1003 |
1 |
|
Программное обеспечение SpectraLineGP |
SpectraLineGP |
1 | |
|
Комплект эксплуатационной документации согласно ведомости эксплуатационных документов |
КЕБР.412131.003ВЭ |
1 компл. | |
Таблица 3 - Метрологические характеристики установки
|
Наименование параметра |
Значение параметра | |
|
СКГ-1003-01 |
СКГ-1003 | |
|
Диапазон энергий регистрируемых гамма-квантов, кэВ |
50-3000 | |
|
Энергетическое разрешение для энергий не более, кэВ: 122 кэВ 1332 кэВ |
0,850 1,800 |
0,895 1,900 |
|
Интегральная нелинейность функции преобразования, %, не более |
0,04 | |
|
Долговременная нестабильность характеристики преобразования установки за 24 ч непрерывной работы, %, не более |
0,02 | |
|
Относительная эффективность регистрации в пике полного поглощения 1,33 МэВ по отношению к детектору (NaI)Tl с чувствительным объемом 7,65*7,65 см, %, не менее |
10 |
50 |
|
Относительная погрешность измерений активности 103 - 105 Бк точечного источника при времени измерения 1 час, %, не более |
±10 | |
|
Эффективность регистрации в пике полного поглощения для энергии 661,6 кэВ (Cs-137), имп/(Бюс), в геометрии:
|
1,4540-2 1,540-2 |
1,3740-2 4,4540-2 |
|
Предел погрешности эффективности регистрации в пике полного поглощения для энергии 661,6 кэВ (Cs-137) неточечной геометрии для 95 %-ного доверительного интервала, % |
±10 | |
|
Наименование параметра |
Значение параметра | |
|
СКГ-1003-01 |
СКГ-1003 | |
|
Диапазон измерения объемной активности 137Cs при времени измерения не более 1 часа, Бк/м3 |
105 - 1013 |
1,5402 - 109 |
|
Максимальная входная статистическая загрузка от источника 60Co, имп/с, не менее |
Г105 | |
|
Ухудшение энергетического разрешения (т=2 мкс) при частотной загрузке 1 • 105 имп/с (60Co), %, не более |
50 | |
Время установления рабочего режима установки не более 30 мин.
Время непрерывной работы установки не менее 24 ч.
Электропитание установки осуществляется от однофазной сети переменного тока напряжением 220 -+1150 %% В, частотой 220 -+1150 %% Гц.
Потребляемая мощность установки совместно с компьютером не превышает 610 Вт. Потребляемая мощность спектрометра гамма-излучения не превышает 11 Вт. Габаритные размеры и масса составных частей установки указанны в таблице 4.
Таблица 4 - Габаритные размеры и масса составных частей установки
|
Наименование параметра |
Значение параметра | |
|
СКГ-1003-01 |
СКГ-1003 | |
|
Габаритные размеры спектрометра гамма-излучения (без устройства спектрометрического, длинахширинахвысота), мм, не более |
500x447x1182 |
722x539x1370 |
|
Габаритные размеры устройства спектрометрического (длинахширинахвысота), не более:
|
300х180х80 435х195х70 | |
|
Масса спектрометра гамма-излучения (без устройства спектрометрического при пустом сосуде Дьюара), кг, не более |
175 |
765 |
|
Масса устройства спектрометрического, не более:
|
2,8 3,3 | |
Климатические условия применения:
-
- температура окружающего воздуха от + 5 до + 35 °С;
-
- относительная влажность до 80 % при температуре 25 °С;
-
- атмосферное давление от 84 до 106,7 кПа.
Установка устойчива и прочна к воздействию коррозионно-активных агентов атмосферы типа II (промышленная).
Степень защиты установки, обеспечиваемая оболочками от проникновения твердых предметов и воды - IP21 по ГОСТ 14254-96.
По устойчивости к воздействию синусоидальных вибраций установка соответствует группе V4 ГОСТ Р 52931-2008 и устойчива к воздействию синусоидальных вибраций в диапазоне частот от 5 до 120 Гц со значением амплитуды смещения 0,075 мм для частоты ниже частоты перехода и соответствующей амплитудой ускорения для частоты выше частоты перехода 9,8 м/с2.
По устойчивости к помехам установка соответствует требованиям по электромагнитной совместимости группы II, критерию качества функционирования В по ГОСТ Р 50746-2000.
Уровень индустриальных радиопомех, создаваемых установкой, не превышает значений, установленных ГОСТ Р 51318.22-99 для оборудования класса А.
Эмиссия гармонических составляющих тока в сеть электропитания ~ 220 В, создаваемая установкой, не превышает значений, установленных ГОСТ Р 51317.3.2-99.
Колебания, вызываемые установкой в сети электропитания ~ 220 В, не превышают значений, установленных ГОСТ Р 51317.3.3-99.
Установка работоспособна при воздействии мощности поглощенной дозы гамма-излучения до 2,840-9 Гр^с-1 (1 • 10-5 Зв^ч-1).
Средняя наработка на отказ не менее 20000 ч.
Средний срок службы установки при условии замены изделий, выработавших свой ресурс, не менее 15 лет.
