Номер по Госреестру СИ: 49747-12
49747-12 Машины испытательные универсальные
(HxKU)
Назначение средства измерений:
Машины испытательные универсальные серии HxKU (далее машины) предназначены для измерения силы при проведении механических испытаний образцов различных материалов на растяжение и сжатие.

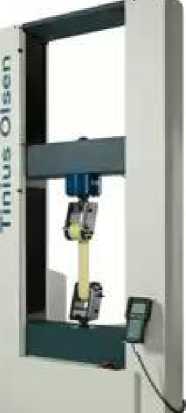

Внешний вид.
Машины испытательные универсальные
Рисунок № 1
Внешний вид.
Машины испытательные универсальные
Рисунок № 2
Программное обеспечение
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска. Разделение на метрологически значимую и незначимую части не предусмотрено. Применённые средства защиты ПО соответствует уровню защиты «А» по МИ 32862010.
Идентификационные данные П |
О | |||
Наименование ПО |
Идентифика-циионное наименование ПО |
Номер версии(иден тификацион ный номер ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Horizon |
Horizon v.10.0.9.21 |
v.10.0.9.21 |
F8360A319CB706766DC 5FCDB2770BFF4 |
md5 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации и на верхнюю панель основания машины типографским способом или в виде наклейки установленного образца.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Методы измерений приведены в «Руководстве по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к машинам испытательным универсальным серии HxKUГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»
ГОСТ 8.065-85 «Государственный первичный эталон и государственная поверочная схема для средств измерений силы»
Техническая документация фирмы «Tinius Olsen Ltd.», Великобритания.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений:- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверка осуществляется по методике МП ТИнТ-34-2012 «Машины испытательные универсальные серии HxK-U. Методика поверки», утвержденной ГЦИ СИ ООО «ТестИнТех», 23.03.2012г.Основные средства поверки:
Динамометр эталонный 2-го разряда с пределами допускаемой относительной погрешности ± 0,12% и наибольшим пределом измерений в зависимости от диапазона силоизмерителя
Изготовитель
Фирма «Tinius Olsen Ltd.», Великобритания, 6 Perrywood Business Park Honeycrock , Lane.Salfords Redhill.Surrey,RH1 5DZ,UKЗаявитель
ООО « ЭКСИТОН ТЕСТ», 195220,Санкт-Петербург,Гражданский пр.,д.11,лит.А. Т.(812) 322-58-99.
Принцип действия машин основан на измерении величины деформации и силы, вызвавшей эту деформацию, при растяжении, сжатии или изгибе.
Машины состоят из основания на, котором установлены две направляющие колоны, электромеханического силового привода, подвижной траверсы , датчика силы, датчика перемещения , захватов , блока управления и сбора данных.
Испытываемый образец закрепляется в захватах между подвижной траверсой и основанием. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных.
Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи значений величины силы и деформации на внешние устройства. Блок управления конструктивно выполнен в виде выносного пульта с дисплеем.
Машины испытательные универсальные серии HxKU изготавливаются в четырёх модификациях, отличающихся величиной наибольшей нагрузки. Символ «х» в обозначении машин указывает наибольшее значение нагрузки (кН).
Рисунок 1 Общий вид машины HxKU
Наименование |
Количество, шт. |
Примечание |
Машина испытательная универсальная серии HxKU |
1 |
Модификация по заказу |
Руководство по эксплуатации. |
1 | |
Методика поверки МП ТИнТ-34-2012 |
1 |
Лист № 3 Всего листов 3
приведены в Таблице 1 Таблица 1
Наименование параметра |
H100KU |
H150KU |
H200KU |
H300KU |
Наибольшая предельная нагрузка, кН |
100 |
150 |
200 |
300 |
Пределы допускаемой относительной |
±0,5 | |||
погрешности измерения нагрузки, % | ||||
Максимальный ход траверсы, мм |
1200 |
1150 | ||
Электрическое питание : | ||||
- напряжение, В |
220 В ±10 % |
220 В ±10 % , 3 фазы | ||
- частота, Гц |
50/60 Гц |
50/60 Гц | ||
Условия эксплуатации: | ||||
0 - температура С |
+ 15.. +25 | |||
- относительная влажность, % |
10 .... |
90 | ||
Габариты В*Ш*Г, мм |
2440*1113*685 | |||
Масса, кг |
750 |
970 |
970 |
1050 |
